去年在淘寶19塊包郵買的，到手后超費電，兩節7號電池只能用兩天，后來改了鋰電，也只能用兩天。之后一直放置，由于手感不錯，沒扔，準備改成有線鼠標的，今天得到一感應開關（TTP223）,準備改成感應式的，以提高節能效率。
利用TTP223超低功耗（工作電流僅0.003-0.005ma）取代無線鼠標自身的節能功能。用手機電板3.7v供電的話，計算得出ttp223功耗為0.111-0.141mw，待機功耗比大部分無線鼠標都要低。
感應鼠標使用感受：
1，使用2天電池依然有電（電池是10年的，去年充過電，到現在放置了三個月，改裝時充了10分鐘左右）。

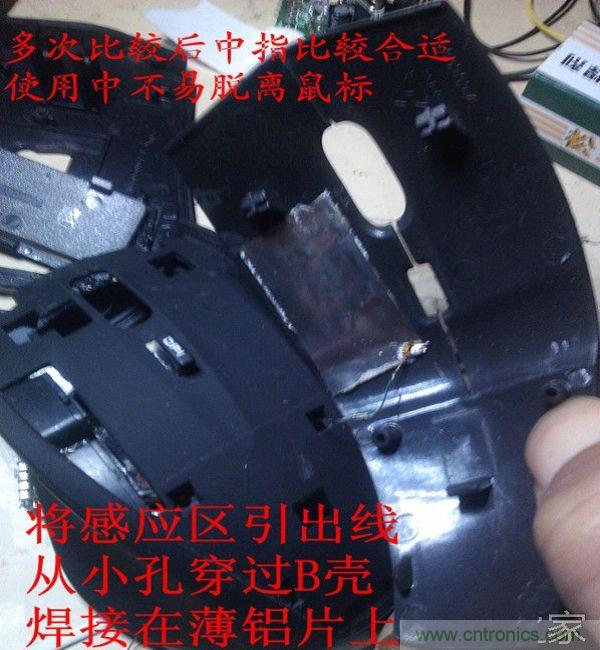

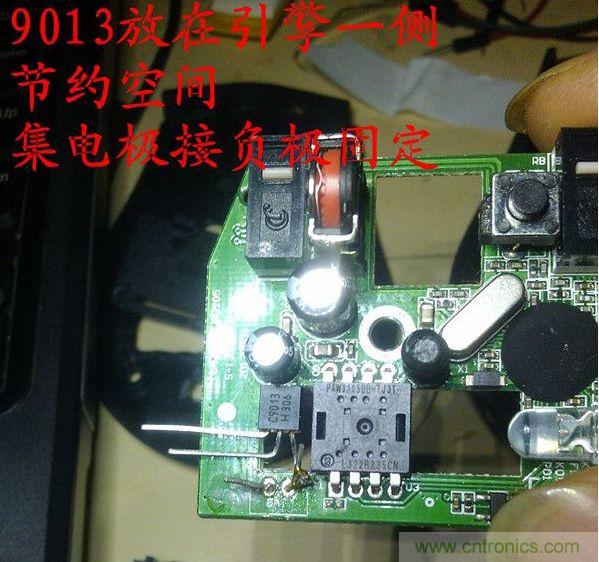

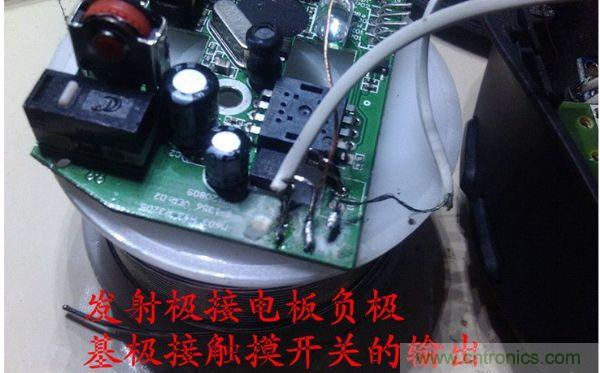

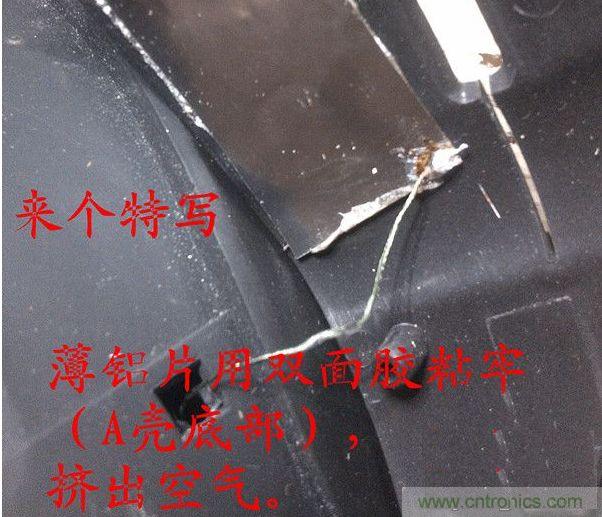

2，使用2天后出現感應失靈的情況，偶爾無法開機、無法關機，檢查后發現：頻繁使用會導致薄鋁片與A殼脫離或松動（tttp223為電容式感應），加502重新粘牢。同時在9013基極加了個200k下拉電阻，故障排除。
3，使用鼠標時，如果手離開鼠標 后再次使用會有一秒左右的延遲，應該是開機掃描接收器產生的延遲。有強迫癥有點受不了，不過習慣后就好。

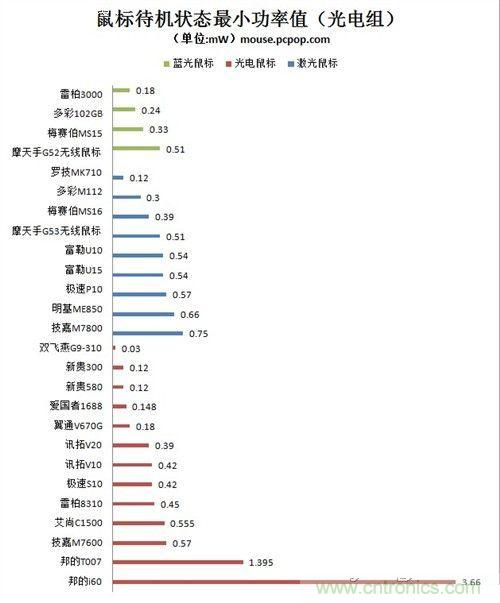

下面是網上找的多款品牌鼠標功耗對比圖：

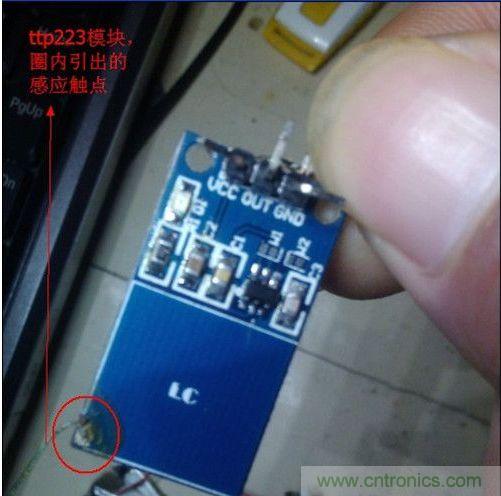

觸摸介紹（ttp223）：
工作電壓 2.0V~5.5V，輸出 OUT腳；
可以直接控制繼電器模塊，也可以直接輸入單片機的IO ，也可配合開關三極管使用；
S0T23-6封裝，屬于業界最小，設計方便；
外圍只需一顆CS電容，設計簡單；
感測距離達5cm以上，可通過改變CS電容參數調整感測距離；
多種輸出方式任期選擇；
可部分替換QT100，成本低廉；
抗干擾能力強，不會誤觸發。
[page]

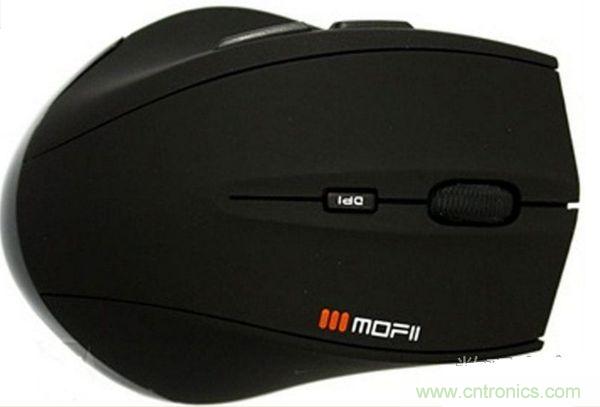

摩天手G52

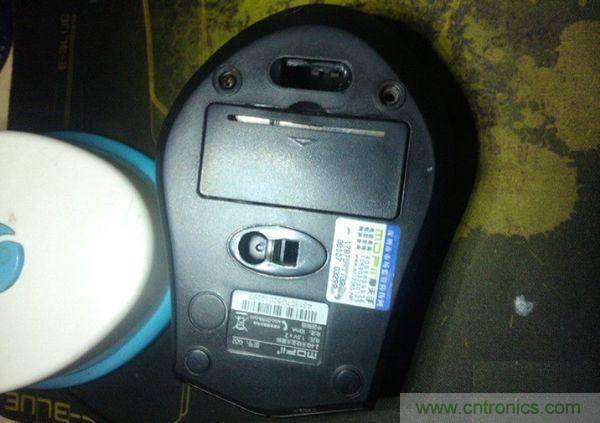

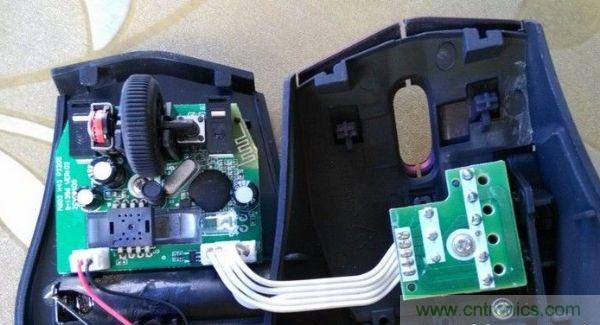

以前沒改的圖。
[page]

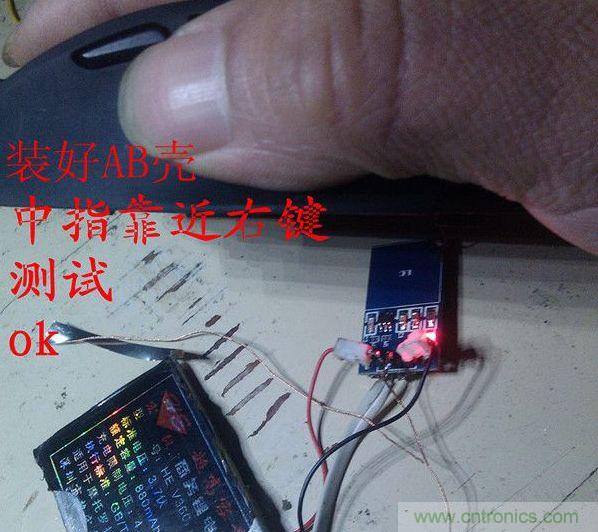

手離開，電路即斷開。
[page]
[page]
[page]
[page]
改裝時電池沖了10分鐘左右，今天用了一天，還有電。
