一文教你理清開關電源的電壓和電流控制模式

發布時間:2020-11-17 責任編輯:lina

【導讀】控制電路就是保證在負載波動的條件下輸出的穩定。在選擇開關電源控制方案時,控制模式主要分兩種:一種是監測輸出電壓的大小,調節PWM占空比,保證輸出電壓的穩定,即電壓控制模式。另一種同時監測電壓和電流,調節PWM占空比,保證輸出電壓的穩定和電流在正常范圍內,不至于過流,即電流控制模式。下面將分別介紹兩種控制模式。

1、引言

控制電路就是保證在負載波動的條件下輸出的穩定。在選擇開關電源控制方案時,控制模式主要分兩種:一種是監測輸出電壓的大小,調節PWM占空比,保證輸出電壓的穩定,即電壓控制模式。另一種同時監測電壓和電流,調節PWM占空比,保證輸出電壓的穩定和電流在正常范圍內,不至于過流,即電流控制模式。下面將分別介紹兩種控制模式。

2、電壓控制

電壓控制模式,輸出電壓的大小是一個至關重要的量。原理如圖所示。

一文教你理清開關電源的電壓和電流控制模式

電壓控制模式的原理是將負載端的采到的電壓Vf作為誤差放大器的輸入,誤差放大器的另一個輸入是基準電壓Vref,兩者比較后送到PWM控制器的輸入與固定的鋸齒波信號進行處理,產生PWM信號來控制開關管的導通和關斷,進而實現電壓的調節。

電壓控制模式的優點非常突出,存在控制思路簡單、電路結構單一、輸出阻抗低。但是電壓反饋也存在相位延遲,相應速度不夠快的缺點,設計的環路補償網絡常常過于復雜,且還需要單獨設計過電流保護電路。

3、電流控制

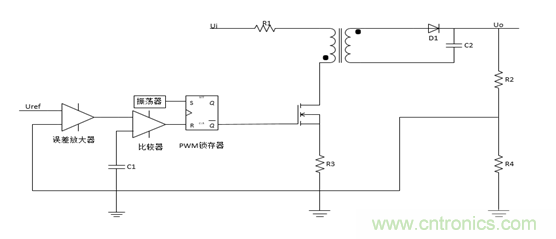

電流控制模式,輸出電壓和初級繞組電流是至關重要的量。原理如圖所示。

一文教你理清開關電源的電壓和電流控制模式

電流控制模式的原理是將采樣電阻上的電壓送到電流比較器的輸入與電壓誤差放大器的輸出做比較,將比較后的結果來控制PWM的大小,進而實現電壓的穩定和電流在合適的范圍。

電流控制模式屬于雙閉環控制系統,相比電壓控制模式,電壓調整率更高,調節速度更快,雖然在一定程度上增加了電路的復雜性,但電流模式不需要單獨設計電流保護。

設計者在選擇控制方案時往往有多種方案,雖然電流控制方案比電壓控制方案具有更好的魯棒性,但是在很多DC-DC芯片中可以看到電壓控制方案的身影,這里筆者只是做了拋磚引入式的總結,實際使用時還是需要綜合考量。
