【導讀】凌力爾特近日推出15dB放大器LTC6430-15，該器件在100Ω差分環境中，于20MHz至1GHz及更高頻率范圍內實現了很大的動態范圍，在240MHz和100Ω差分負載時，OIP3為50dBm。
凌力爾特可提供兩種性能級別的版本。在240MHz時，A級版本OIP3的典型值為50dBm，經過全面測試并保證最小值為47dBm。噪聲指數為3dB，這對應于1nV/√Hz 輸入?yún)⒖挤糯笃髟肼?。DC功耗為800mW。這種低噪聲和低失真相結合，為高性能中頻通信和CATV應用提供了寬動態范圍。

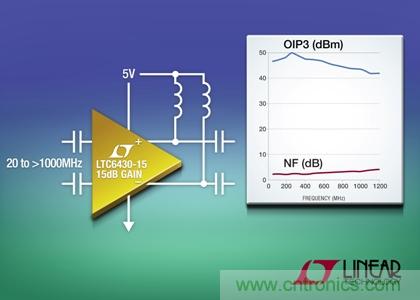

在240MHz和100Ω差分負載時，OIP3為50dBm
LTC6430-15易于使用，該器件可以無條件地穩定，輸入和輸出在內部匹配至 100Ω差分負載。憑借大于2.75VP-P的線性輸出擺幅，該器件非常適用于驅動高速、高性能 ADC。若要在通信應用中實現寬帶50Ω平衡放大器，兩個1 : 2 平衡-不平衡轉換器、DC隔離電容器和RF偏置扼流圈就是所需的全部外部組件了。憑借兩個 1 : 1.33的平衡-不平衡轉換器，LTC6430-15可用作高保真度 75Ω CATV放大器。P1dB的典型值為24dBm。
供貨及價格
LTC6430-15采用4mm x 4mm QFN-24封裝，其封裝具備裸露焊盤以實現最佳熱性能和很小的電感。該器件規定在-40°C至85°C的外殼溫度范圍內工作。以千片為單位批量購買，A級版本的價格為每片6.44美元，B級版本的價格為每片3.69美元。
性能概要
1、20MHz至2000MHz帶寬
2、15.2dB功率增益
3、240MHz時的OIP3：
4、A級版本典型值為50dBm，最小值為47dBm
5、B級版本典型值為47dBm
6、在240MHz時NF為3.0dB
7、線性輸出擺幅 >2.75VP-P
8、24dBm P1dB
9、用100Ω差分增益構件工作
10、單一5V電源，160mA
11、可無條件穩定
12、4mm x 4mm 24引線QFN封裝
