【導讀】在長距離高速串行信號傳輸時，由于傳輸線對高頻分量損耗更多，接收端眼圖閉合。為了得到符合要求的眼圖均衡技術被廣泛應用。其基本原理就是增加高頻分量以彌補傳輸線的高頻損耗。我們在驅動端最常見的就是預加重（pre-emphasis）和去加重（de-emphasis）。
下面是去加重的功能演示。

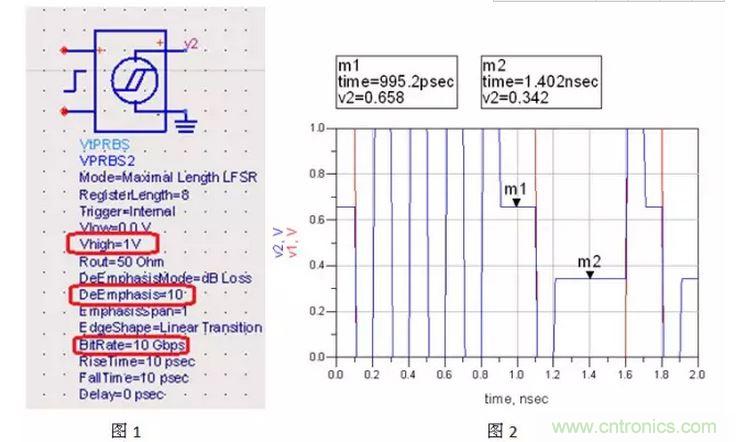

圖2中藍色信號是驅動端速率為10Gbps（基頻為5GHz），輸出幅值為1V，去加重為10db時的輸出波形，紅色為去加重為0時的輸出波形。

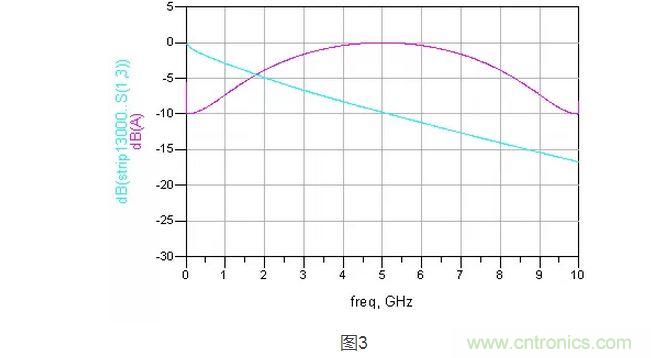

去加重的頻響曲線如下圖紅色曲線，淺藍色為一根5GHz時衰減為10db傳輸線：

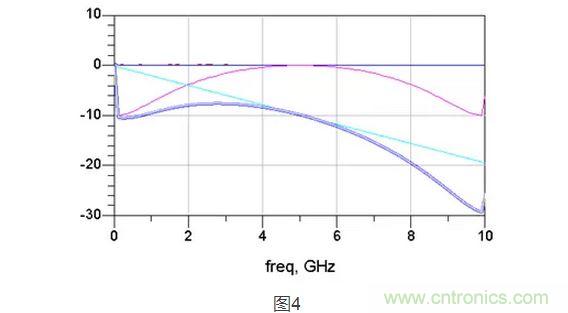

可以看到，去加重將低頻衰減了10db，5GHz時衰減為零。所以去加重和5GHz時衰減為10db通道相加得到的效果是低頻和高頻等幅衰減（紫色線）。

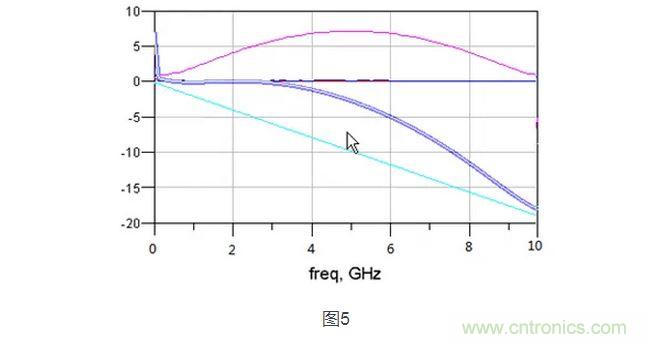

那么接下來將輸出幅值拉高，就可以得到完美的頻響了。紫色曲線是輸出幅值拉高2.3V時的頻響，是不是大有改善??？

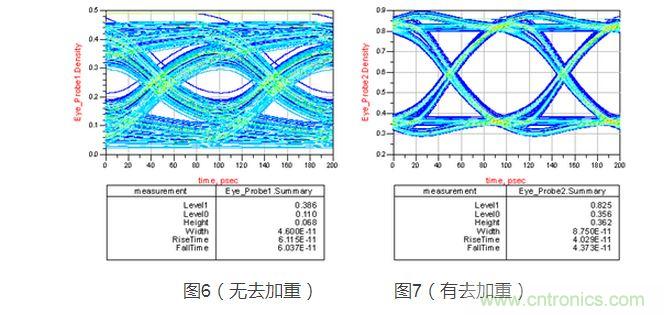

時域波形再來驗證一下效果哈。

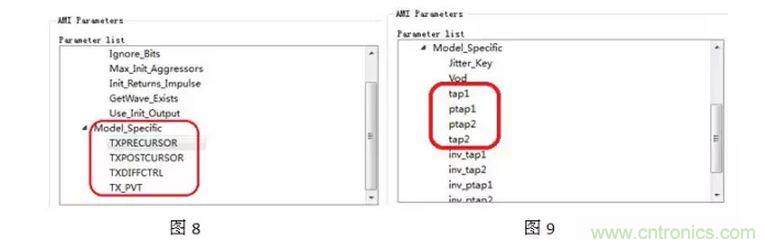

果然有效果吧。我們常見的AMI模型里，一般就是包括圖8所示四個控制參數。其中PRECURSOR和POSTCURSOR就是去加重的抽頭，PRECURSOR是變化的前一位，POSTCURSOR是變化的后一位，更強的芯片會有更多的PRECURSOR和POSTCURSOR（如圖9，分別有2個PRECURSOR和POSTCURSOR）。TXDIFFCTRL是輸出波形幅值控制，TX_PVT是驅動能力選擇（fast，slow，typical）。

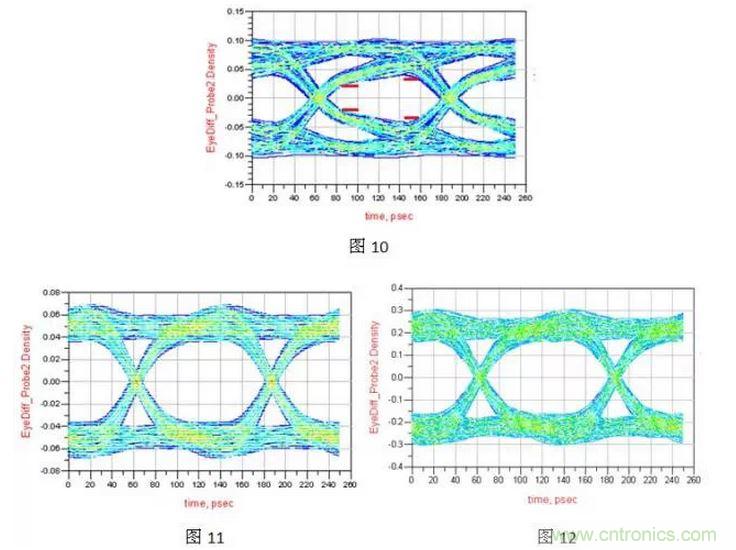

一般調節這些選項時可以先觀察眼圖的特點。比如下邊這個眼圖，左邊部分眼高較小，將POSTCURSOR（變化的后一位）調大，得到圖11的眼圖，這個眼睛就左右比較均衡，再將輸出幅值一調，就可以得到符合要求的眼圖（圖12）了。如果是右邊部分眼高小，就可以通過PRECURSOR來調節。

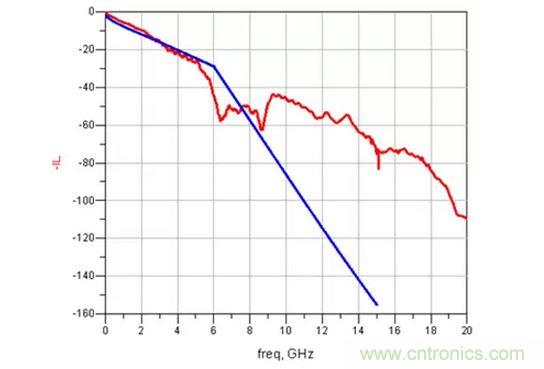

我們演示時的通道只是一根傳輸線，實際的通道有連接器，有過孔，級聯起來的通道就是下面的情況。
