- 電源電壓：2.3 ~ 3.6
- 輸出類型：I2C I/F
- 環境光靈敏度 ： ±15%
- 照度測量 范圍 (lx) 0 ~ 65,000
- 接近檢測范圍 (µW/cm2) 1 ~ 100,000
- 封裝尺寸 (mm) 2.8×2.8×0.9
- 智能手機、便攜裝置等
BH1772GLC是一款將光學式接近傳感器和數字照度傳感器集成到單芯片上的IC。接近傳感器部分能檢測到1 to 10cm的范圍內有人或物體靠近。照度傳感器部分能檢測從暗處到太陽光直射下大范圍的環境光亮度,配合環境光再通過調整LCD顯示或數字按鍵鍵區的亮度, 可實現整機的低功耗化和提高畫面的表現力。
產品規格：
電源電壓：2.3 ~ 3.6
輸出類型：I2C I/F
環境光靈敏度 ： ±15%
照度測量 范圍 (lx) 0 ~ 65,000
接近檢測范圍 (µW/cm2) 1 ~ 100,000
代表性特點：
1、可以利用I2C BUS設定停機ON/OFF、檢測間隔、近接檢測靈敏度
2、2.8×2.8×0.9mm小型封裝：WLGA010V28
3、<近接傳感器部分> 通過I2C輸出8bit數值
4、檢測距離為10～100mm(可利用I2C更改設定)
5、內置IrLED用電流驅動器電路
6、內置太陽光消除電路
7、可在10ms～2000ms范圍內設定檢測間隔
8、<照度傳感器部分> 數字16bit輸出
9、靈敏度偏差小(±15％)
10、檢測間隔可在100ms～2000ms范圍內設定
特點1 : 內置的照度傳感器部分也可用于背光調光
在各種不同環境下使用的手機和便攜式裝置，其功耗較大的液晶顯示屏一般是使用照度傳感器并且根據環境光的強弱進行背光調光的。另外，在通話過程中為了使臉部和手指觸碰到按鍵不會引起誤動作，傳感器應在臉部和手指靠近按鍵時就能覺察，以便采取措施使此時的按鍵操作不起作用。而且，如果通話時背光也閉關的話，就可以進一步降低消耗功率。ROHM能夠用1片芯片實現調光和防止誤動作。
[page]

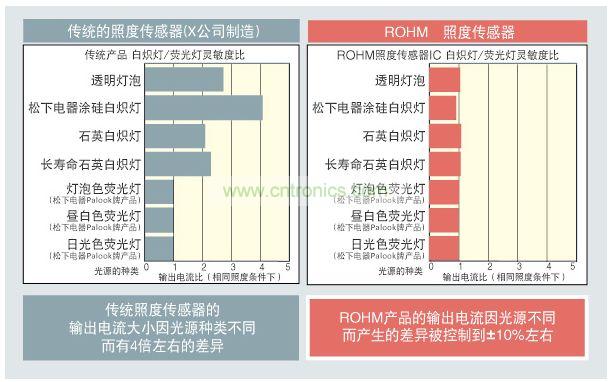

特點2 : 與肉眼的視覺靈敏度相近的光譜特性
BH1772GLC的照度傳感器具有與人的視覺靈敏度相近的光譜特性，對白熾燈、熒光燈和太陽光等等一切光源均有穩定的靈敏度。所以，在各種環境下的所有應用，使用者均可以簡單操作。

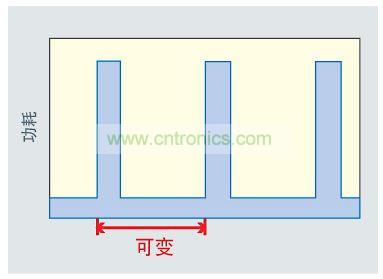

特點3 : 照度傳感器和近接傳感器均采用間歇工作方式，所以消耗功率低
手機和便攜式裝置一般使用電池驅動。
連續使用時間加長可以直接提高產品的附加值。
BH1772GLC的照度傳感器部分、近接傳感器部分均采用間歇工作方式，實現了低功耗化。
