【導讀】曲軸位置傳感器通常安裝在分電器內，是控制系統中最重要的傳感器之一。其作用有:檢測發動機轉速，因此又稱為轉速傳感器;檢測活塞上止點位置，故也稱為上止點傳感器，包括檢測用于控制點火的各缸上止點信號、用于控制順序噴油的第一缸上止點信號。

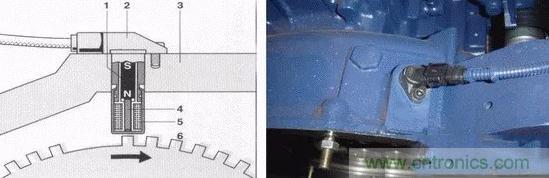

曲軸位置傳感器
1、永磁鐵 2、傳感器殼體 3、發動機外蓋 4、軟鐵芯 5、線圈 6、傳感線圈
原理：電磁感應
功能：1、曲軸（發動機）轉速；2、曲軸上止點位置。

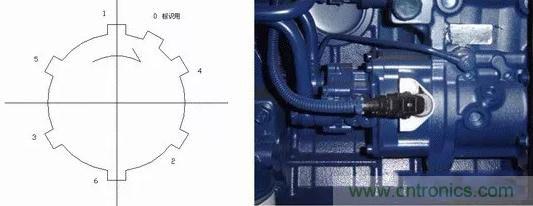

凸輪軸轉速傳感器
原理：霍爾效應
相位確定：凸輪軸上安裝著一個用鐵磁性材料制成的齒，它隨著凸輪軸旋轉。當這個齒經過凸輪軸傳感器的半導體膜片的時候，它的磁場就會使半導體膜片中的電子以垂直于流過膜片的電流的方向發生偏轉。產生一個短促的電壓信號（霍爾電壓），這個電壓信號告訴ECU，某1缸已經進入了壓縮階段。

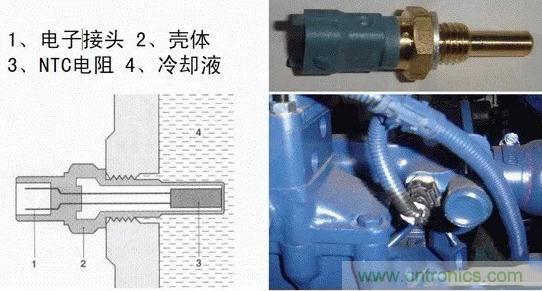

水溫傳感器
4
原理：高靈敏度NTC（負溫度系數熱敏電阻）電阻阻值隨溫度下降而增大。
軌壓傳感器
1、電子接頭 2、評估電路 3、帶傳感裝置的皮膜 4、高壓接頭 5、固定螺紋
原理：傳感器皮膜上的傳感器元件將高壓管道內的壓力變化轉化成電壓信號輸送到ECU。一旦損壞，壓力控制閥就通過應急（備份）功能，按設定值被“盲”觸發。

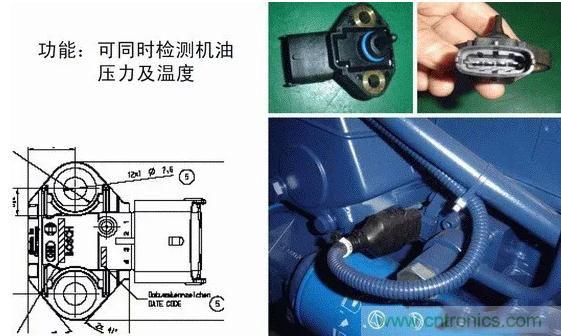

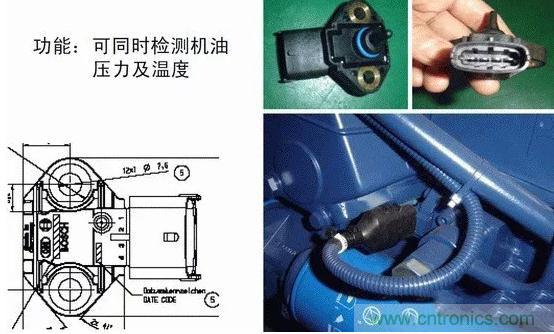

機油壓力傳感器
功能：可同時檢測機油

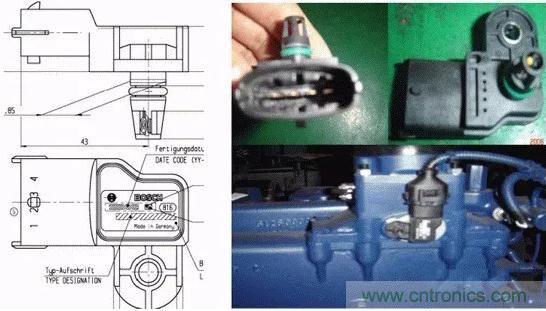

進氣壓力傳感器
功能：可以檢測進氣壓力和溫度

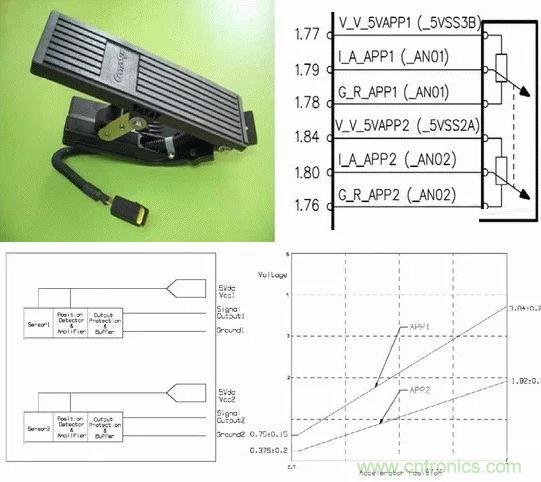

加速踏板傳感器
