【導讀】對于輻射測試來說，高頻發射比較難解決，比如一些人為或者隨機概率所造成種種諧振，而對于傳導測試來說，低頻發射比較難解決，特別是低頻的近場耦合，那是特別頑固，對于這種問題我們應該如何解決，有哪幾種辦法，怎么來選取，如何運用。
在EMC實驗室中發射（Emission)按照測試方式來區分可被分為兩個部分，輻射發射與傳導發射(Radiated Emission and Conducted Emission)。輻射發射測試的空間中泄漏的電磁波, 傳導發射測試是導體當中的電磁波。二者都是以dBuV/m為計量單位。
1.現象描述

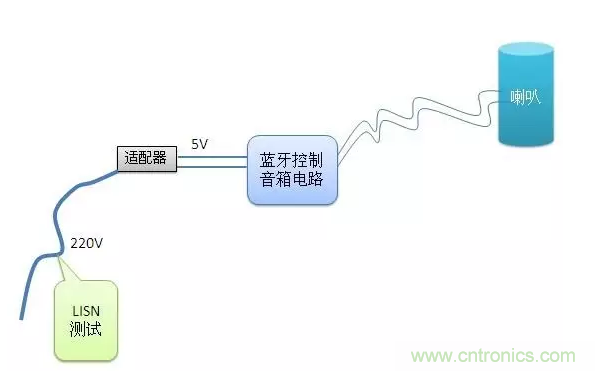

某小藍牙音箱在進行GB9254 傳導測試時，電源端口超標10dB，其超標頻點為D類功放的700KHz的主波與三次諧波2100KHz。
2.原因分析
快速定位：通過近場電場與磁場量測，通過對比測試，發現只有當音箱在唱歌的時候傳導才會超標，如果把功放拿掉，即使歌曲在播放，也不會超標了，因此騷擾源就是D類功放的喇叭的線上。
深入分析：通過在5V的線纜段上加再大的共模電感都解決不了問題，適配器是外購的，不能修改，不過在現場上即使修改也無濟于事。最后，我們將共模電感加到喇叭線上，問題得到解決，當然共模電感（1~4mH）已經被改成成差模在用了，我們反接了一下，這時，音箱的聲音變小了，但是沒有失真。最后我們綜合音量考慮，將電感量調低一個數量級，聲音OK，傳導OK。
3.整改方案
經過權衡，我們采用了在喇叭線上并聯了100uH的電感兩個，這樣考慮濾波與本身性能問題。
隨便說兩句

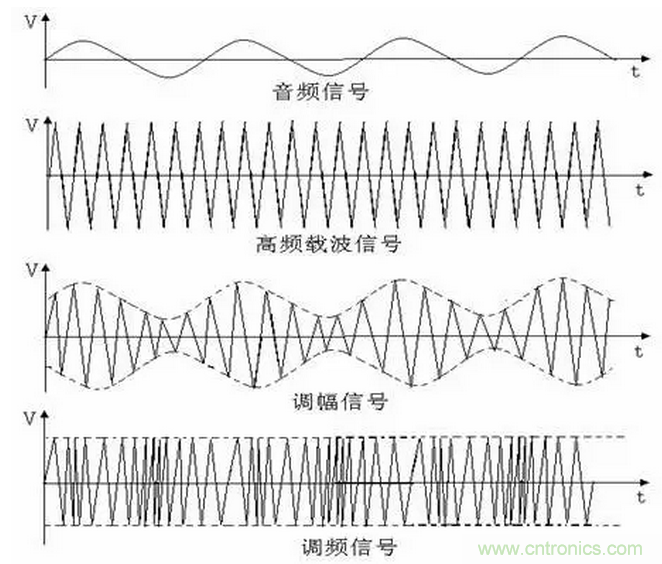

音頻的頻率，基本在2KHz~20KHz，為什么要采用基波700KHz來做載波，讓我們來看看它們是怎么結合在一起的，請看下圖時域：
音頻的載波與調制波同時到了喇叭的位置，由于耳朵只聽幅度調制，因此可以去掉載波，但使用器件去掉載波的時候音頻調制信號本身被衰減了，因此要權衡。
