【導讀】創造力才是第一生產力~市面上大多數12V 1500W逆變，采用12V輸入，220V輸出，50KHz，推挽式。電路圖大多數大同小異，但是PCB進行了大改革，采用了雙面板，貼片和插針混合使用！這就是不同的地方，是不是很吸引人？下面讓我們一起來看看吧！

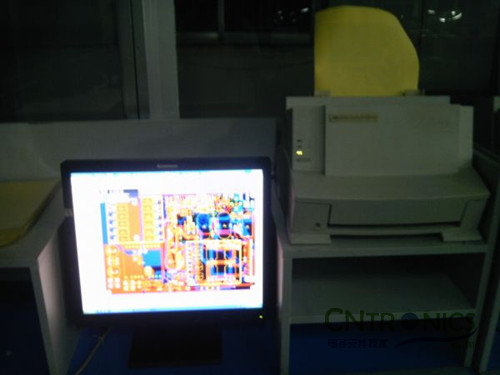

一、 首先，采用激光打印機進行PCB圖打?。?/strong>

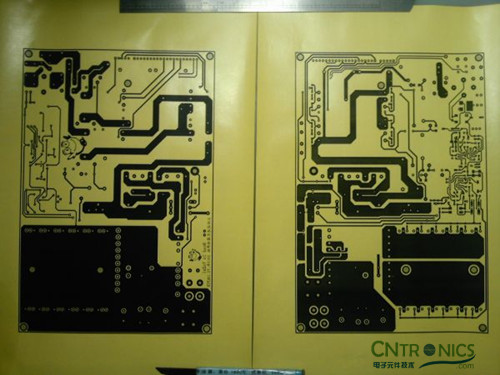

二、 然后來看看打印出來的效果圖：

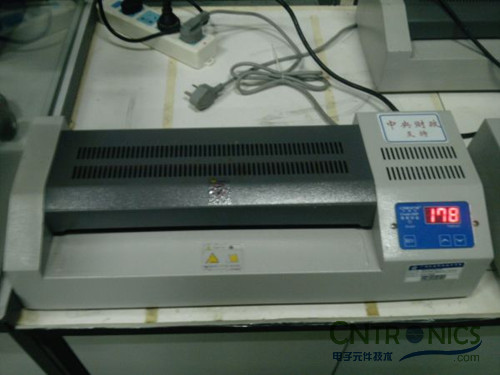

三、用轉印機進行熱轉印：
1、 將溫度調節到190度左右，溫度一定要控制好。

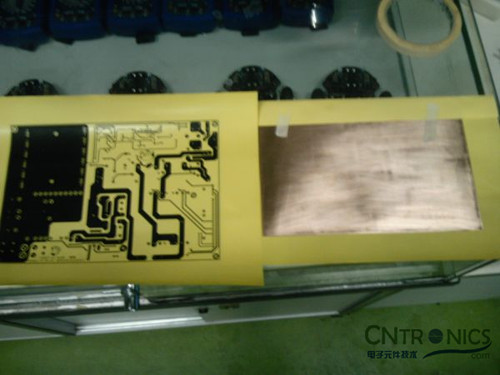

2、 將銅板打磨好，再與打印的PCB對好，這是重點！！
[page]

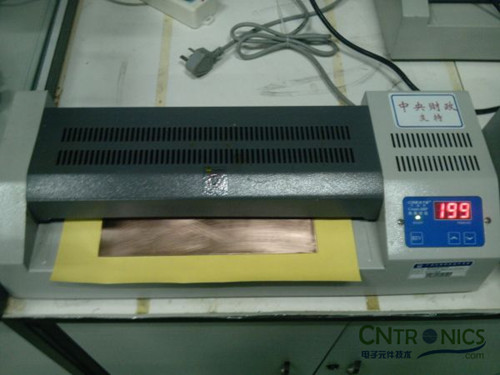

3、 將對準的銅板放入轉印機，一般是轉印2次左右就可以。
當然第一面很容易成功的轉印好了，最關鍵的是第二面怎么樣轉印上去與第一面的孔對準，當然方法很。將第一面轉印好了，會有一個禁止布線層的框，然后就將多余的銅板磨掉，更好留下禁止布線層框那么大，轉印第二面的時候，對準禁止布線層框就可以了，按照第一面的方法轉印好第二面。
四、來看看熱轉印出來的PCB銅板

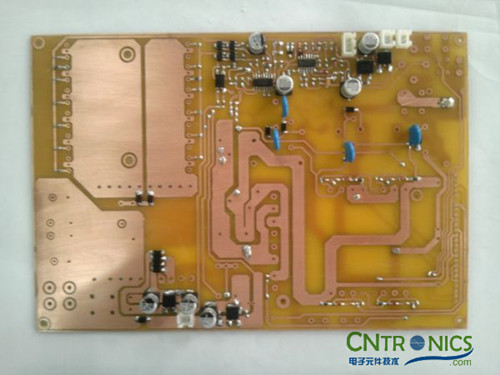

這個是頂層，圖案好似一條彎曲的蛇。
這個是頂層，圖案好似一條彎曲的蛇。

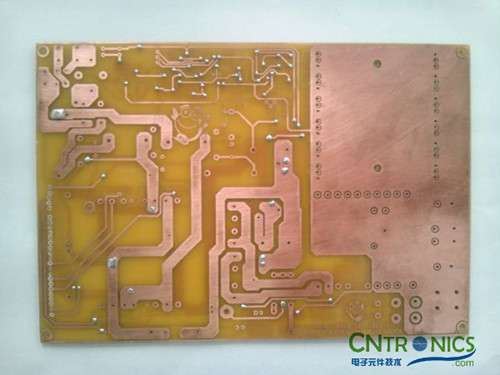

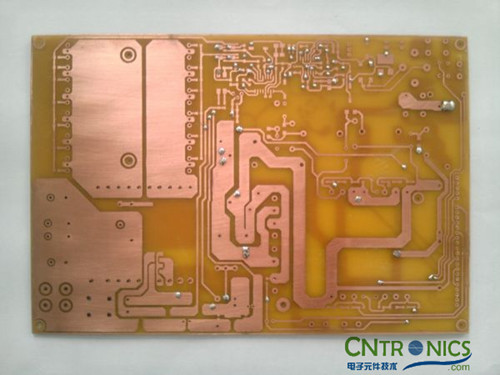

這是底層，看著好不錯，挺清晰。
[page]
五、開始焊接元件

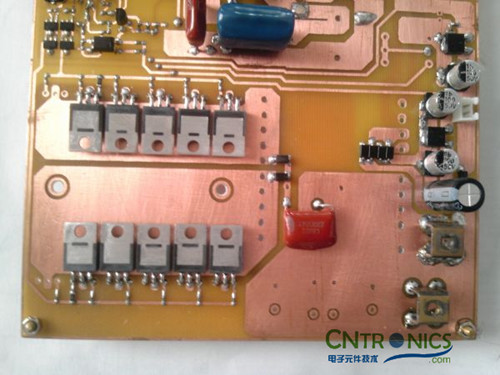

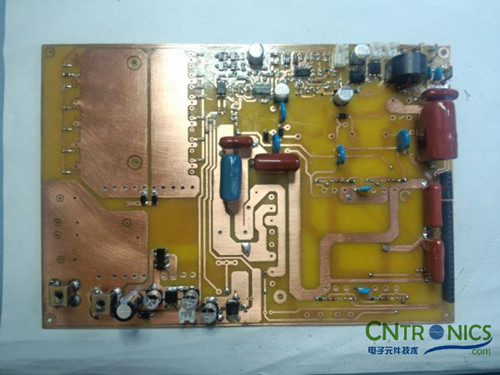

貼片、插針混合用。

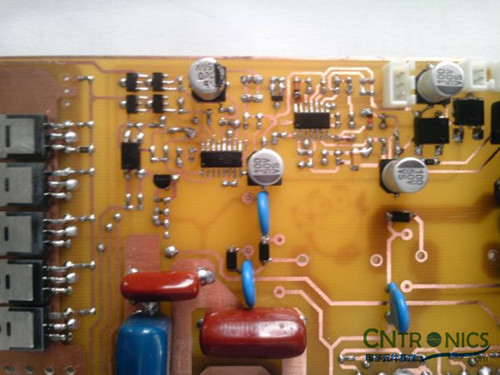

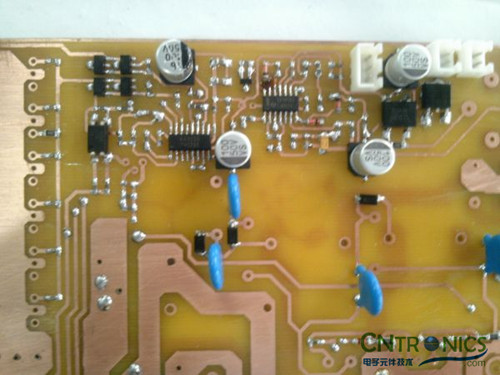

部分細節照片。
部分細節照片。
[page]
部分細節照片。
部分細節照片。
部分細節照片
[page]

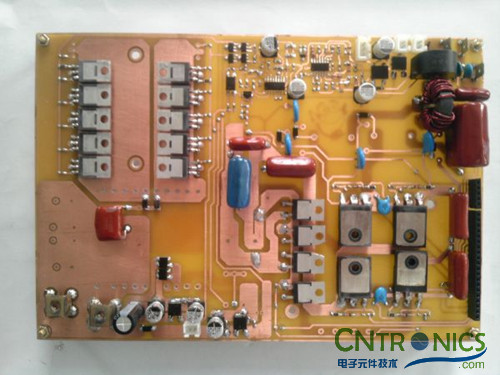

元件安裝的差不多了，每邊采用6個IRF3205，共12管；主變采用EE55，H橋采用IRFP460，前級用SG3525;后級采用
TDS2285+IR2110。
五、變壓器的制作

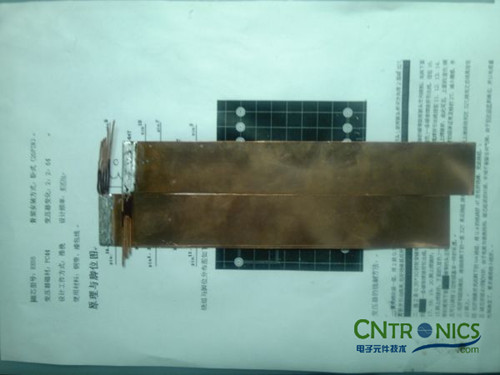

1、 初級采用0.4*25mm的銅皮，便宜又好用。

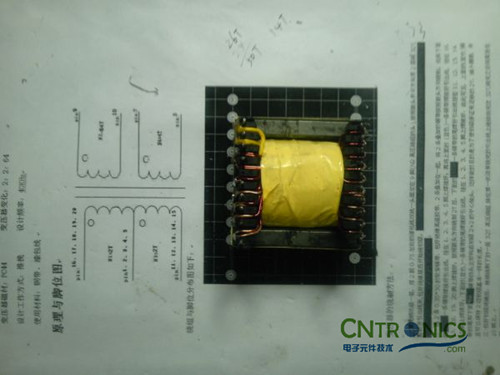

2、 焊接好引腳，焊工一定要好，殘次品多丟人~
3、 絕緣布一定要包好，不然會不好用的。

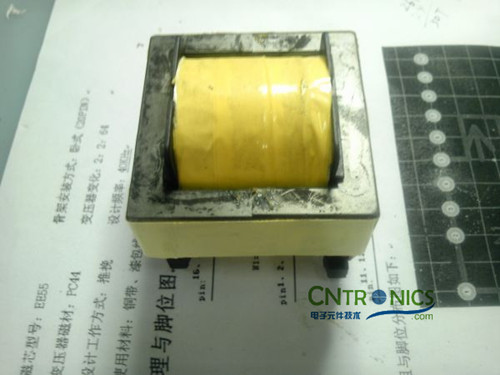

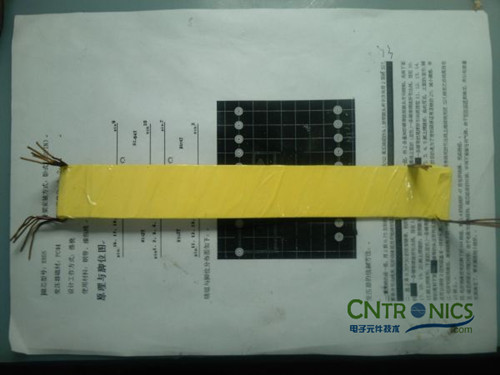

4、 做好的變壓器
看看這個圓滾滾的變壓器。

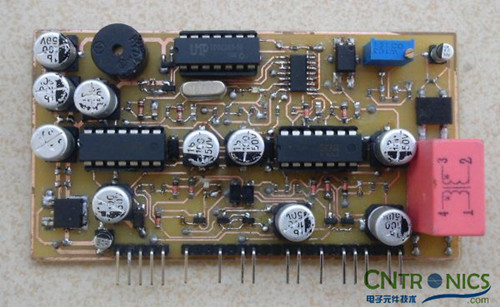

六、再來看看后級正弦波驅動板。

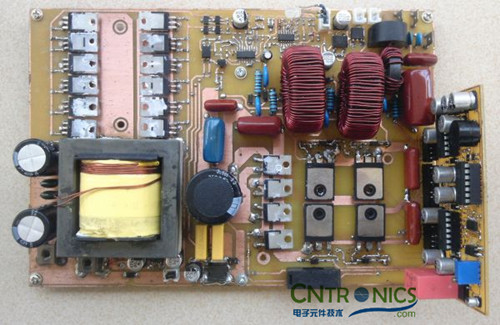

七、這就吃傳說中的成品啦！

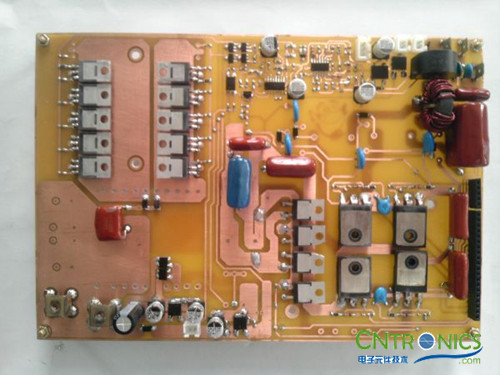

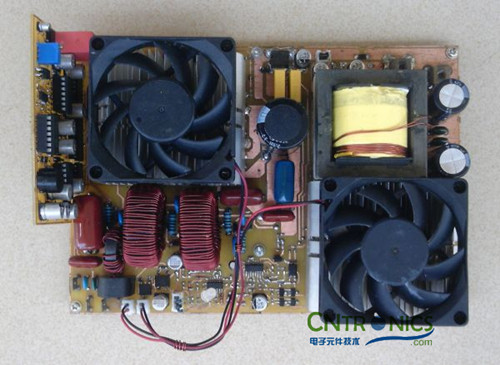

最后加上散熱器，當然在加散熱器之前要墊上云母片在打上硅脂。
目測可以發現，散熱片用到的是AMD的CPU散熱器。散熱功能很強大！
