【導讀】僅僅掌握了理論和實踐并不意味著完全掌握了一門技術。能夠掌握檢查錯誤的方法才是對知識熟悉的證明。這里小編教大家如何簡易輕松的測試開關電源，學后希望大家能夠對自己設計的開關電源進行一次檢測，從而驗證知識的掌握程度。
在電路設計當中，開關電源掌控著開關管的開通和關斷的時間比率，在電路中發揮著最基礎但是又不可取代的作用。正因為非常重要，所以開關電源的測試也變得異常重要。本篇文章就將為大家介紹一種簡單輕松的開關電源測試方法。
該方案比較試合輸入為AC220V功率輸出5W到500W之間、無PFC電路的開關電源供應的簡單檢測。
需要用到的材料：交流調壓器0—300VAC2KW、功率計、電子負載、示波器、60W白熾燈和燈座各一只、腳踏開關兩只和電源線材。

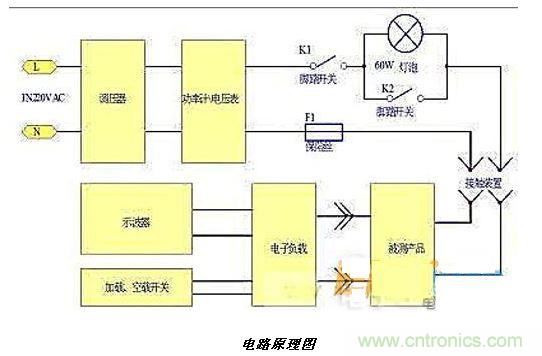

工作原理：
連接被測產品，調壓器調節到被測產品的輸入電壓值，當合上K1時電流由燈泡流向被測產品，此時如果被測產品有過流可能，燈泡上的電壓降增大會使燈泡發光，經實驗在輸入AC220V時負載功耗不大于25W時燈泡亮度肉眼看不見的。正常的產品空載一般都在3W到5W之間。
空載正常的產品如果需要加上負載測試只需合上K2讓燈泡失去工作。通過經驗的累積，我們發現開關電源開關元件損壞原因一般是過流伴有爆炸現象，因過壓損壞的可能很小。配合上單片機對空載功率、被測產品輸出的電壓、紋波檢測后去合上K2并控制電子負載的加載開關，最后已加載的被測產品直接通電測試(K1開關三次)合格提示。
單片機功能：AD1如同功率計(用磁環取樣)第一個值是空載值，二個值是加上負載值。AD2被測產品輸出的電壓值，第一個值是空載值，二個值是加上負載值。
控制的開關有K1、K2，加負載開關K一只(電平指示：空載燈0加負載1)。
僅僅掌握了理論和實踐并不意味著完全掌握了一門技術。能夠掌握檢查錯誤的方法才是對知識熟悉的證明。希望大家在閱讀過本篇文章后能夠對自己設計的開關電源進行一次檢測，從而驗證知識的掌握程度。
