【導讀】本文為大家分享的是一款很是經典的汽車電瓶充電電路設計，電路經過變壓、橋式整流與調理后對電瓶進行充電，變壓器能調節充電電流簡單，能給12v 100AH左右的電瓶充電，按10小時充電率需10A的充電電流。

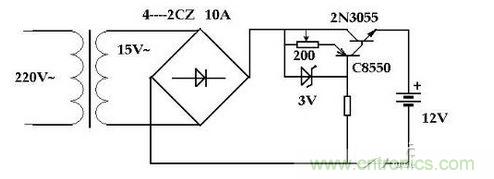

電路原理:電路經過變壓、橋式整流與調理后對電瓶進行充電，變壓器能調節充電電流簡單，能給12v 100AH左右的電瓶充電，按10小時充電率需10A的充電電流。需要用150VA的變壓器， 次級交流電壓為15V，限制電流為10A。有用相應變壓器變電到交流10V，用全橋整流加上大電容變電穩定14.14V的。
