【導讀】呀！忘了帶鑰匙，腫么辦？是不是很多人遇見過這種情況？老是把鑰匙忘記是件很悲劇的事，總是被鎖在房外，有沒有什么好方法可以改變呢？當然！你只要擁有一個指紋識別鎖就好了，手指頭是永遠不會忘記帶的對吧？那么如何DIY呢？看下文！
作為一個記性不好的人，老是把鑰匙忘記是件很悲劇的事，我就有好幾次被鎖在外面，等待是一件苦惱的事情。我決定改變。我總不會忘記我的手指吧，于是我想就做一個指紋識別開關好了。

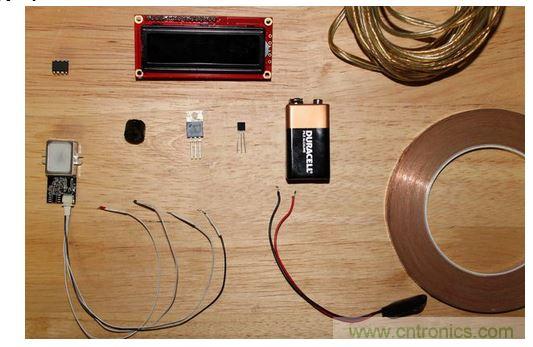

所需組件：ATtiny85單片機、GT-511C1指紋掃描器、蜂鳴器、7805電壓調制器、NPN晶體管、9V電池、9V電池扣、LCD顯示模組、線材。
所需組件：ATtiny85單片機、GT-511C1指紋掃描器、蜂鳴器、7805電壓調制器、NPN晶體管、9V電池、9V電池扣、LCD顯示模組、線材。

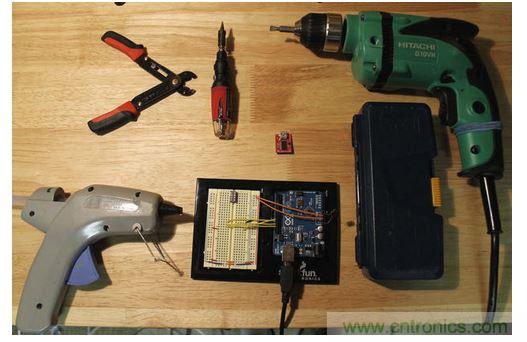

所需工具：FTDI Basic Breakout、Arduino（用來為ATtiny85編程）、熱膠槍、鉆頭等。

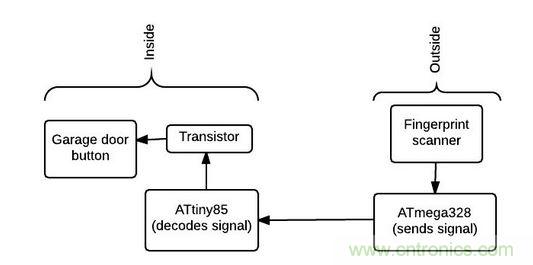

設計原理模型圖。

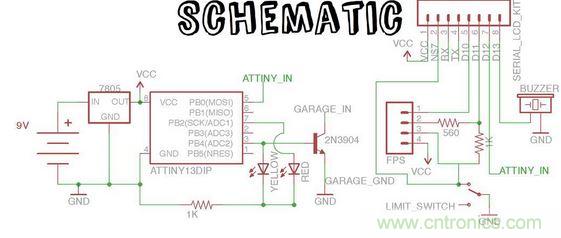

電路圖。

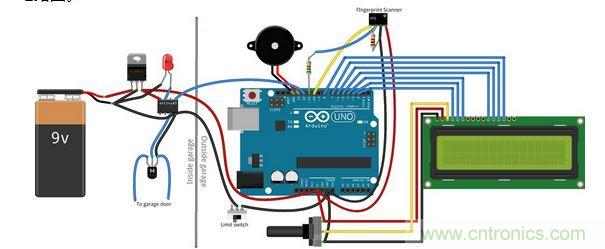

連接圖。

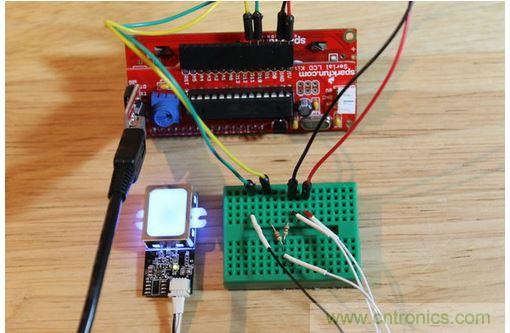

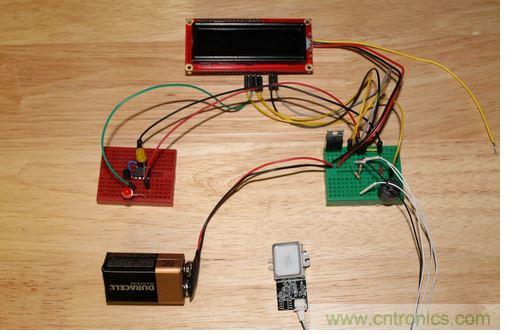

在面包板上連接各部件進行測試。
設置指紋掃描器。
[page]

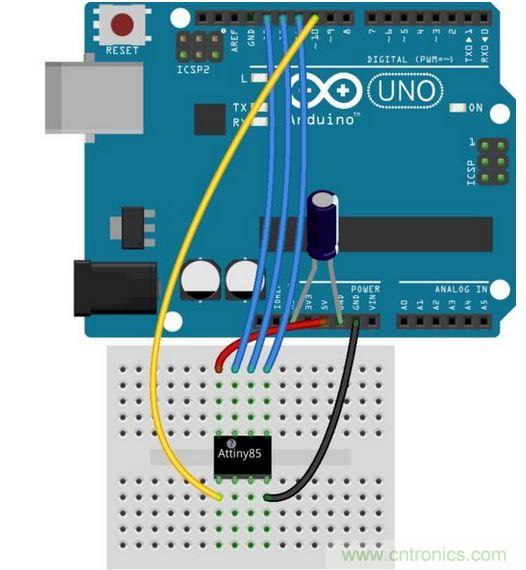

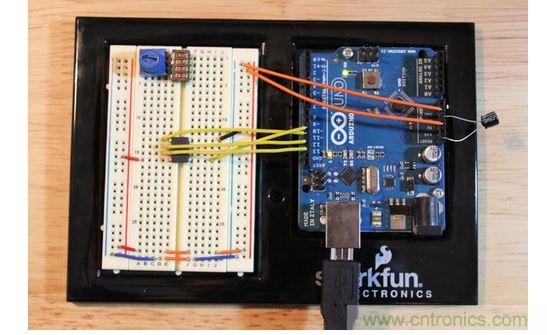

為ATtiny85編程，這是相關的接線圖。
測試完成后，就可以組裝了。

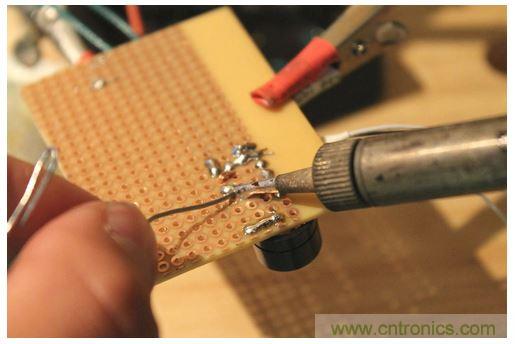

焊接各個模塊。

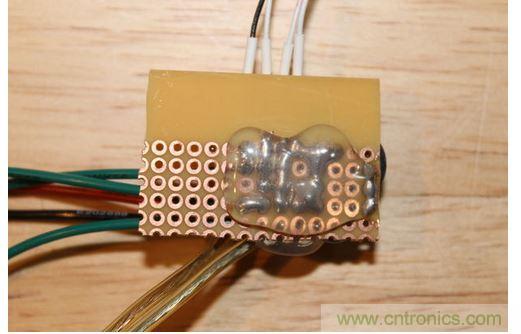

在合適的地方打上保護膠。
[page]

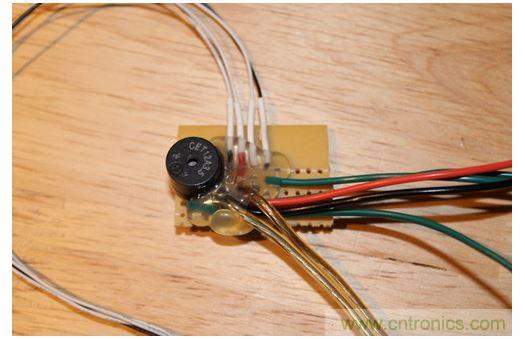

蜂鳴器。

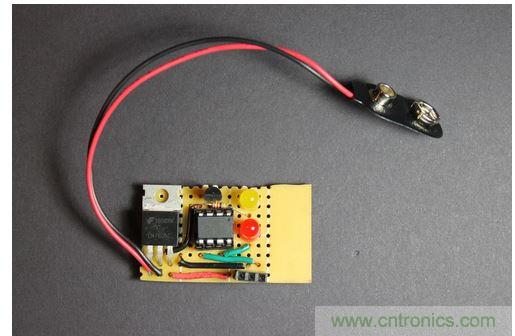

控制單元。

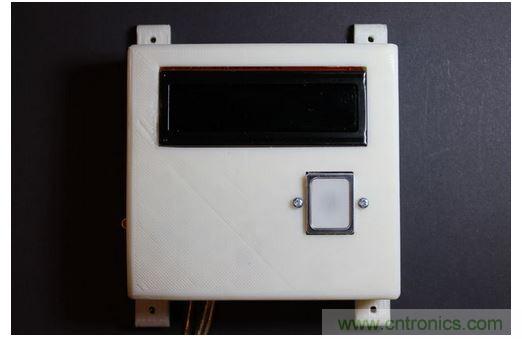

3D打印機殼。
[page]

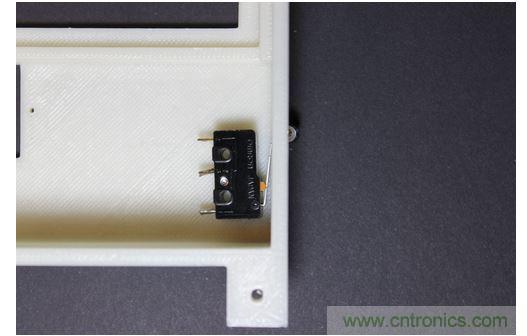

限制開關：可以在探測器前蓋被取下時，開始探測。

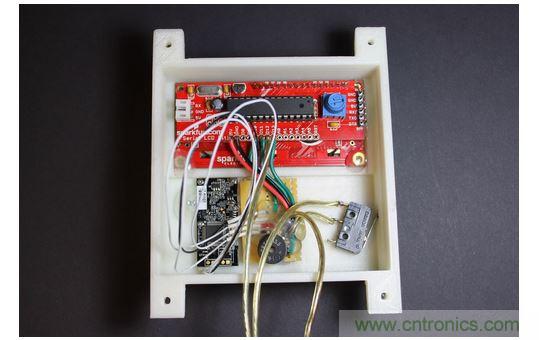

將各部件安裝到機殼內。

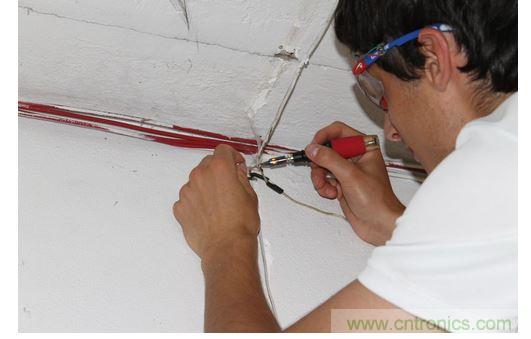

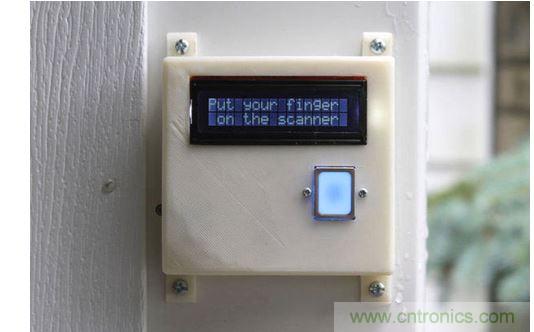

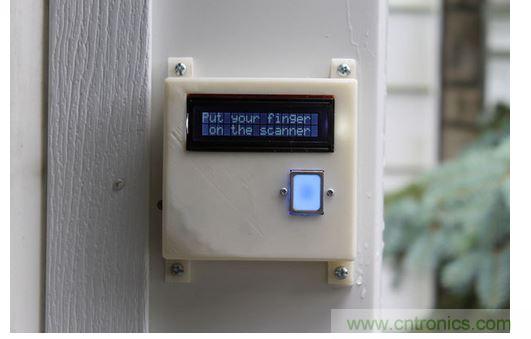

將這個安裝到我的車庫門，和手控的電動門鎖相連，此時前蓋是關閉的。
[page]

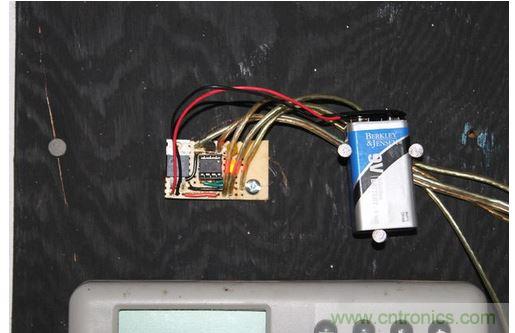

電池和控制單元安裝在室內。
測試一下。

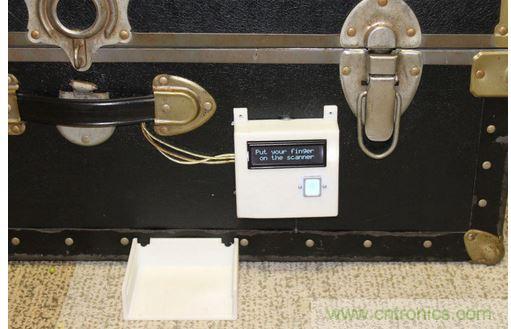

你還可以將其裝到保險箱上面。

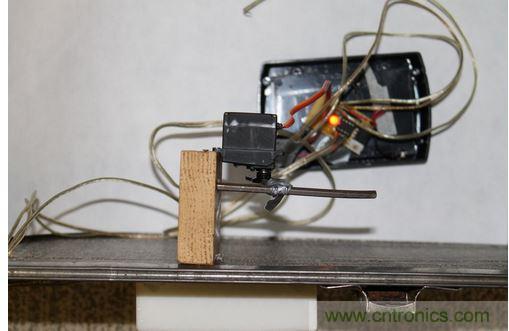

電池裝到箱子內部，其中使用了普通的伺服電機。
電池裝到箱子內部，其中使用了普通的伺服電機。
當然因?yàn)殒i的機械結構是鐵棒和木塊做成的，安全性當然不會太高了。
