【導讀】CAN總線雖然有較強的抗干擾能力，但在實際應用中依舊會受到靜電以及浪涌的干擾，在CAN總線組網中我們應該如何提升總線的浪涌防護能力呢？其實并不難，這幾種器件讓你無憂。
先了解幾種典型的瞬態騷擾。
表1 幾種瞬態騷擾的比較
從表中可知，浪涌的能量最高，過電流最大，因此危害性也是最大。對于浪涌防護，介紹以下三種器件。
一、TVS

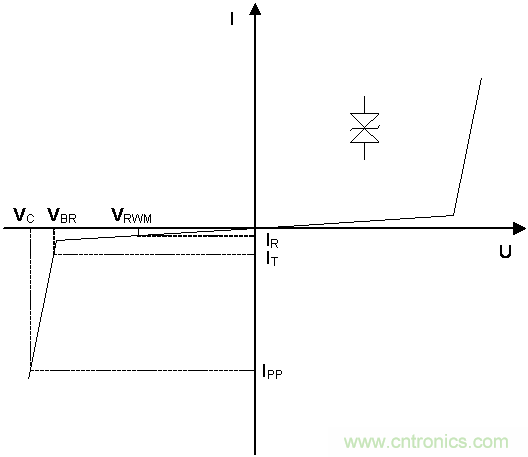

21圖1 雙向TVS管特性圖
1.反向截至電壓VRWM：TVS不導通的最高電壓；
2.鉗位電壓VC：二極管導通通過一定電流時兩端的電壓，隨電流增大而增大；
3.反向電流IR：VRWM電壓下的反向漏電流；
4.擊穿電壓VBR：TVS管通過規定測試電流IT(通常為1mA)時的電壓，表示TVS管導通的標志電壓；
5.峰值電流IPP：TVS管允許通過的10/1000μs或8/20μs波的最大峰值電流。超過這個電流可能造成永久性損壞。由于功率限制，擊穿電壓高的管子允許通過的峰值電流越小；
6.CJ：TVS管的結電容比ESD器件大很多，單向的比雙向的大，結電容會影響TVS管的響應時間，用于通訊總線時會限制總線帶寬。
選型考慮參數：VC、IPP、CJ
二、氣體放電管
直流擊穿電壓VDC：在放電管上施加100V/s上升斜率的電壓時，導致放電管擊穿的電壓值，這是放電管的標稱電壓值，該參數分散性較大；
脈沖擊穿電壓VSI：在放電管上施加1kV/μs上升斜率的電壓時，導致放電管擊穿的電壓值。沖擊放電電流ID：分為8/20μs波和10/1000μs波沖擊放電電流兩種。
選型考慮：VDC、ID。
TVS管及氣體放電管等器件手冊中通常會給出兩種電流波的測試參數。8/20μs波和10/1000μs波，兩者的主要區別是持續時間及峰值電流，8/20μs峰值電流為kA級別，10/1000μs峰值電流為A級別。持續時間分別如圖2、圖3所示。

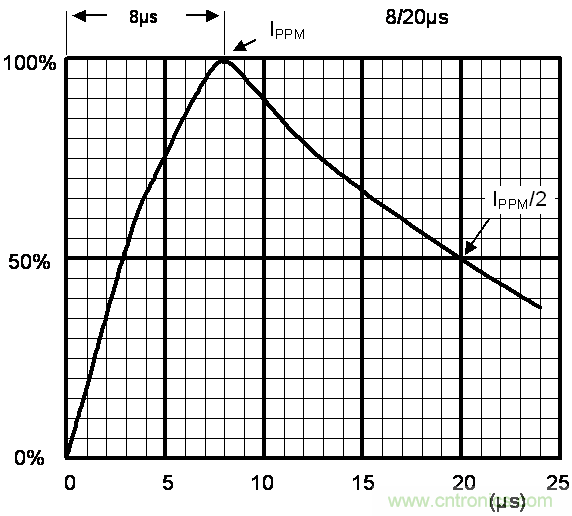

圖2 8/20μs電流波
圖3 10/1000μs電流波

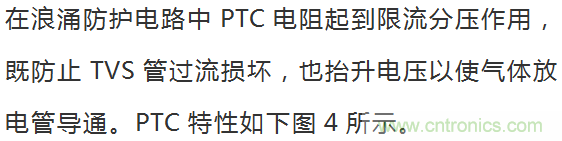

三、PTC電阻

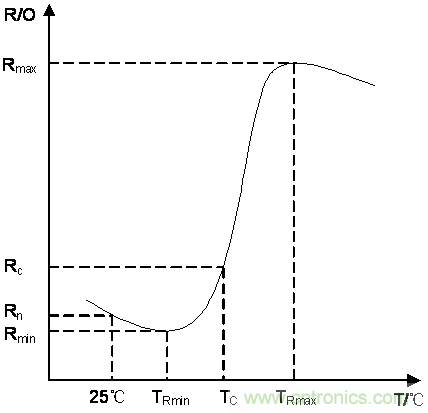

圖4 PTC電阻特性
1.最大工作電壓VMAX：最高允許溫度下，PTC電阻能夠持續承受的最大電壓；
2.保持電流Ihold：使PTC阻值穩定在工作點阻值時的電流；
3.觸發電流Itrip：能夠使電阻阻值呈現階躍增加的最小電流；
4.額定零功率電阻Rn：PTC在常溫下的初始電阻；
5.開關溫度TC：阻值呈現階躍增加的溫度，此時阻值為最小阻值的2倍。
選型考慮：Rn、Itrip、Ihold。

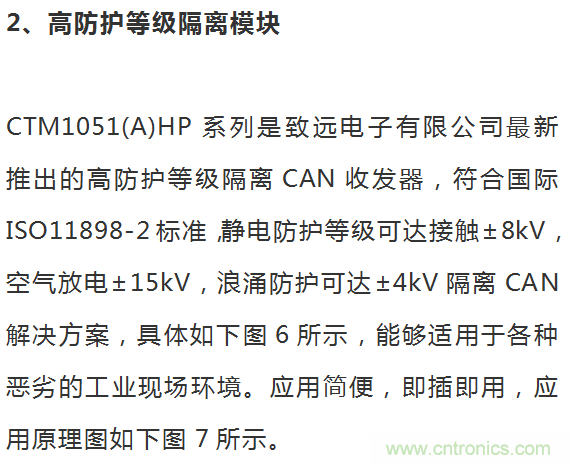

四、抗浪涌一體化方案
圖5 浪涌測試電路
圖6 CTM1051(A)HP的EMC性能

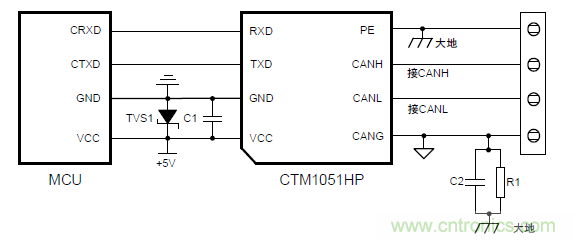

圖7 應用原理圖
來源：ZLG致遠電子
