晶體管放大電路的結構組成

發布時間:2019-07-15 責任編輯:lina

【導讀】對于晶體管放大電路,我們應首先了解該電路的特點和基本的工作流程。結合具體電路熟悉各電路的結構組成。然后,根據電路中各種關鍵元器件的作用、功能特點,對整體的電路類型進行劃分。最后,通過對電路單元的分析,完成對晶體管放大電路的識圖過程。

對于晶體管放大電路,我們應首先了解該電路的特點和基本的工作流程。結合具體電路熟悉各電路的結構組成。然后,根據電路中各種關鍵元器件的作用、功能特點,對整體的電路類型進行劃分。最后,通過對電路單元的分析,完成對晶體管放大電路的識圖過程。

晶體管最基本的作用之一就是放大,因此,使用晶體管制成的電路具有放大的作用。當輸入信號加至晶體管的基極時,基極電流IB隨之變化,進而使集電極電流IC產生相應的變化。由于晶體管本身具有的放大倍數β,根據電流的放大關系IC=β×IB,使經過晶體管后的信號放大了β倍,輸出信號經耦合電容器Cc阻止直流后輸出,這時在電路的輸出端便得到了放大后的信號波形。

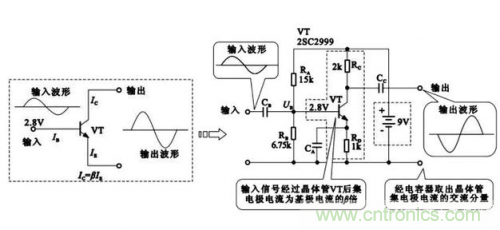

晶體管放大電路的結構組成

由圖可知,晶體管基極輸入的波形在晶體管中放大了β倍,使用該技術制成的放大電路,廣泛應用于彩色電視機、影碟機、電磁灶、手機等電子產品中。

眾所周知,晶體管具有電流放大的作用,其基極的電流最小,且遠遠小于另兩個引腳的電流,發射極電流最大(等于集電極電流和基極電流之和),集電極電流與基極電流之比即為晶體管的放大倍數。

2. 晶體管放大電路的結構組成
晶體管放大電路主要是由晶體管、電阻器和電容器等組成的。

電阻器RA和RB具有分壓作用,通過電源為晶體管的基極供電;電阻器RC通過電源為集電極供電;電容器CB和CC主要起到通交流隔直流的耦合作用。

晶體管放大電路中的核心器件就是晶體管,根據其結構的不同,又可以將晶體管分為NPN和PNP兩大類,如圖下圖所示。晶體管主要是由三個區組成的,分別為發射區、基區和集電區,這3個區域的引出線分別稱為發射極(C)、基極(B)和集電極(E),發射區與基區之間的PN結稱為發射結,基區與集電區之間的PN結稱為集電結。
