【導讀】線性失真時，輸出信號中不會有輸入信號中所沒有的新的頻率分量，各個頻率的輸出波形也不會變化。這種幅度的失真或者相位的失真是由該電路的線性電抗元件對不同頻率的響應不同而引起的，所以叫線性失真。由于是射頻器件對不同頻率的信號處理結果上的偏差，又叫頻率失真。
線性失真和非線性失真是電子信號處理中常見的兩種失真類型，它們各自具有不同的特點和影響。以下是關于這兩種失真的詳細解釋?zhuān)?/p>
線性失真
定義：

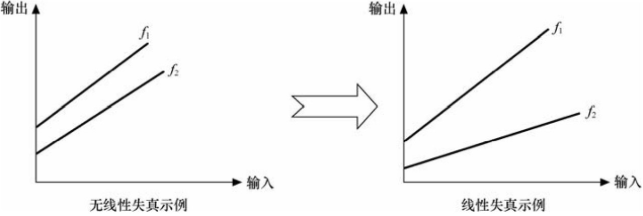

線性失真時，輸出信號中不會有輸入信號中所沒有的新的頻率分量，各個頻率的輸出波形也不會變化。這種幅度的失真或者相位的失真是由該電路的線性電抗元件對不同頻率的響應不同而引起的，所以叫線性失真。由于是射頻器件對不同頻率的信號處理結果上的偏差，又叫頻率失真。
特點：
頻率特性：線性失真主要是由濾波器等無源器件產生的，表現為射頻器件輸出的幅值變化特性和相位偏移特性對不同頻率的輸入有很大的不同。
波形保持：輸出信號中不會產生輸入信號中所沒有的新的頻率分量，各個頻率的輸出波形也不會變化。
原因：由電路的線性電抗元件對不同頻率的響應不同而引起。
影響：
線性失真會導致信號在幅度和相位上的變化，影響信號的傳輸質量和準確性。在設計或選擇無源射頻器件時，需要關注其頻率使用范圍，盡量減小線性失真的影響。
非線性失真
定義：
非線性失真亦稱波形失真、非線性畸變，表現為輸出信號與輸入信號不成線性關系，由電子元器特性曲線的非線性所引起，使輸出信號中產生新的諧波成分，改變了原信號頻譜，包括諧波失真、瞬態互調失真、互調失真等。
特點：
非線性關系：輸出信號與輸入信號之間不再是線性關系。
新頻率分量：輸出信號中會產生輸入信號中所沒有的新的頻率分量。
原因：主要由電子元器特性曲線的非線性引起，如晶體管等特性的非線性。
影響：
非線性失真會改變信號的頻譜，引入新的頻率分量，導致信號失真。在放大器中，非線性失真主要由放大器件的工作點進入特性曲線的非線性區引起，如飽和失真、截止失真等。為避免產生非線性失真，需要合理設置靜態工作點，并控制輸入信號的幅度。
總結
線性失真和非線性失真是電子信號處理中常見的兩種失真類型。線性失真主要由電路的線性電抗元件引起，表現為輸出信號在幅度和相位上的變化；而非線性失真則由電子元器特性曲線的非線性引起，表現為輸出信號與輸入信號之間的非線性關系和新的頻率分量的產生。在設計和應用電子系統時，需要充分考慮這兩種失真的影響，并采取相應的措施來減小它們的影響。
