【導讀】工程師拿到一個平板電容器的電場模型圖肯定會問到：電場是怎么擴散出去的呢？本文博主將試著從電荷的擴散角度解釋電路問題，具體是怎樣的呢？請看下文。

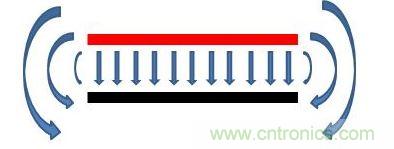

下圖為的平板電容器的電場模型圖：
紅線為正極電板，下面黑線為負極電板，藍色帶箭頭線為電場。那么，這個電場是怎么擴散出去的呢？
我們很自然的想到在我們生活中，存在各種各樣的擴散現象，比如水滴落到地面的擴散，不同密度的氣體的擴散等等，這些擴散，都是基于一個基本理論基礎，牛頓定律:F = M * A，在力的作用下對水分子或者氣體分子產生加速度。擴散的快慢取決于力的大小及質量的大小。

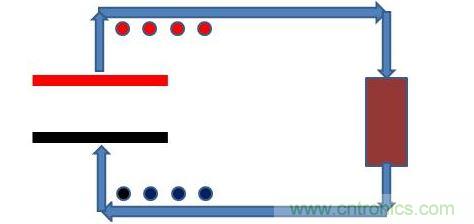

我們把這個平板電容器，接上電阻負載，如下圖模型：
我們試著從電荷的擴散角度解釋電路問題，正極因?yàn)槿鄙匐娮佣憩F(xiàn)為正電荷，負極因?yàn)橛羞^多的電子，而表現為負電荷。越靠近電容端，電荷密度越高，同種電荷相互排斥，相反電荷相互吸引，所以存在擴散基礎，通過擴散電荷實現了電流。
以上這個解釋，屬于經典物理的解釋，比較容易接受，實際上，這樣的觀點，也可以起很大的作用，起碼讓自己不惑，可以解釋很多現象，比單純的電路回路概念，提高了一個等級。因?yàn)檫@個擴散模型表達了信號是從源端到負載的過程，更接近電磁場理論了。常規的電路理論，腦子中，電子是從負極出來經過負載再回到正極，走一圈回去。
但是，以上的電荷擴散模型存在一個致命的邏輯錯誤，那就是，電荷，也就是電子存在質量，而我們都知道，信號的建立是光速，而要想達到光速，質量必須為零，所以，基于電荷的擴散模型，跟理論沖突，不符合實際。
那么這個模型中，那個東西是不存在質量的呢？那就是電場，電場是不存在質量的，所以具備達到光速的可能。但是又有一個邏輯問題，那就是，電場的質量為零，加速度應該是無限的，最終速度應該是無限的，為什么是光速定值呢？
我們再看物理學，有一個很有意思的現象，所有的公式，都是一個“等式”，自然界不存在“極點”，無窮大，那么既然電場的質量為零而導致加速度無窮大，速度無窮大，這個不符合自然界特點，所以，自然界必須引入另一個質量也為零的場，而這個場與電場的特性恰好相反以解決無窮大問題，這就是磁場，電場與磁場滿足安培定律和法拉第定律，相互約束。
電場與磁場是一陰一陽，相生相克的，如同男女，相互支持，相互約束，以近20年為一代的速度繁衍生息，而電場與磁場呢，恰好以速度C向前推進的時候，電場與磁場取得平衡，可以理解為速度C就是電場與磁場推進的平衡點，這個很類似L、C諧振回路的諧振點,只是普通的L、C回路，電場和磁場分別約束在L與C中，能量在一個維度上來回震蕩當電場能量最大時，磁場能量為0，當磁場能量最大時，電場能量為0，可以認為兩者相位相差90度正交，而電磁場，電場與磁場分布在三維空間上，電場與磁場為90度正交場，運動方向在第三個維度上，因?yàn)榭臻g上電場與磁場已經成正交90度了，所以運行時，兩者同相位運行，同時最大，也同時最小，以正弦波的方式向前運行。
