【導讀】某項目在進行ESD測試當中，當靜電槍靠近塑膠機器浮地產品的外殼進行空氣放電時12KV，機器容易死機，重啟或者VDD損壞。本文避重就輕，由EMC的點，來折射出EMC的面與體，我們選擇了材料與器件的EMC要點出發，深入地闡述電介質的特點及應用。
電磁兼容所要研究的內容涉及廣泛，它從EMC三要素出發，以國際標準組織研究并出具標準及方法，以第三方實驗室模擬測試為評估，以實際應用現場與最終裁判，涵蓋了物理，化學，環境，材料，電子學，工業工程，測量等自然科學與工程科學。
對于企業產品EMC設計來說，當項目工程設計中遇到EMC問題時，我們總會用不同方法去解決，成本與方案很多時候都大為不同，其主要原因?yàn)槊糠NEMC問題所體現的特征都大不一樣，因此所對應的方案與策略也不盡相同。
本文避重就輕，由EMC的點，來折射出EMC的面與體，我們選擇了材料與器件的EMC要點出發，深入地闡述電介質的特點及應用。
【現象描述】
某項目在進行ESD測試當中，當靜電槍靠近塑膠機器浮地產品的外殼進行空氣放電時12KV，機器容易死機，重啟或者VDD損壞。
【原因分析】

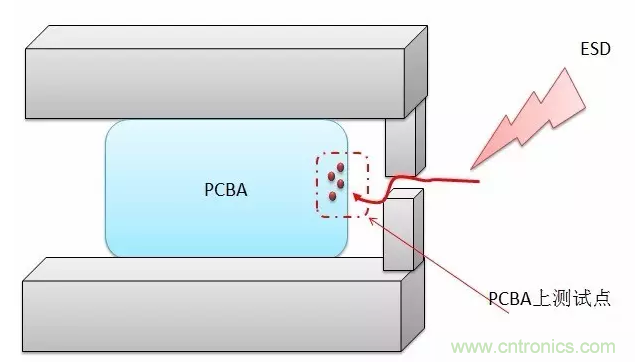

快速定位：通過拆機分析，我們發現ESD路徑為從外部靜電槍開始，經過塑料外殼上下的間隙，再打到PCBA上去，將PCBA上的軟件系統及硬件系統打掛，造成各種ESD失效現象。
深入分析：使用透明膠將如圖所示的PCBA上的裸露的測試點包住，在幾臺機器上都驗證15KV OK；聯合結構工程師計算一下外殼到PCBA的爬電距離為5mm，爬電距離明顯不夠，通過將靜電槍與PCBA的爬電距離拉遠至10mm，即使不采用任何措施，15KV也是OK了。考慮到項目結構，生產，可靠性等因素，我們采取了另外一種方式，將旁邊的走線鋪上白油或者綠油，測試依然OK。
【整改方案】
考慮到爬電距離不能改變，對于已經生產的產品，可使用粘性較強的美工膠紙粘貼在PCBA上或直接噴綠油蓋住測試點，對于之后的改版升級，建議直接將測試點挪到PCBA中央，并在PCBA板邊露GND銅。
隨便說兩句

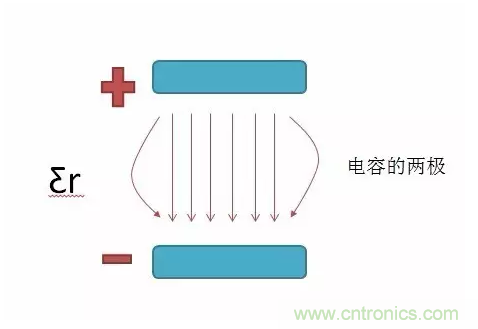

本案例中利用了電容的兩極原理，中間介質若沒被擊穿，那就是“場”的原理，如果被擊穿，那就是“路”的原理。
電容被擊穿，介質不再絕緣，成為導體，變成電路的導線；介質沒被擊穿，介質還是絕緣，電容還是電容，中間是電場。
