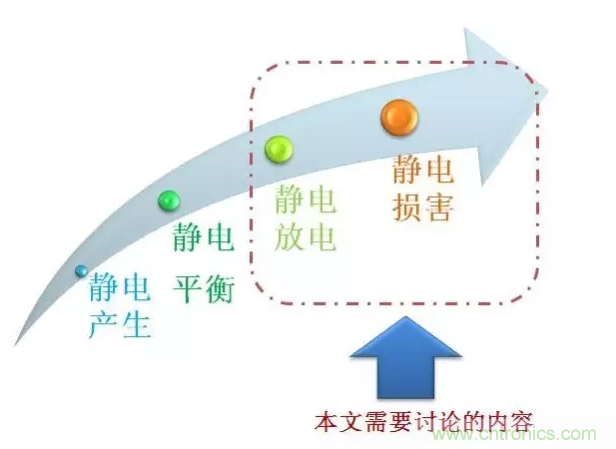

【導語】用靜電槍對插入到磁頭的帶銅箔的卡片，4KV大概率出現死機。其實低壓工作電子產品在實際客戶使用過程中面臨著頻繁的ESD放電危害，本文用一個實驗的方式對低壓產品在實際ESD測試中出現的故障，進行有力的闡述。
本實驗采用一張同樣大小的磁條卡，貼上銅皮后，模擬用戶在使用過程中的靜電產生與靜電發電的實際現象。靜電槍直接通過貼在磁條卡上的銅皮直接對磁頭放電。
【現象描述】
用靜電槍對插入到磁頭的帶銅箔的卡片，4KV大概率出現死機。
【原因分析】
通過拆機分析，ESD能量從靜電槍出發經銅箔傳至磁頭，再經過寄生參數傳至磁頭導軌，再對整機系統進行干擾，經過對比分析，將下圖中藍色框所指的線纜拔掉就可以解決問題，將線纜放倒在PCB上用美工膠紙固定也可以解決問題；為此，我們需要找到排線中的ESD敏感信號，經對比發現有其中兩根信號BOOT比較弱，經加TVS已經也可以解決問題。
【整改方案】
綜合考慮到生產與成本，我們不需改版，即將板間排線用美工膠紙固定在SAM板即可解決問題。因此，我們采取加美工膠紙的方式。
隨便說兩句
在設計過程中，就應該要盡量減少靜電空中耦合，如直接把板間排線改成板間連接器，并把連接器遠離ESD產生區域，放置另外一邊，豈不樂哉！
假使這排線沒法移動，而且因?yàn)檠b配問題而必須防止這里，那么在設計之初就應該增加對板間敏感信號的濾波處理！~
