第十一講 示波器基礎之RIS模式和Roll模式

發布時間:2010-01-29 來源:美國力科公司深圳代表處

中心議題:
  • RIS模式和Roll模式的工作原理
  • RIS模式只能用于穩定觸發的周期性重復性的波形
  • Roll模式主要用于低速信號
RIS模式
RIS模式即隨機內插采樣模式(Random Interleaved Sampling Mode),也稱ET模式。該模式下的基本原理如圖一所示。它只能用于穩定觸發的周期性重復性的波形。

在RIS模式下,通過多次捕獲的波形重組成一個完整的波形。為此,需要測量第一個采樣點和觸發點的時間,并以此為依據按等時間間隔的延遲產生下次捕獲的下一組采樣點。這樣多次采樣能使得等效的采樣率增加,譬如利用500 MS/s 采樣率的100 次單次采樣,使用RIS,可以達到50 GS/s 的最大采樣率,則采集得到的數據之間的定位間隔大約為20 ps。

采集這些數據的間隔和滿足時限的過程是隨機的。ADC 采樣之間的相對時間是變化的,事件觸發提供了必要的偏差,由時基以很小的分辨率測量。示波器要求有多個觸發來完成采樣。觸發的數量取決于采樣率:采樣率越高,就需要越多的觸發。示波器將這些數據段進行內插,填充時間間隔,這些時間間隔是最大單次采樣率的倍數,從而形成波形。但是,設備收集波形數據的實時間隔是非常長的,并且依賴于觸發速率和所需要內插的總量。示波器具有每秒捕獲大約40,000 個RIS 數據段的能力。

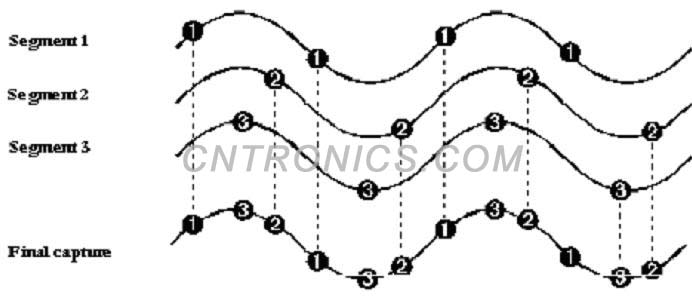

圖一  RIS模式的工作原理
圖一 RIS模式的工作原理

啟動RIS模式需要在TimeBase的菜單下選擇RIS按鈕。RIS模式可用來做階躍響應實驗的,但在工程師的實踐中用到這種模式的場合并不多,畢竟,周期性重復性的信號是不多的。有興趣的朋友可詳細閱讀附件資料。
[page]Roll模式
Roll(滾動)模式主要用于低速信號。像電源多路輸出的上電時序測量,電機轉速的監控,光盤驅動的控制等都需要用到滾動模式。

在該工作模式下,當采樣率低于示波器顯示的刷新率時,我們將采樣到的每一個采樣點都顯示到屏幕上,這就消除了在實時模式下波形刷新之間的死區時間。滾動模式下的顯示就如皮帶輪的移動,隨著采樣的進行,采樣點從左邊逐漸移動到右邊。有的示波器隨著調節時基增加會自動進入滾動模式。但有些示波器的滾動模式不是自動選擇的,每次要激活滾動模式時,必須設置好采樣率和時基,從時基對話框中手動選擇滾動模式。
圖二 Roll模式的工作原理
圖二 Roll模式的工作原理

在Roll模式下的采樣率會降低到最大10MS/s甚至更低。Roll模式下的最大采樣率與示波器的存儲深度有關。存儲深度越高,最大采樣率越大,但最大采樣率只有10MS/s。 所以,雖然這種模式下的采樣率之低使得看到的波形失真,但很多工程師為能看到這“大概”的過程也是滿足的。

有必要提醒的一點是,當您購買的示波器有足夠的存儲深度,譬如現在的WaveRunner Xi、WaveRunner MXi系列的標配有25MS,能在100MS/s的采樣率下捕獲到250ms的波形。250ms比絕大多數的電源軟啟動時間都長得多了,對有些很大功率的UPS,變頻器產品也足夠了。重要的是,用單次觸發方式看電源的軟啟動過程,不只是看直流的電壓和電流,還可以不失真地觀察到PWM信號的細節。
