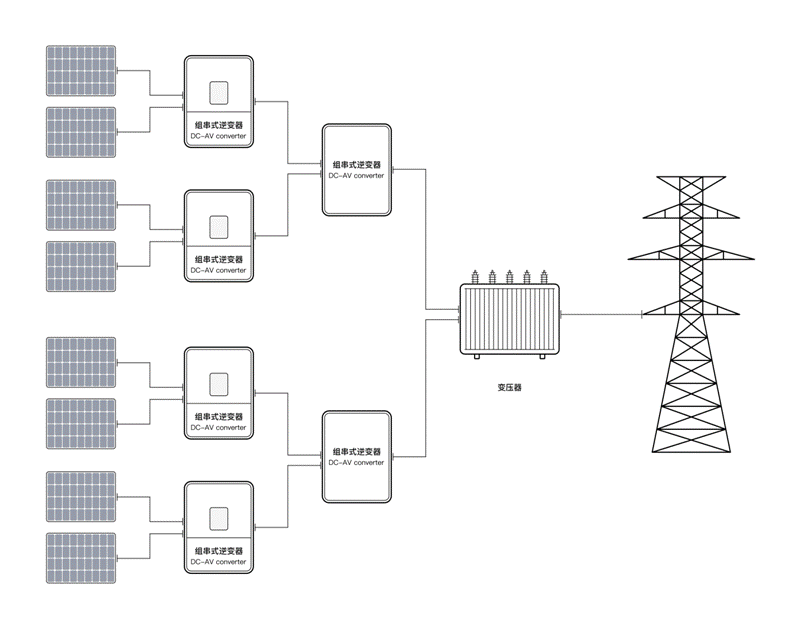

光伏逆變器（PV inverter或solar inverter）是可以將光伏（PV）太陽能板產生的可變直流電壓轉換為市電頻率交流電（AC）的逆變器，可以反饋回商用輸電系統，或是供離網的電網使用。光伏逆變器是光伏陣列系統中重要的系統平衡（BOS）之一，可以配合一般交流供電的設備使用。
光伏逆變器的轉換率是指逆變器將太陽能面板發出的電轉換成符合電網標準電力的效率。在光伏發電系統中，逆變器發揮著將太陽能面板發出的直流電轉換成交流電，并將這些交流電輸送至電力公司電網的作用，逆變器的轉換效率高，供自家使用及出售的電力就可增加。
光伏逆變器都有一定的損耗，為了給客戶產生更大的效益，國家標準以及企業標準都給出了一個整機轉換效率的限值，這樣才能規范逆變器市場并保證客戶的最大利益。這個限值的給出并不是盲目的，而是經過精密的計算以及大量的測試而得出的一個數值。對于有變壓器的逆變器轉換效率不得低于94%，無變壓器型逆變器的轉換效率不得低于96%。而企業為了贏得市場競爭，必須提高自己產品的轉換效率。
吹田電氣SPAW7000功率分析儀可搭載SCTX/H系列電流傳感器，當測試電流小于50A時，可以直接接入測量，當測試電流大于等于50A時，可接入吹田電氣電流傳感器，無需額外供電便可以方便地得出光伏測試系統的開路電壓Vo、短路電流Is、最大輸出功率Pm、最大輸出功率下的電壓Vpm、最大輸出功率下電流Ipm、逆變器轉換效率等參數，并可以記錄的實時數據進行分析。
將高精度功率分析儀接入到逆變器直流側與交流側，從早到晚每隔50ms(每秒采集20次)采集逆變器全功率期間直流側輸入電壓、輸入電流及交流側輸出電壓和輸電電流，分別計算各采集時間點(每分鐘)輸出功率和輸出效率，為直觀展現逆變器效率，可將不同負載情況下轉換效率擬合得到輸出效率分布趨勢圖，同時可根據不同負載率工況的轉換效率計算出逆變器平均加權總效率。在需要進行大電流測量時配合上電流傳感器能夠?qū)崿F(xiàn)多種電流等級的精確測量。
常見逆變器測試場景
逆變器轉換效率測試
定期檢測維護
準確定位故障
低壓穿越
一次側電壓和電流測量
二次側電壓和電流測量
