- 自諧振拓?fù)鋸牡椭?20mV 的輸入電壓升壓
- 可以獲取并使用小的溫差來產生系統電源
- 專為在采用極低輸入電壓電源的情況下啟動和運行而設計
- 低平均功率、高周期性高負載電流脈沖應用
凌力爾特公司 (Linear Technology Corporation)近日推出高度集成的升壓型 DC/DC 轉換器 LTC3108，該器件專為在采用極低輸入電壓電源的情況下啟動和運行而設計，例如：熱電發生器(TEG)、熱電堆和小型太陽能電池。其自諧振拓?fù)鋸牡椭?20mV 的輸入電壓升壓?？梢垣@取并使用小的溫差來產生系統電源，而不必使用傳統的電池電源。能量收集器專為那些需要非常低平均功率、但又要求周期性的較高負載電流脈沖應用而設計。例如，在許多無線傳感器應用中，只在低占空比條件下進行測量以及傳輸數據時才給電路供電。
LTC3108 運用一個小的標準升壓變壓器來提供一個完整的電源管理解決方案。其 2.2V LDO 可為一個外部微控制器供電，同時其主輸出可用引腳在 4 個 (2.35V、3.3V、4.1V 或 5V) 固定電壓中選擇一個，為無線發送器或傳感器供電。第二個開關輸出可由主器件啟動，以為沒有微功率停機功能的器件供電。甚至在輸入能源無法得到時，增加一個存儲電容器來提供連續功率。LTC3108 的極低靜態電流 (<6uA) 和高效率設計確保了盡可能快的充電時間，旨在滿足輸出存儲電容器的需要。LTC3108 的 3mm x 4mm DFN 封裝 (或 SSOP-16) 結合非常小的外部組件，確保為能量收集應用提供一個高度緊湊的解決方案。

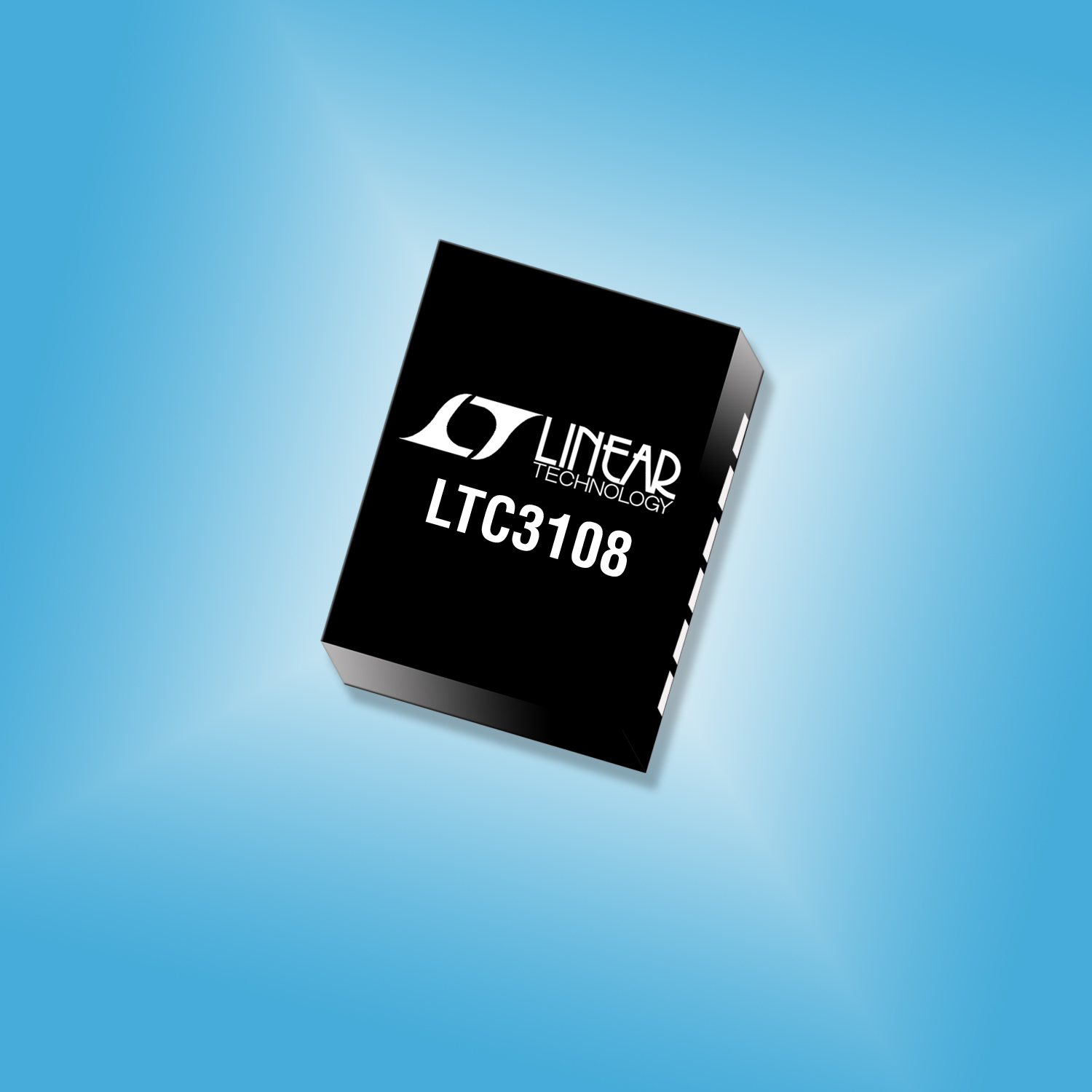

LTC3108EDE 采用 3mm x 4mm DFN 封裝，LTC3108EGN 采用 SSOP-16 封裝。
性能概要：LTC3108
• 工作于 20mV 輸入
• 完整的能量收集電源管理系統
1、 可選 2.35V、3.3V、4.1V 或 5V VOUT
2、 LDO：2.2V/3mA
3、 邏輯控制的開關輸出
4、 儲能輸出
• 電源良好指示器
• 超低 IQ：6uA
• 運用標準緊湊型升壓變壓器
• 小型 12 引線 (3mm x 4mm) DFN 或 16 引線 SSOP 封裝
