【導讀】本系列博客分為三部分，第一部分談了“診斷分流電阻連接誤差”，本文是第二部分，以實現精確的分流電阻連接為主題。我們今天將談談分流電阻設計架構和分流電阻廠商關于連接到其分流電阻的典型建議準則。有很多連接方式是錯誤的，唯有遵循分流電阻廠商的建議準則才不會出錯。
在下面的圖1中，看看左邊標有“理想(Ideal)”的分流電阻連接。理想的連接使用長度和尺寸都一致和相同的走線；這些走線連接到分流器制造商通常建議的分流處，最后由放大器測量或檢測的電壓正好對應于分流的有源部分的壓降?，F(xiàn)在，花點時間比較圖中所示的理想連接與“非理想(non-ideal)”連接。
圖1：理想的 vs 非理想的分流電阻連接
分流電阻設計
為獲得最大的能效，有必要了解分流器的結構。被焊入的分流器的端子通常是銅材料，與分流器本體是不同的材料，例如錳銅；分流器制造商正把這中間部分材料調節到一個確切的值。目的是準確地獲得電阻材料本身的壓降，并且在連接末端處沒有壓降。圖2顯示了制造商通常建議的雙端子分流電阻的連接點。檢測線連接在任意一邊的中間，就在分流電阻材料與銅引線接口的平面上。

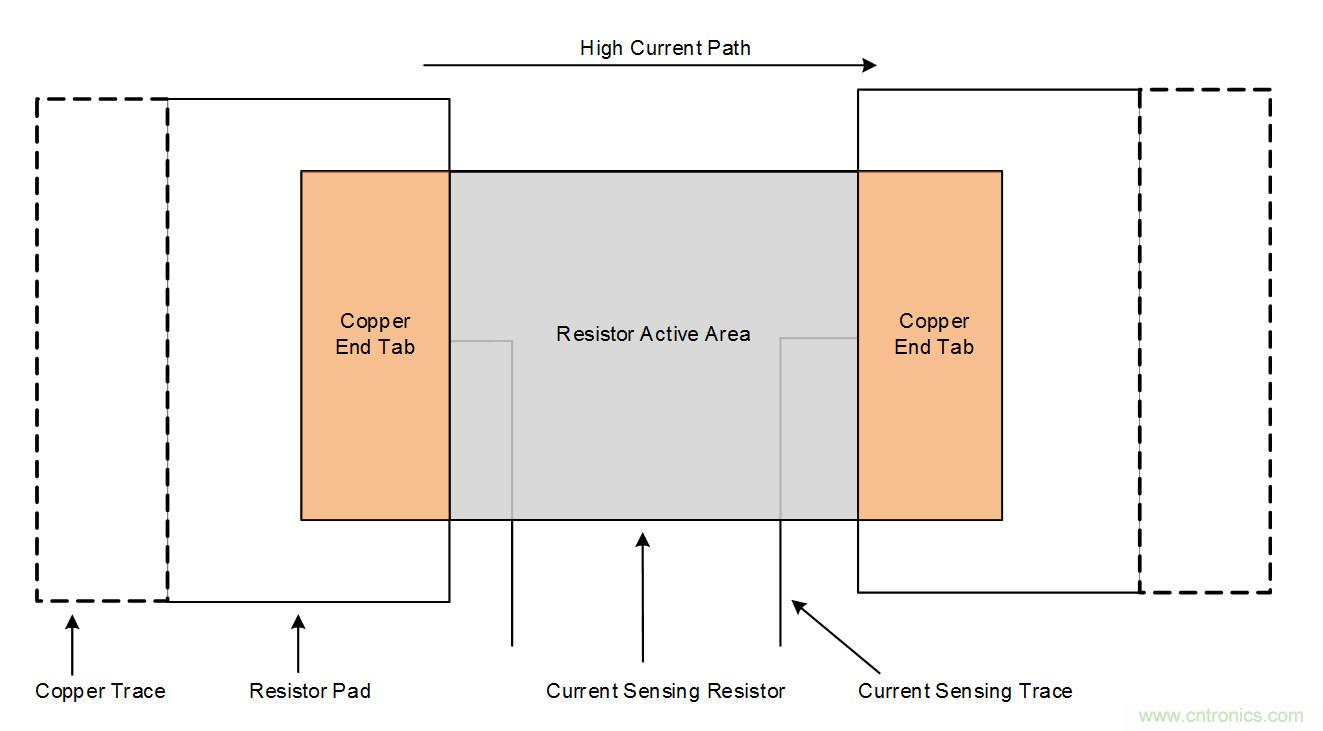

圖2：制造商通常建議的雙端子分流電阻的連接點
如果它們與圖2中突出顯示的不同，應始終遵循分流器制造商關于連接到分流電阻的建議。注意圖3畫出了雜散引線電阻和雜散檢測走線電阻- 一個不適當?shù)倪B接將對測量增加這些不必要的雜散電阻和增加誤差。

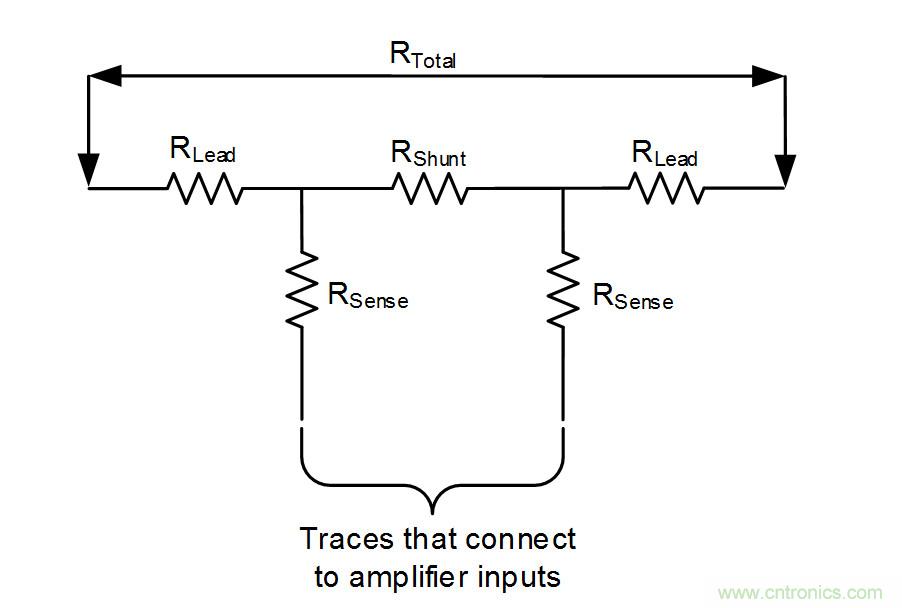

圖3：連接到雙端子分流電阻的雜散電阻(RLead和RSense)
圖4中所示的四端子分流電阻提供了一種更明顯的方法來連接開爾文(Kelvin)檢測線到分流器，同時保持了較高的準確度。但需要注意的是，四端子分流電阻器在成本方面沒有優勢.
圖4：制造商通常建議的四端子分流電阻的連接點
實現精確的分流電阻連接并不難，但這需要了解分流器制造商的連接指南和適當?shù)腜CB設計，以作出正確的連接。
請繼續關注第三部分，也是本博客系列的最后一部分，我們將以“好的分流電阻連接對比不良的分流電阻連接”為主題，綜合在第一部分和第二部分中所談的，看看設計合理的PCB，并比較連接良好的PCB和連接不良的PCB的測量數據。
