【導讀】移動電源正變得越來越受歡迎，因為電池容量勝過諸如智能手機和平板電腦的個人電子設備的運行功率。高性能CPU、大尺寸和高分辨率的顯示面板也使得運行時間縮短。這催生了諸如移動電源的快速備用電池的需求。
傳統上講，一個5V USB是智能手機和平板電腦等移動設備的標準電源。由于迷您USB的電流容量限制，一個5V電源只能至多提供10W電力，這可能需要6個多小時的充電時間。隨著移動設備的電池容量的增加，電池充電時間過長成為困擾消費者的一個難題。
為了改進用戶體驗，高電壓（> 5V）充電方法提供了更多的輸入功率并縮短充電時間，同時保持2A的相同的電纜電流。除了高電壓充電，許多移動電源廠商也通過集成電池電量計創造更加智能的移動電源，這使得用戶可以看到移動電源狀態、預期的充放電時間。這讓移動電源變得更加智能。它使得用戶能夠知曉移動電源的狀態、估計充電和放電時間。驗證也正成為一種趨勢。終端應用和移動電源充電前需要身份驗證。該理念可保持應用程序的整體電池壽命。
亞洲的移動電源設計師是早期采用這些新功能的人群；中國的一個領先移動電源供應商在其新設計中采用了TI的2.4 GHz CC2543系統片上系統（SoC）和bq25895。在供應商看來，輸入需要支持帶最大4A電池充電電流的12V / 9V / 5V適配器，而輸出放電功率為5V / 2.1A。

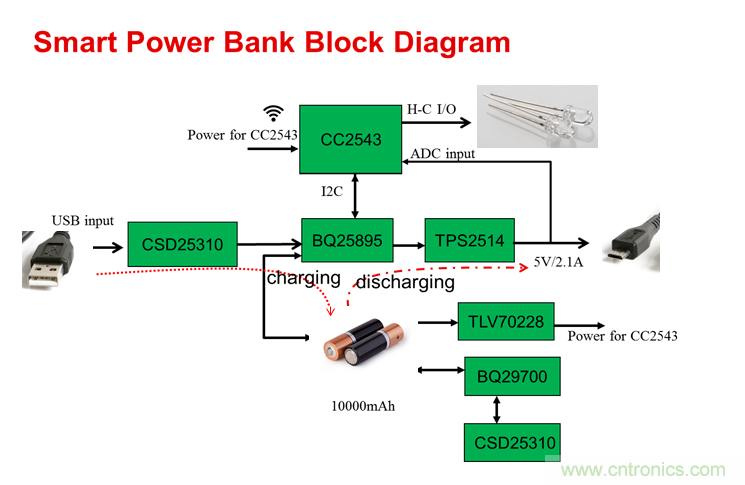

圖1是一個智能移動電源的典型框圖。8051 core、32kB閃存、1KB RAM CC2543 SoC充當系統控制器及無線收發器。本設計中的關鍵因素是使用CC2543器件的專有無線電實現低功耗和低成本的Bluetooth®低能耗信標的功能。
bq25895是一種單電池快速充電器，其可自動與適配器通信，并支持高電壓充電（降壓）。其充電電流可高達5A。在USB便攜式模式中，bq25895可充當升壓器，并輸出一個穩定的5V（3A的最大輸出電流）為諸如智能手機的連接終端設備提供電源。
TPS2514 USB專用充電端口控制器可與連接設備通信，以確保該設備可從移動電源提取最大功率。
圖1：支持高電壓充電的智能移動電源框圖
多家公司已提供了不同的高電壓充電協議，這其中包括TI。越來越多的智能手機和移動電源現在都具有高電壓充電功能。在這個競爭激烈的市場中，bq25895和CC2543 SoC可帶來額外價值，實現全快速充電能力，提高您的產品質量。通過訪問產品文件夾了解更多產品優點，并在下方做出評論讓我們了解您在尋找何種設備設計快速充電。
