【導讀】對于 PCB 電路板，相信很多人并不陌生，日常生活中也能經常聽到，但對 PCBA 或許就不太了解，甚至?xí)?PCB 混淆起來。那么什么是 PCB？PCBA 是如何演變出來的？PCB 與 PCBA 的區別是什么？下面我們具體來了解下。
對于 PCB 電路板，相信很多人并不陌生，日常生活中也能經常聽到，但對 PCBA 或許就不太了解，甚至?xí)?PCB 混淆起來。那么什么是 PCB？PCBA 是如何演變出來的？PCB 與 PCBA 的區別是什么？下面我們具體來了解下。
關于 PCB

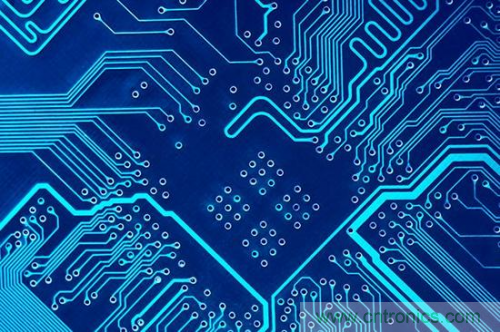

PCB 是 Printed Circuit Board 的簡稱，翻譯成中文就叫印制電路板，由于它是采用電子印刷術制作，故稱為“印刷”電路板。PCB 是電子工業中重要的電子部件，是電子元器件的支撐體，是電子元器件電氣連接的載體。PCB 已經極其廣泛地應用在電子產品的生產制造中，之所以能得到廣泛地應用，其獨特的特點概括如下：
1、布線密度高，體積小，重量輕，利于電子設備的小型化。
2、由于圖形具有重復性和一致性，減少了布線和裝配的差錯，節省了設備的維修、調試和檢查時間。
3、利于機械化、自動化生產，提高了勞動生產率并降低了電子設備的造價。
4、設計上可以標準化，利于互換。
關于 PCBA

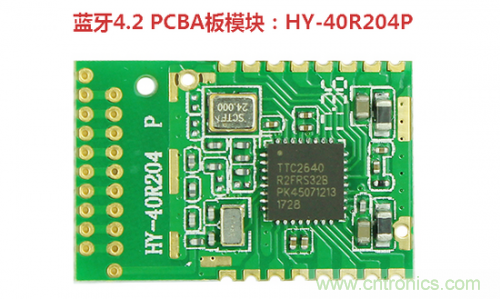

PCBA 是 Printed Circuit Board +Assembly 的簡稱，也就是說 PCBA 是經過 PCB 空板 SMT 上件，再經過 DIP 插件的整個制程。
注：SMT 和 DIP 都是在 PCB 板上集成零件的方式，其主要區別是 SMT 不需要在 PCB 上鉆孔，在 DIP 需要將零件的 PIN 腳插入已經鉆好的孔中。
SMT（Surface Mounted Technology）表面貼裝技術，主要利用貼裝機是將一些微小型的零件貼裝到 PCB 板上，其生產流程為：PCB 板定位、印刷錫膏、貼裝機貼裝、過回焊爐和制成檢驗。
DIP 即“插件”，也就是在 PCB 版上插入零件，這是一些零件尺寸較大而且不適用于貼裝技術時采用插件的形式集成零件。其主要生產流程為：貼背膠、插件、檢驗、過波峰焊、刷版和制成檢驗。
*PCB 與 PCBA 的區別*
從上面的介紹就可知道，PCBA 泛指的是一個加工流程，也可以理解為成品線路板，也就 PCB 板上的工序都完成了后才能算 PCBA。而 PCB 則指的是一塊空的印刷線路板，上面沒有零件。
總的來說就是：PCBA 是成品板；PCB 是裸板。
