【導讀】近年來，測試和測量設備行業一直在迅速發展。隨著電子設備變得越來越復雜，許多公司面臨著高度復雜的測試和驗證過程。更快的數據速率增加了工程團隊驗證新技術所需的時間，往往導致產品上市周期大幅延遲。泰克在工程社區聽到了許多工程師的抱怨，因此開發了TMT4裕度測試解決方案，提高了測試的協作性和易用性。
近年來，測試和測量設備行業一直在迅速發展。隨著電子設備變得越來越復雜，許多公司面臨著高度復雜的測試和驗證過程。更快的數據速率增加了工程團隊驗證新技術所需的時間，往往導致產品上市周期大幅延遲。泰克在工程社區聽到了許多工程師的抱怨，因此開發了TMT4裕度測試解決方案，提高了測試的協作性和易用性。
高速電路面臨的三個問題：信號完整性SI、電源完整性PI、電磁干擾EMI。
? SI是要保證數字電路各芯片之間信號的準確傳遞；
? PI是確保各部分電路和芯片的可靠供電和噪聲抑制；
? EMI是要確保PCB電路不干擾其它設備，也不被其它設備干擾；
? SI問題，一半以上是因?yàn)殡娫床缓脤?dǎo)致的信號質量問題；
? EMI問題，一個重要原因是PDN上的高頻噪聲尤其是電源/地之間的高頻噪聲。
SI問題，一半以上是因?yàn)殡娫床缓脤?dǎo)致的信號質量問題；EMI問題，一個重要原因是PDN上的高頻噪聲尤其是電源/地之間的高頻噪聲。

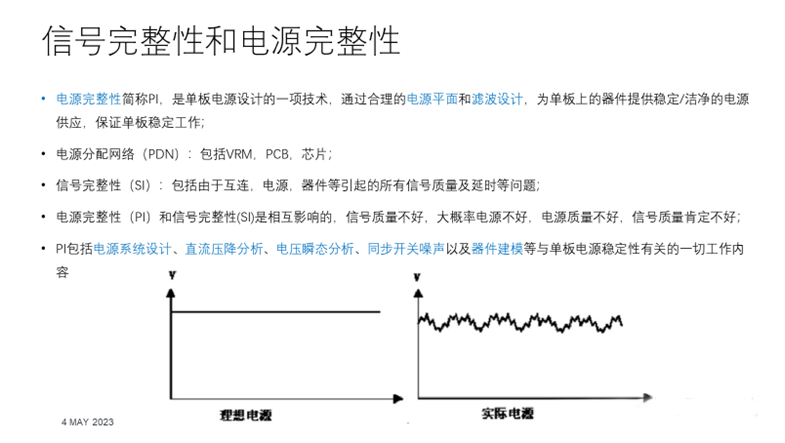

電源完整性簡稱PI，是單板電源設計的一項技術，通過合理的電源平面和濾波設計，為單板上的器件提供穩定潔凈的電源供應，保證單板穩定工作。電源完整性包括電源系統設計、直流壓降分析、電壓瞬態分析、同步開關噪聲以及器件建模等與單板電源穩定性有關的一切工作內容。
信號完整性SI是要保證數字電路各芯片之間信號的準確傳遞；電源完整性PI是確保各部分電路和芯片的可靠供電和噪聲抑制。當發現信號完整性不好時，會不會是電源完整性帶來的問題？當你發現時鐘抖動比較大時，可能是電源質量不好？當你發現系統有誤碼時，會不會是電源的控制環路不穩定？電源完整性(PI)和信號完整性(SI)是相互影響的，信號質量不好，大概率電源不好，電源質量不好，信號質量肯定不好。
電源測試既要測紋波噪聲，又要測環路響應、電源抑制比PSRR以及電源PDN網絡的阻抗，讓你的電源也有詩和遠方。
