【導讀】對于USB3.0來說，數據傳輸速度的加快以及即插即用的熱插拔動作，使得ESD防護更加重要。使用額外的ESD保護組件于USB3.0接口來防止ESD事件對數據傳輸?shù)母蓴_是絕對需要的。而在選擇ESD保護組件時也有必須要考慮的因素。
隨著芯片大廠英特爾2012年推出Ivy Bridge新平臺，芯片組支持USB3.0，確認USB3.0成為主流規格，預計在新的操作系統Win 8發酵下，將促成USB3.0快速地普及化。USB3.0的數據傳輸速度達到5Gbps，比USB2.0快上十倍。為實現如此高速的傳輸速度，USB3.0控制芯片必須使用最先進的半導體制程技術，所使用的組件閘極氧化層很薄且接面很淺，造成USB3.0的控制芯片對ESD的耐受能力快速下降。
另一個問題在于使用者最普遍的USB應用就是隨插即用、隨拔即關，然而這個熱插拔(Hot Plug)動作卻也經常是造成電子系統工作異常，甚至造成USB控制芯片毀壞的元兇。因?yàn)樵跓岵灏沃校捎诮涌诙说挠嵦柧€已經帶電，本身就像是個帶電的大電容會在接觸系統時作放電動作。這種現象等同于靜電放電效應會對系統產生嚴重破壞，我們一般稱這種現象為直接放電(Direct Injection)。目前在系統的靜電放電測試上，越來越多的廠商要求以Direct-Pin Injection方式測試產品，以此來仿真系統在客戶端使用時遭受到ESD事件的狀況。部份系統廠商甚至規范其產品的USB3.0連接端口以Direct-Pin Injection方式測試必須通過±8kV的ESD轟擊，并且系統必須在不受任何影響之下通過測試。因此，使用額外的ESD保護組件于USB3.0接口來防止ESD事件對數據傳輸?shù)母蓴_是絕對需要的。
對于USB3.0的高速接口而言，在選擇ESD保護組件時必須考慮到：
1. ESD保護組件若要能對系統提供有效保護，除了本身要能承受夠高的ESD轟擊外，還需要考慮箝制電壓(Clamping Voltage)是否足夠低，使得ESD的能量能被箝制在更低的電壓以防止系統內部電路受到損毀。因此箝制電壓是判斷ESD保護組件對于系統電路保護效能最重要的參數。
2.為確保USB3.0高速訊號傳輸時不會受到影響以及訊號的完整性，所以選擇ESD保護組件時，必須選擇其寄生電容越低越好，建議選擇寄生電容必須低于0.3pF。
3.在電子產品朝向輕薄短小的發展趨勢下，產品使用的印刷電路板面積已變得寸土寸金。針對USB3.0接口，使用單顆多信道的ESD保護組件為目前最經濟有效的選擇。
晶焱科技擁有先進的ESD防護設計技術，特別針對USB3.0的防護需求，推出AZ1065系列的ESD保護組件。為避免保護組件的寄生電容影響USB3.0的高速傳輸，AZ1065系列產品的寄生電容低于0.3pF，能夠順利通過5Gbps的Eye Diagram測試。
最重要的，AZ1065系列產品擁有最低的ESD箝制電壓，能夠有效地協助USB3.0接口通過以Direct-Pin Injection方式的±8kV靜電放電轟擊。圖一為利用傳輸線脈沖產生系統(TLP)量測AZ1065系列產品的電流對電壓曲線。在IEC 61000-4-2接觸模式6kV的ESD沖擊下(等效TLP電流約為17A)，箝制電壓僅有13V，能有效避免系統產品于ESD測試時發生數據錯誤、當機甚至損壞的情況。
此外，AZ1065系列產品提供了六個極低電容的接腳，可同時保護USB3.0的兩組差動對(TX和RX)與USB 2.0的差動對(D+和D-)，以及電源端VBUS的保護，具有縮小印刷電路板面積與降低布局(Layout)復雜度等優點，可節省系統成本。更特別的是其DFN-10的封裝并且采用交錯型式的接腳，提供印刷電路板布局時可利用穿透式(Feed through)的設計，如圖二所示。因此，AZ1065系列產品為目前USB3.0的最佳ESD解決方案。

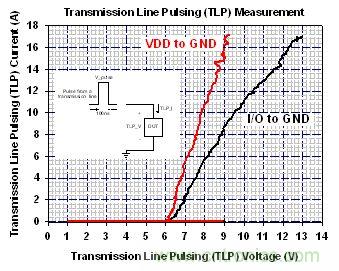

圖1：使用傳輸線脈沖產生系統量測AZ1065的電流對電壓曲線

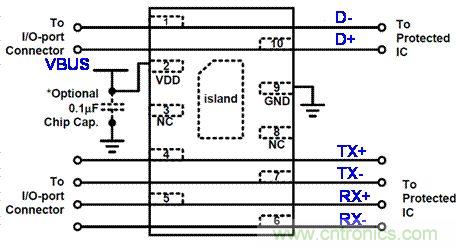

圖2：使用AZ1065作為USB3.0的ESD防護
