陶瓷電容器的靜電容量測量法

發布時間:2014-05-30 責任編輯:willwoyo

【導讀】本文將對陶瓷電容器的靜電容量測量方法進行說明。其中包括測量?jī)x器,測量原理,測量師需要注意的事項。通過對陶瓷電容器的靜電容量測量法的掌握,可以更加靈活的使用陶瓷電容器。

測量?jī)x器

一般使用LCR測試儀測量陶瓷電容器的靜電容量。

.測量原理

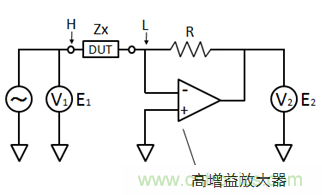

 LCR測試儀的代表性測量方法如圖所示,為自平衡電橋法。其原理如下。
DUT為Device Under Test的縮寫,指測量對象。高增益放大器會自動調整增益,使通過電阻R的電流與通過DUT的電流相等,DUT 的低電位側(圖中L一側)一直處于虛擬接地(電位=0)狀態。此時的輸入電壓E1及輸出電壓E2能測出相位角,如下所示。

E1=|E1|∠θ1=|E1|cosθ1+j|E1|sinθ1
E2=|E2|∠θ2=|E2|cosθ2+j|E2|sinθ2
通過這些數據與反饋電阻R,求出DUT的阻抗Zx。
Zx=R?E1/E2
=R?|E1/E2|?{cos(θ1-θ2)+jsin(θ1-θ2)}
其實部為Rx、虛部為Xx,求得的Xx通過Xx=j/ωCx可以計算出DUT的靜電容量Cx。

.注意事項

在對陶瓷電容器的靜電容量進行測量時,必須在規格書等相關資料上記載的正確測量條件下進行。需要注意的是由于電容標稱值等的不同其條件也有所區別。這里所說的條件,主要是指測量前的熱處理、測量電壓、測量頻率數。

另外,由于實際上包括測量電纜在內的測量端子的殘余阻抗和導納成分會影響測量結果,因此需要對測量端子進行補正。由于測量端子的補正是使用對端子頭直接接觸 DUT的部分為止的值進行測量并將其阻抗等成分從測量結果中減除的方法,因此需要預先測量出補正值。補正通常會使用短路補正和開路補正。
