在選用電阻的時候，如果避除高頻電路的特殊應用，一般我們只考慮電阻的功率，對于普通工程師，只要能通過流過電阻的電流選擇合適的功率，就可算做合格，如果能考慮到瞬時功率，就可以算做不錯的工程師。但要能真正正確使用電阻，只有做到這兩點還不夠，看了下面的文字您就會明白，原來用電阻還有這么多講究。
注：后面內容是我個人對一些實際應用做出的理解，不一定完全正確，只做參考。
先看一個簡單的電路圖，是通過采樣電阻R1和R2對流過LED燈的電流采樣，然后調整PWM輸出，以保證不同電壓下流過LED燈的電流恒定。
這個電路圖有一個讓人納悶的地方，為什么采樣電阻要用兩個？兩個3.9歐的電阻，好像用一個2歐的電阻也沒什么問題??？就算是電流比較大，我們可以選用更大功率的電阻來解決，裝一個電阻比裝兩個電阻要簡單方便，這樣的電路著實讓人有點迷糊。
[page]以我個人的理解，這種電路形式有以下優點：
1. 多個電阻更利于散熱，兩個1W的2歐電阻并聯使用和一個2W的1歐電阻單獨使用，流過同樣的電流，大多數時候兩個電阻并聯使用溫升要小，電阻在溫度高（比如高于70攝氏度）的條件下可以承受的功率會明顯下降，這樣兩個電阻并聯的電路效果會更好。
2.多個電阻可以通過電阻的組合得出更理想的電阻值，比如實際應用中1.95歐電阻比2歐電阻更合適，如果想直接買一個1.95歐的電阻肯定沒有兩個3.9歐的電阻方便，因為3.9歐是標準阻值，而1.95歐不是。

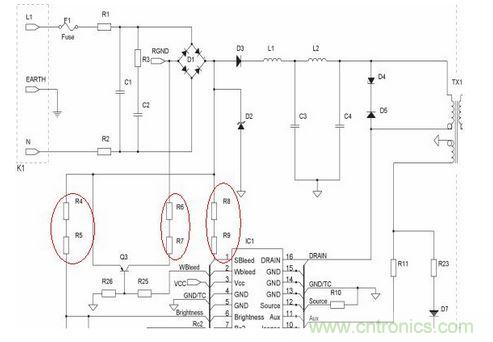

再看一個電源類產品中常見的電路，這個電路就更加“古怪”，圖中是R4和R5串聯、R6和R7串聯、R8和R9串聯。
這個電路中R4和R5的阻值之和通常為1M~1.5M，也就是說只要這兩個電阻的阻值和在這個范圍內都可以接受，對電路功能沒有明顯影響。于是這里就引出一個疑問，為什么這里要用兩個電阻串聯呢？
如果是功率原因，就算是230V的交流，一個1M的電阻承受的功率會符合此公式：P=(230*1.414)*(230*1.414)/1000000=0.105625W，只要選用一個1/8的電阻就夠用了，用功率來解釋說不通。
這種電路涉及到電阻兩個容易被大家忽略的參數“最大耐壓值”和“最大工作電壓”，電阻除了阻值、額定功率外，還有兩個重要參數是最大耐壓值和最大工作電壓，比如常見的1/4W插件電阻，通常最大耐壓值是500V、最大工作電壓為250V。
再來看上面的電路，如果我們把R4和R5合并成一個1/4W 1M的插件電路，功率上講是沒有問題的，但是230V交流通過整流橋后可以產生最高325V的直流電壓，這樣就會讓這個電阻長時間工作在300V左右的電壓下，時間一長，就會損壞這個電阻，但如果是用兩個510K的電阻串聯，每個電阻只分到大約150V的電壓，就可以保證電路長時間穩定工作。
