【導讀】無論是將藍色還是黑色作為第一環，都無法正確地將這5環輸入5環計算器中。然而這時，可以使用4環計算器進行計算。藍色、灰色、銀色、金色。那么第5環表示什么？
當5環電阻并非真的5環電阻時
我有時會收到這樣的問題——無法使用Digi-Key網站上的5環計算器來計算5環電阻的電阻值。
如下例所示：無論是將藍色還是黑色作為第一環，都無法正確地將這5環輸入5環計算器中。然而這時，可以使用4環計算器進行計算。藍色、灰色、銀色、金色。
這就出現了幾個問題。我如何確定電阻是4環還是5環？如果我的5環電阻實際只是個4環電阻，那么第5環表示什么？

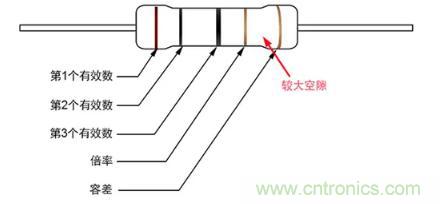

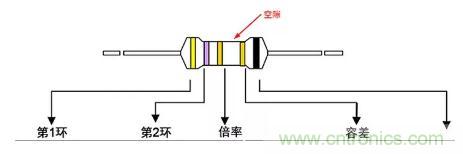

確定電阻環數的一個關鍵指標是觀察各環之間的空隙。大多數電阻公司會先在倍率和容差環之間設置較大的空隙，然后在其他環之間設置空隙。下面以Yageo供應的電阻為例，這是一個帶有特殊環的4環電阻。
下面是另一個由Bourns供應的5環電阻，與上述電阻相似。盡管不是非常明顯，但你可以看到，倍率和容差環之間的空隙要稍大一些。
如果可以確定你的電阻為4環電阻，而你一定想知道第5個環表示什么？這可能也有點復雜。

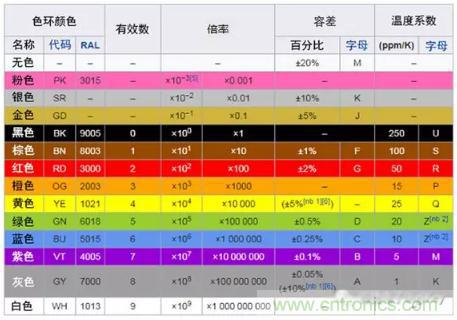

根據IEC 60062:2016的規定，標準顏色代碼可能表示溫度系數。

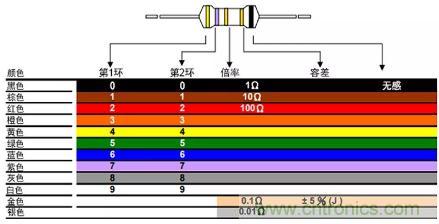

但這并不包括所有情況。例如，Yageo在某個系列中使用黑色第5環來表示無感。
嘗試識別所有顏色可以說是難上加難。如果是彩色的，那很可能表示IEC 60062:2016中規定的溫度系數。如果你的第5環是黑色的，你最好看一看該電阻廠商提供的規格書。
