- 超級電容器的原理、結構和特點
- Maxwell超級電容器結構
超級電容的容量比通常的電容器大得多。由于其容量很大，對外表現和電池相同，因此也有稱作“電容電池”。 超級電容屬于雙電層電容器，它是世界上已投入量產的雙電層電容器中容量最大的一種，其基本原理和其它種類的雙電層電容器一樣，都是利用活性炭多孔電極和電解質組成的雙電層結構獲得超大的容量。
超級電容器原理
電化學雙層電容器（EDLC）因超級電容器被我們所熟知。超級電容器利用靜電極化電解溶液的方式儲存能量。雖然它是一個電化學器件，但它的能量儲存機制卻一點也不涉及化學反應。這個機制是高度可逆的，它允許超級電容器充電放電達十萬甚至數百萬次。
超級電容器可以被視為在兩個極板外加電壓時被電解液隔開的兩個互不相關的多孔板。對正極板施加的電勢吸引電解液中的負離子，而負面板電勢吸引正離子。這有效地創建了兩個電荷儲層，在正極板分離出一層，并在負極板分離出另外一層。
傳統的電解電容器存儲區域來自平面，導電材料薄板。高電容是通過大量的材料折疊。可能通過進一步增加其表面紋理，進一步增加它的表面積。過去傳統的電容器用介質分離電極，這些介質多數為：塑料，紙或薄膜陶瓷。電介質越薄，在空間受限的區域越可以獲得更多的區域。可以實現對介質厚度的表面面積限制的定義。
超級電容器的面積來自一個多孔的碳基電極材料。這種材料的多孔結構，允許其面積接近2000平方米每克，遠遠大于通過使用塑料或薄膜陶瓷。超級電容器的充電距離取決于電解液中被吸引到電極的帶電離子的大小。這個距離（小于10埃）遠遠小于通過使用常規電介質材料的距離。巨大的表面面積的組合和極小的充電距離使超級電容器相對傳統的電容器具有極大的優越性。
超級電容器內部結構
超級電容器結構上的具體細節依賴于對超級電容器的應用和使用。由于制造商或特定的應用需求，這些材料可能略有不同。所有超級電容器的共性是，他們都包含一個正極，一個負極，及這兩個電極之間的隔膜，電解液填補由這兩個電極和隔膜分離出來的兩個的孔隙。

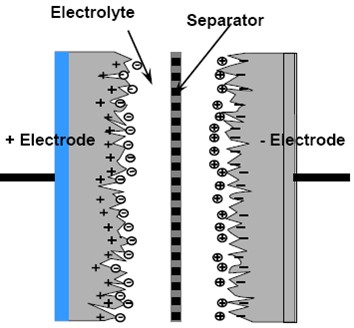

圖1. 超級電容器結構
超級電容器的部件從產品到產品可以有所不同。這是由超級電容器包裝的幾何結構決定的。對于棱形或正方形封裝產品部件的擺放，內部結構是基于對內部部件的設置，即內部集電極是從每個電極的堆疊中擠出。這些集電極焊盤將被焊接到終端，從而擴展電容器外的電流路徑。對于圓形或圓柱形封裝的產品，電極切割成卷軸方式配置。最后將電極箔焊接到終端，使外部的電容電流路徑擴展。
Maxwell超級電容器結構

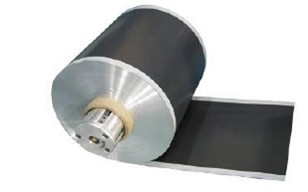

圖2. 超級電容器電極
圖3.電極——制勝的關鍵
超級電容器的特點
（1）充電速度快，充電10秒～10分鐘可達到其額定容量的95％以上；
?。?）循環使用壽命長，深度充放電循環使用次數可達1~50萬次，沒有“記憶效應”；
?。?）大電流放電能力超強，能量轉換效率高，過程損失小，大電流能量循環效率≥90%；
（4）功率密度高，可達300W/KG~5000W/KG，相當于電池的5~10倍；
（5）產品原材料構成、生產、使用、儲存以及拆解過程均沒有污染，是理想的綠色環保電源；
?。?）充放電線路簡單，無需充電電池那樣的充電電路，安全系數高，長期使用免維護；
?。?）超低溫特性好，溫度范圍寬-40℃～+70℃；
（8）檢測方便，剩余電量可直接讀出；
?。?）容量范圍通常0.1F--1000F 。
法拉，簡稱“法”，符號是F
1法拉是電容存儲1庫侖電量時，兩極板間電勢差是1伏特1F=1C/1V
1庫侖是1A電流在1s內輸運的電量，即1C=1A•S。
1庫侖=1安培•秒
1法拉=1安培•秒/伏特
