中心議題：

• 換個角度捕捉波形

解決方案：

• 跳出定勢思維、換角度思考
• 找到“飛鳥”的弱點

我們用觸發捕捉波形的時候一般都是考慮在要觀察的區域做文章，但由于示波器的觸發功能并非如我們所愿可以隨心所欲，所以有時翻遍觸發菜單可能也抓不到想要的“飛鳥”，特別是在一些觸發功能較簡單的低端示波器上，但這時如果我們跳出定勢思維，換個角度考慮，“飛鳥”說不定可以很順利抓到。

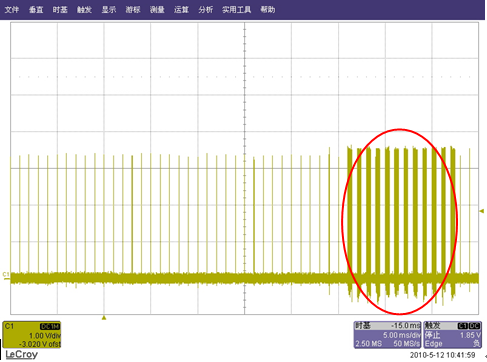

有一次測試一通信信號時，正常的波形是： 在某些情況下通信數據量會加大，而且隨著數據量的加大，會出現過沖，如下圖二；這些突發增大的數據和過沖就是我們關心的“飛鳥”： 由于這些通信數據量的加大是突發出現的，用手動抓到的突發數據量波形很難剛好在時基觸發點附近，這樣波形放大后我們需要觀察的區域可能會無法滾進屏幕里，即使能滾進屏幕里，放大后的波形也可能由于時基、采樣等原因而失真的比較嚴重。而在一般情況下，我們都是考慮把觸發電平設置在如下圖“正統”的波形范圍里，但這樣也就抓不到“飛鳥”了：
而且這個“飛鳥”和林中的“鳥”相比較很多特點差不多，用什么邊沿、脈寬、邏輯等觸發還拿它沒辦法；正一籌莫展之際，仔細觀察圖二，終于找到這個“飛鳥”的弱點，正常的波形沒過沖，而數據量突發增大的波形有，不過它跟我們經常見到的出現在波形上方的過沖有點差別（而我們往往習慣于在0軸上方找觸發點、設置觸發電平），它出現在0軸的下面，正因為這點差點讓它“飛”走了，弱點找到就好辦了，我們把觸發電平設置在0軸下面的過沖上，并按下normal或single的觸發模式，“鳥兒”很容易就抓到了： 這篇文章談的雖然不是什么高深的示波器觸發設置問題，但可以帶給我們一些啟發：有時遇到一些看似很難處理的問題時，不妨換個角度、方式去考慮，可能會收到意想不到的效果，正應了那句――柳暗花明又一村。

惠州市德賽西威汽車電子 Liu Xiaodong
