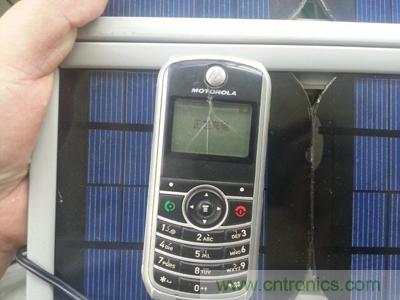

【導讀】純手工打造太陽能弱電充電照明系統，能給小手機充電、給移動電源充電，還能點亮LED甚至做路燈，40張照片的圖文解說哦！有創意的牛人就是這樣煉成的，快來圍觀吧！
太陽能弱電充電照明系統元件：

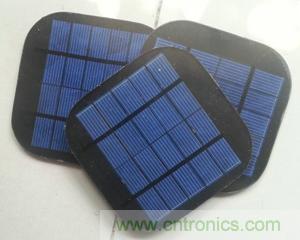

- 太陽能板（5V260MA）
- 廣告相框
- 接線柱
- 二極管
- 導線若干
- 移動電源
- 壞的攝像頭
- 捆扎帶

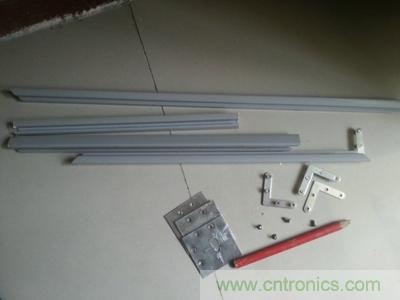

廣告相框是舊的，本來想用鋁合金的，但加工有點難度就放棄了
量出電池板的長度開始制作邊框

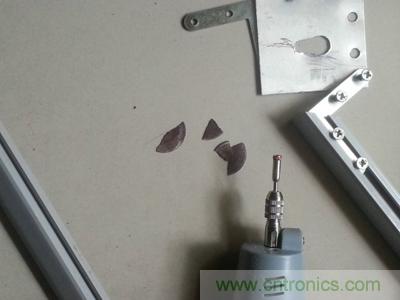

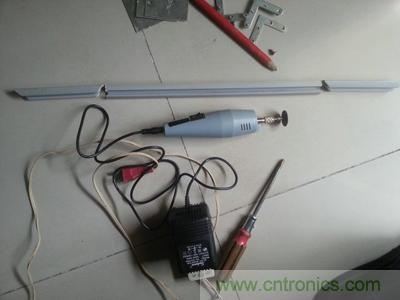

電磨的磨片都磨碎了

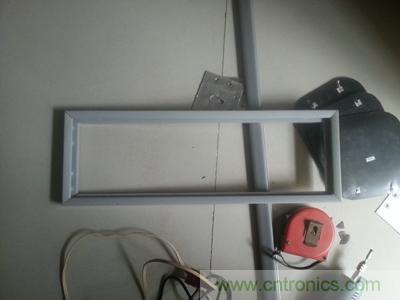

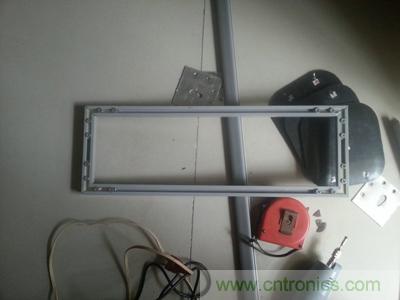

一個成品框，因?yàn)闆]有專業切角的切割機只能手工一點一點的對齊，中途還切角過大報廢了兩根。

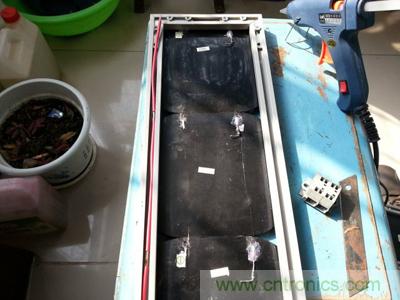

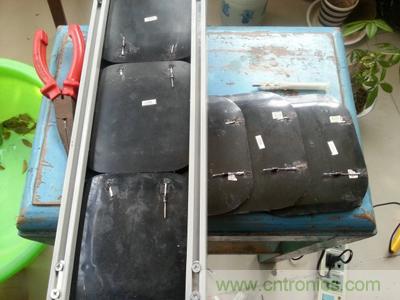

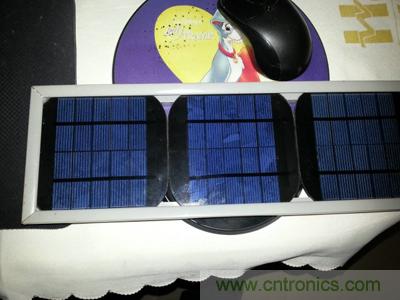

放入三個電池板正好，嚴絲合縫。

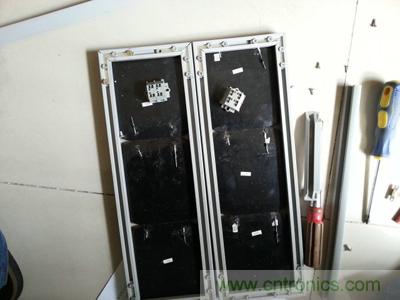

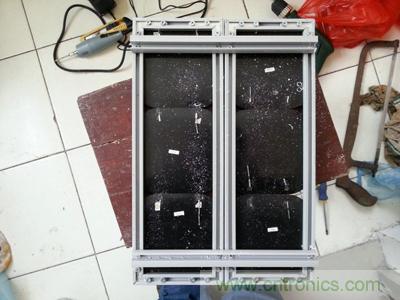

相同方法制作另一個框架

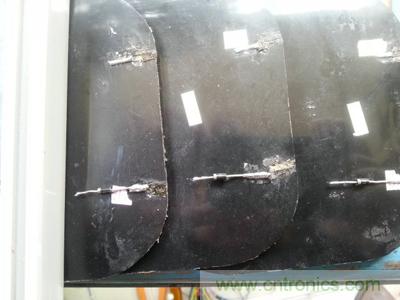

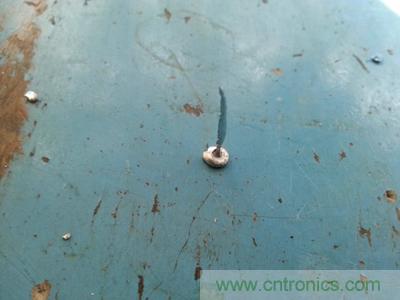

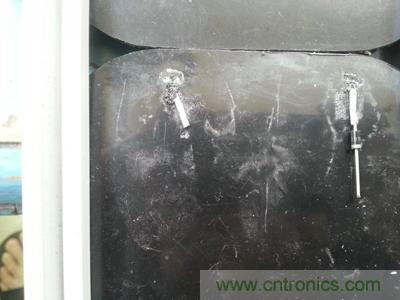

把二極管焊接上，防止回流損壞電池板。
焊工不咋的。

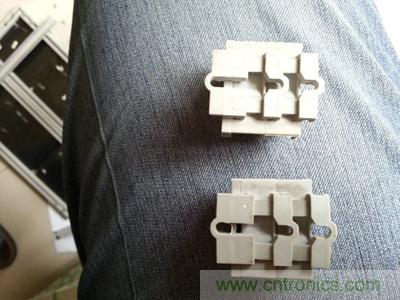

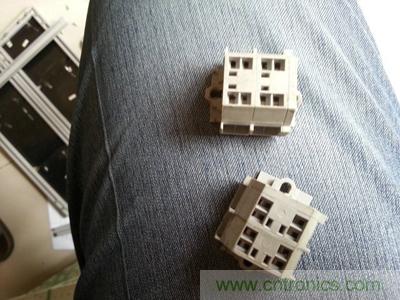

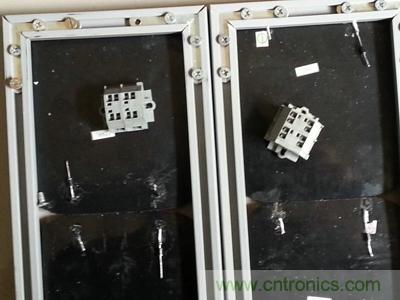

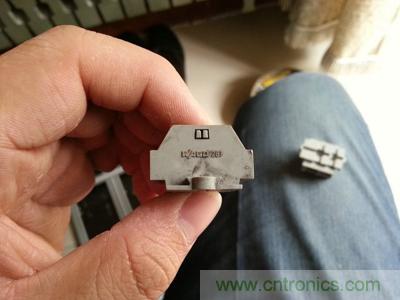

找出接線柱，在考慮是用兩個還是一個。

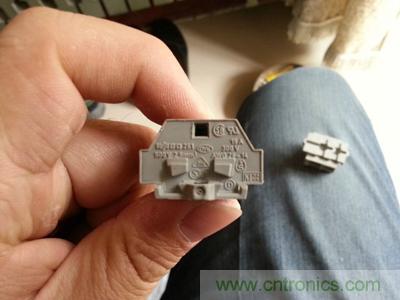

接線柱的質量很不錯的，最終定下用一個接線柱，將兩組電池板固定在一起。
[page]

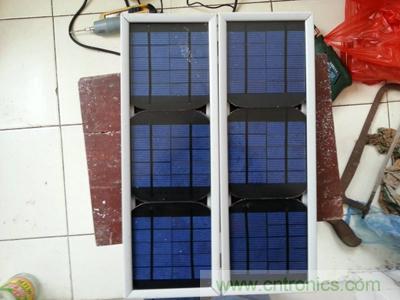

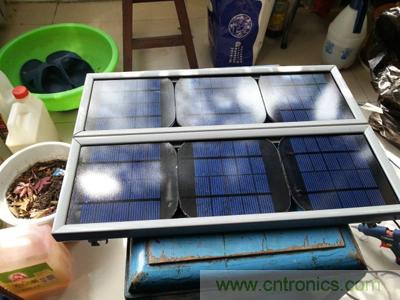

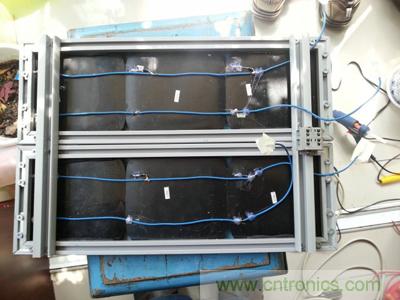

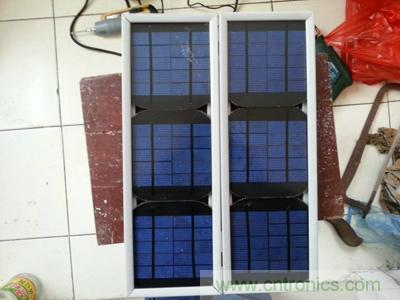

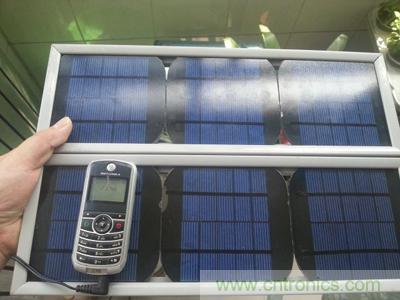

合并后還不錯。

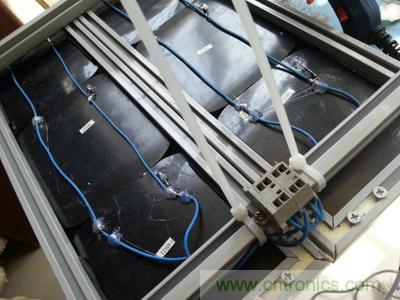

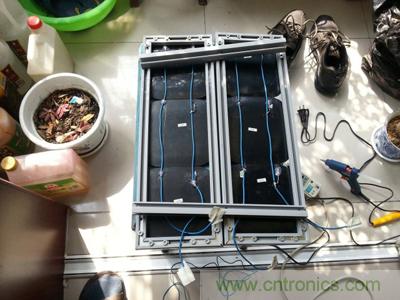

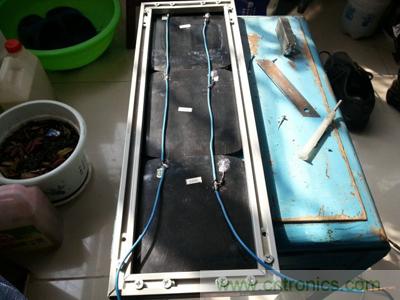

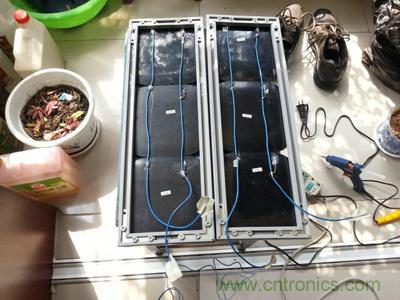

拆開，開始焊接導線，電池板采用的是并聯，每個焊點都打了熱熔膠來固定，防止把引腳折斷。
將接線柱安裝好
做了一個半有事出門，用裝修膠帶粘住導線裸露部分，省得不小心碰到短路惹麻煩。

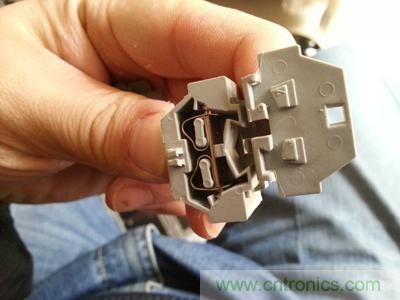

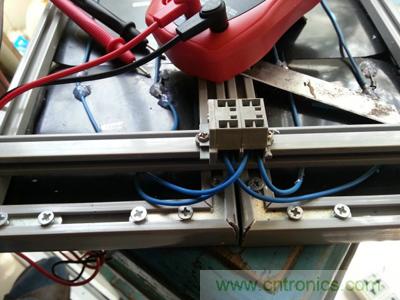

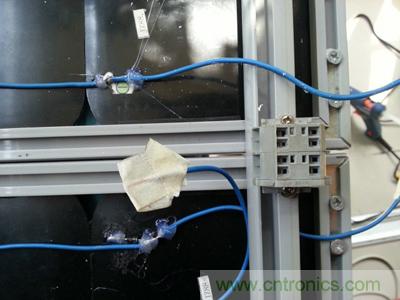

導線插入，這個接線柱用小螺絲刀按壓插入導線夾緊就好，很方便。
[page]

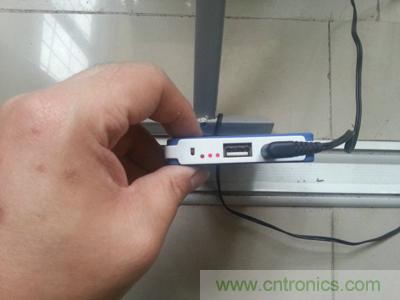

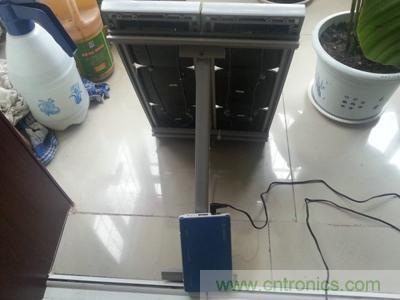

給移動電源充電，因?yàn)闆]有小電瓶，只能把撿來的移動電源當儲存了。
[page]

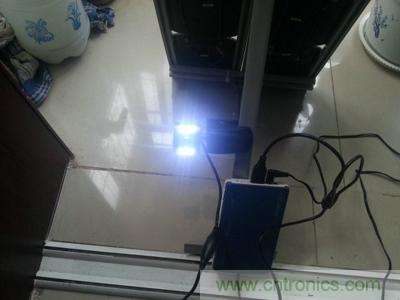

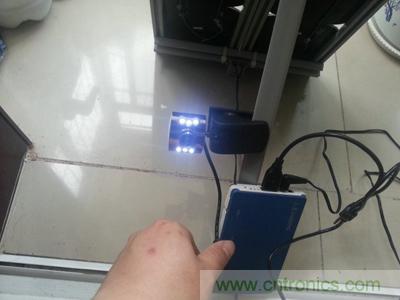

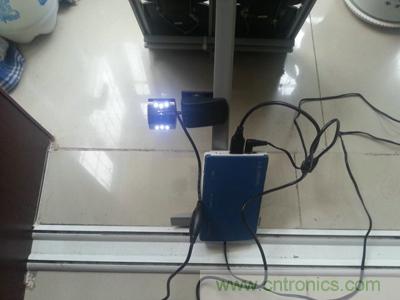

最暗，再小就熄滅了；這個充滿移動電源需要3個半小時。移動電源上的開關控制輸出，還算方便。

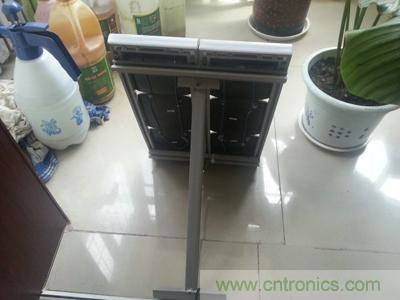

這個基本上算是完成了，等有時間把外殼換成鋁合金的，把他們架在外面，做兩個路燈。
