【導讀】隨著新能源觀念的普及，光伏發電的應用越來越廣。光伏逆變器是光伏發電系統的重要組成部分，與其相關的業界標準亦在不斷的設立與完善，尤其是針對其一些特有功能提出了測試要求。本文將會為大家介紹這些特有功能及如何對其進行測量的。
光伏逆變器是什么
逆變器是一種將直流電轉換成交流電的設備，其應用范圍十分寬廣。而光伏逆變器，則是針對光伏發電系統而設計的一種特種逆變器。
光伏發電的核心是利用光伏組件(就是人們常說的太陽能電池板)將太陽能轉化為電能，但由于光伏組件只能生成直流電，且大小與陽光強度有關，難以直接利用，因此需要將這種直流電通過光伏逆變器轉換成我們常用的交流電，方便電力的傳輸與利用。

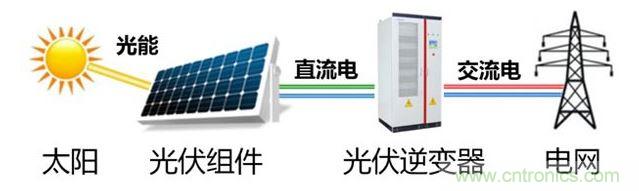

圖1 1太陽能發電系統原理
光伏逆變器與普通逆變器的區別
既然光伏逆變器的作用是把直流電轉換成交流電，那么可否用普通逆變器替代使用?答案自然是否定的。術業有專攻，光伏逆變器與普通逆變器相比，區別體現在其具備最大功率點跟蹤(MPPT)功能與針對電網安全的低電壓穿越能力。
尋求輸入功率最大化：MPPT
正如光伏發電原理中所提到的，光伏組件的發電能力是隨著陽光強度、溫度和其他環境因素變化的，在不同日照強度下都存在一個最大功率輸出點。光伏逆變器通過MPPT模塊，控制自身輸入端(即光伏組件輸出端)的工作電壓大小，使得光伏組件工作在最大功率點輸出狀態下，實現光伏逆變器的最大功率輸入，提高陽光的利用率。
圖1 2最大功率點跟蹤
MPPT效率評估專家：PA功率分析儀
過去測試人員在進行MPPT效率評估時，需要先用功率分析儀測試出一段時間內的光伏逆變器輸入功率的積分，然后再通過公式人手計算出MPPT效率，測試效率低下。
PA6000功率分析儀具備動態與靜態MPPT效率測量功能，在積分模式下可實現MPPT效率的高精度自動測量，直接顯示效率測量結果，節省了人工處理數據的時間。

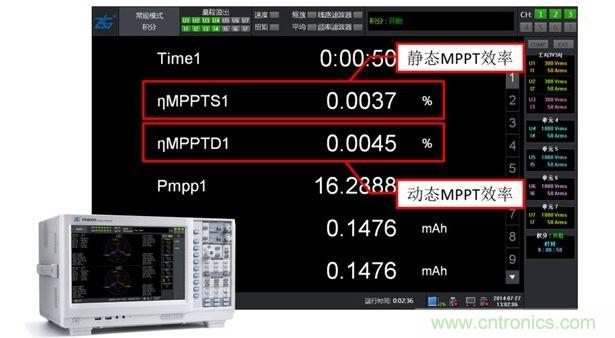

圖1 3 PA6000功率分析儀-MPPT效率測試
電網穩定的衛士：低電壓穿越能力
任何并網型的光伏逆變器，都必須具備低電壓穿越能力。這意味著，當電網電壓異常跌落時，光伏逆變器能在一定時間內保持對電網供電，保持與電網的連接，支撐電網電壓并輸出無功功率，避免電網持續跌落造成電網供電癱瘓。
低電壓穿越自動化測試：測試管理軟件PAM
PA6000功率分析儀獨有10ms的數據刷新率，可對工頻電壓進行半波分析，是行業內唯一能實現真實低電壓穿越測試的功率分析儀。
傳統的低電壓穿越測試步驟繁瑣，需要人工記錄大量數據和計算，十分耗時。PA功率分析儀標配的PC端測試管理軟件PAM首創低電壓穿越自動測試功能，符合NB/T 32004-2013標準的測試要求，完美實現整個測試的自動化數據記錄，并可快速導出標準報表，大幅提高了測試的效率。
圖1 4PAM軟件低電壓穿越自動測試界面
