【導讀】電阻值的計算，我們在高中時期就會了，那么上拉電阻阻值的計算是怎么樣的呢？下面由小編為您介紹OC門和OD門上拉電阻阻值的計算技巧。
首先來看一下什么是OC門和OD門，OC門是集電極開路(Open Collector Gate)集成TTL門電路，即TTL門電路的一種，顧名思義，其集成電路內部輸出管的集電極開路。在使用中門電路的輸出端必須經上拉電阻接另一電源電壓。通過調節數值或上拉電阻阻值，可以改變輸出端輸出的高電平的數值或輸出的驅動電流值。這就是OC門與普通TTL門電路的主要區別。除此，兩個以上OC門的輸出端可以并聯，而普通TTL門電路輸出端不能隨便并聯。OD門是漏極開路(()pen Drain Collector Gate)集成CMOS門電路。它的特性和使用情況與OC完全相同。
在單個OC(或OD)門的使用中，單個OC(或OD)門電路的輸出端與外接電源之間需接上拉電阻R，否則輸出端無高、低電平。在輸入信號作用下，當門電路內部輸出管飽和時，通過電阻R的電流是內部管的飽和電流。減去內部管的飽和電流在電阻R上的壓降就是輸出端y的低電平輸出電壓值。在信號作用下，當內部輸出管截止時，通過電阻R的電流是內部管的截止電流。減去內部管的截止電流在電阻R上的壓降，就是輸出端y的高電平輸出電壓值。如果輸出端外接負載.電阻上的壓降還要考慮負載電流，而負載電流的方向和大小由輸入特性決定。這就是計算電路中電阻阻值的技巧。

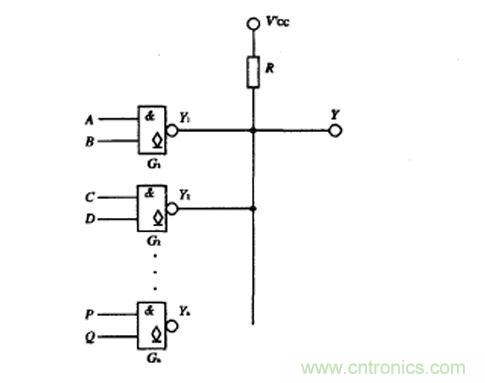

另外，上拉電阻在多個OC或(或OD)門的使用中，也有一定的計算機巧，多個OC或(或OD)門的輸出端并聯，共用一個上拉電阻，否則輸出端無高、低電平。這種連接叫“線與”。
Y=Y1·Y2·...·Yn，可見，Y1，Y2，...Yn，中只要有一個以上為低電平時，y就為低電平;而只有Y1，Y2，?，Yl均為高電時，Y才為高電平。在輸入信號作用下Y為低電平時。根據Y1，Y2，?，Yn的輸出情況，所有輸出低電平的集成電路內部輸出管的飽和電流決定電阻R上的壓降。Vcc減去內部管的總飽和電流在電阻R上的壓降就是輸出端y的低電平輸出電壓值。在輸入信號作用下Y為高電平時，所有集成電路內部輸出管的截止電流決定電阻R上的壓降。Vcc減去內部管的總截止電流在電阻R上的壓降。就是輸出端Y的高電平輸出電壓值。如果輸出端外接負載門，電阻上的壓降還要考慮負載電流，而負載電流的方向和大小由負載門的輸入特性決定。這就是下圖中電路中電阻阻值的技巧。
