【導讀】從水池水泵到空氣凈化裝置，閉環控制都是嵌入式系統最基本的任務之一。通過改進架構，PIC®和AVR® 8位單片機（MCU） 針對閉環控制進行了優化，讓系統能夠降低中央處理器 (CPU) 的負載，從而管理更多任務并實現節能。為了幫助設計師最大限度提高系統的性能和效率，Microchip Technology Inc.（美國微芯科技公司）日前推出了全新的PIC18 Q10和ATtiny1607系列產品，可提供多個獨立于內核的智能外設 （CIP），簡化開發過程，并迅速響應系統事件。
PIC18 Q10 和 ATtiny1607 MCU非常適用于使用閉環控制的應用，其主要優勢是CIP能夠獨立管理任務，降低CPU的處理量。借助基于硬件的CIP，系統設計師還可以節省時間并簡化設計工作，這可以顯著降低編寫和驗證操作所需的軟件數量。兩個系列的產品均可保證功能安全，可在最高5V的電壓下工作，可提高抗干擾性，并與大多數模擬輸出和數字傳感器兼容。

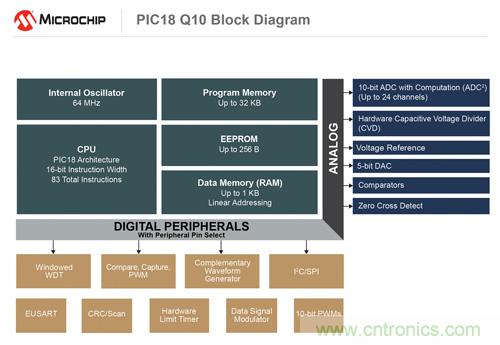

新型ATtiny1607系列采用緊湊型3 x 3 mm 20引腳QFN封裝，針對空間受限的閉環控制系統（如手持式電動工具和遙控器）進行了優化。 該系列器件不僅集成了高速模數轉換器（ADC），提高模擬信號轉換速度從而產生確定性系統響應，還提高了振蕩器精度，使設計師能夠減少外部元件并節省成本。 PIC18 Q10系列的CIP包括互補波形發生器 （CWG）外設，可簡化復雜的開關設計；帶計算功能的模數轉換器 （ADC2），可在硬件中執行高級計算和數據過濾，完全無需內核干預。 此類CIP讓CPU能夠執行人機接口 （HMI） 控制等更復雜的任務，并在無處理需求時保持低功能模式，實現節能。
Microchip的8位MCU業務部副總裁Steve Drehobl表示：“我們看到各種嵌入式控制應用對靈活的PIC和AVR單片機的需求持續增加。 通過潛心研究閉環控制系統設計師所面臨的挑戰，我們已經在PIC18 Q10和ATtiny1607系列產品中實現了前所未有的易用性和性能。”
開發工具
所有PIC18 Q10 產品均受MPLAB® 代碼配置器 （MCC）支持，免費的軟件插件提供圖形界面，便于配置外設和功能。MCC 已集成到Microchip可下載的MPLAB X 集成開發環境 （IDE）和無需下載的云端MPLAB Xpress IDE中。集成完備的Curiosity高引腳數（HPC）開發板 （DM164136）是一款功能豐富的快速原型設計板，也可用于著手使用這些MCU進行開發。
ATmega4809 Xplained Pro（ATmega4809-XPRO）評估工具包支持利用ATtiny1607系列快速完成原型設計。這款通過USB供電的工具包包含觸摸按鍵、LED和擴展連接頭，可實現快速安裝，板上還附帶有編程器/調試器，與Atmel Studio 7集成開發環境 （IDE）和Atmel START（一款免費在線工具，用于配置外設和軟件，以加快開發）無縫集成。
供貨
PIC18 Q10和ATtiny1607 現已支持樣片申請和批量訂購。
