- 以低電壓同時驅動多個LED
- 串聯的優點在于亮度均勻
液晶顯示器背照燈、一般照明器具、路燈等用途需要同時驅動多個高亮度LED。這些LED 需要串并聯組合連接，并且需要進行驅動。
例如，驅動28盞LED時，可以設想的連接方法有六種。一種是先串聯14個LED（LED串）然后并聯兩條這樣串聯而成的LED串（14串聯×2并聯）。除此之外，還有7串聯×4并聯、4串聯×7并聯、2串聯×14并聯、28串聯×1并聯、1串聯×28并聯等連接方式。
究竟哪種連接方法最佳呢？回答這個問題需要了解串并聯的優缺點。
串聯的優點在于亮度均勻
串聯的優點是同串的LED亮度均一。因?yàn)橄蛩蠰ED供應的電流相同。而且，驅動用IC只需輸出一個電流，就能夠點亮串聯的全部LED，電路的結構簡單。除此之外，即使一個LED短路發生短路故障，其他LED仍能繼續點亮也是其優點所在。
缺點是驅動電壓較高。14個LED 串聯時，假設1個LED 的正向壓降（VF）為4V，則驅動電壓需要56V。如果28個串聯，則高達112V。除部分半導體廠商的產品之外，高驅動電壓的LED 驅動IC 的可選范圍極窄。

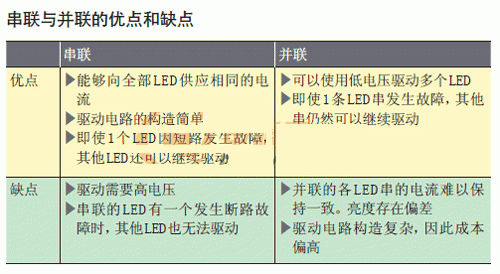

串聯與并聯的優點和缺點
除此之外，還存在一個LED 發生斷路故障后，串聯的LED全部無法點亮的缺點。
并聯的優點有兩個。一個是能夠以低電壓同時驅 動多個LED。如果是2串聯×14并聯的構造，那么，8V的驅動電壓可以驅動28個LED。另一個優點是當一個串聯LED 因某種原因發生故障時，其他串聯的LED 可以繼續點亮。也就是說，可以組成不易受故障影響的電路。
LED 照明社區更新了大量精彩的內容,可查看：
http://www.jiesiwhcm.com/bbs/forumdisplay.php?fid=112&page=1
[page]
缺點也有兩個。一個是并聯的多個LED串的供電電流難以控制到相同數值，所以每串LED的亮度很可能產生差異。另一個是驅動電路更加復雜。如果并聯數量是14，就需要為14個LED串布線。而且，按照電路結構，全部LED串都必須單獨進行電壓控制和電流控制，從而導致增加成本。
