【導讀】本文介紹了用于信號燈的線性LED驅動器的參考設計，信號燈由6串LED組成，每串包含4只串聯(lián)LED，采用共陰極配置，驅動器可為每串提供350mA電流。因為使用共陰極架構，需要把檢流電阻放在高端(陽極)，這就要求LED驅動器使用電平轉換器。
這是一款線性LED驅動設計，用于驅動6串LED信號燈，每串包含4只串聯(lián)LED。每串LED負載具有獨立的陽極接點，陰極連接在一起。該電路采用汽車電池供電，最低電壓為10V，最高電壓為28V，能夠為每串LED提供350mA電流。

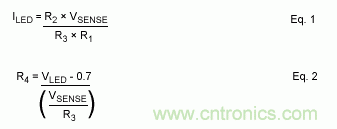

由于使用共陰極架構，檢流電阻必須放置在LED串的陽極端。LED驅動器(MAX16836)電流檢測輸入端的最大共模電壓限制在4V，因此，檢流電阻兩端的電壓必須經過電平轉換，以地為參考，以符合驅動器的要求。一對PNP晶體管把LED檢流電阻的電壓轉換成以GND為參考的電壓，送入MAX16836電流檢測引腳。下式提供了R1、R2、R3和R4 (電路圖中U1部分)的計算值：
其中，VSENSE是IC的電流檢測電壓(200mV)。
當LED串的電壓處于最小值(7.6V)，而輸入電壓處于最大值(28V)時，LED驅動電路功耗最大，大于7W。僅通過電路板散熱很難耗散如此大的熱量，所以，在高輸入電壓情況下，必須使用低占空比(低至25%)的調光信號驅動UNIVERSAL DIM輸入，以降低驅動器的功耗。
本參考設計具有獨立的使能信號，可分別控制每串LED。
圖1給出了電路原理圖，表1提供了材料清單(BOM)。以下為電氣輸入要求和輸出特性。
圖1:驅動器設計原理圖
VIN：11V至28V
PWMIN：10%至100%
VLED配置：7.6VDC (最小值)至10VDC (最大值)，350mA

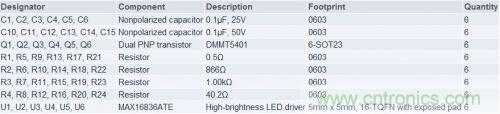

圖2：材料清單
