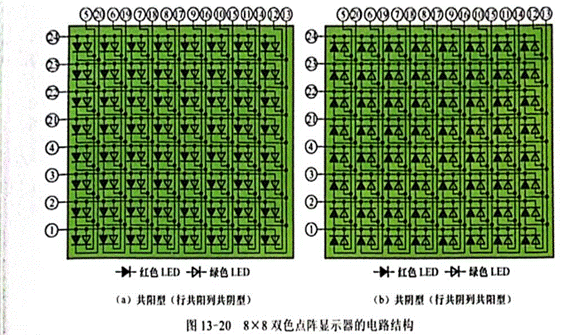

雙色點陣顯示器有共陽型和共陰型兩種類型。圖13—20所示是8×8雙色點陣顯示器的電路結構，圖13—20（a）為共陽型點陣顯示器，有8行16列，每行的16個LED（兩個LED組成一個發光點）的正極接在一根行公共線上，有8根行公共線，每列的8個LED的負極接在一根列公共線上，共有16根列公共線，共陽型點陣顯示器也稱為行共陽列共陰型點陣顯示器；圖13—20（b）為共陰型點陣顯示器，有8行16列，每行的16個LED的負極接在一根行公共線上，有8根行公共線，每列的8個LED的正極接在一根列公共線上，共有16根列公共線，共陰型點陣顯示器也稱為行共陰列共陽型點陣顯示器。
引腳號的識別
8×8雙色點陣顯示器有24個引腳，8個行引腳，8個紅列引卻，8個綠列引腳。24個引腳一般分成兩排，引腳號識別與集成電路相似。若從側面識別引腳號，應正對著點陣顯示器有字符且有引腳的一側，左邊第1個引腳為1腳，然后按逆時針依次是2、3···24腳，如圖13—21（a）所示，若從反面識別引腳號，應正對著點陣顯示器底面的字符，右下角第1個引腳為1腳，然后按順時針依次是2、3..24腳，如圖13—21（b）所示，有些點陣顯示器還會在個和一個引腳旁標注引腳號。
列引腳的識別與檢測
在購買點陣顯示器時，可以向商家了解點陣顯示器的類型和行列引腳號，讓商家提供與圖10—20一樣的點陣顯示器電路結構引腳圖，如果無法了解點陣顯示器的類型及行列引腳號，可以使用萬用表檢測判別，既可使用指針萬用表，也可使用數字萬用表。
點陣顯示器由很多LED組成，這些LED的導通電壓一般在1.5～3.5V。若使用 數字萬用表測量點陣顯示器，應選擇二極管測量擋，數字萬用表的紅表筆接表內電源 的正極，黑表筆接表內電源的負極，當紅、黑表筆分別接LED的正、負極，LED會導 通發光，萬用表會顯示LED的導通電壓，一般顯示1.500～3.500V（或1500～3500 mV），反之LED不會導通發光，萬用表顯示溢出符號“OL”（或“1”）。如果使用 指針萬用表測量點陣顯示器，應選擇R×10k擋（其他電阻擋提供電壓只有1.5V，無法 使LED導通），指針萬用表的紅表筆接表內電源的負極，黑表筆接表內電源的正極， 這一點與數字萬用表正好相反，當黑、紅表筆分別接LED的正、負極時，LED會導通 發光，萬用表指示的阻值很小，反之LED不會導通發光，萬用表指示的阻值無窮大（或 接近無窮大)。
以數字萬用表檢測紅綠雙色點陣顯示器為例，數字萬用表選擇二極管測量擋，紅 表筆接點陣顯示器的第1個引腳不動，黑表筆依次測量其余23個引腳，會出現以下情況。
①23次測量萬用表均顯示溢出符號“OL”（或“1”），應將紅、黑表筆調換， 即黑表筆接點陣顯示器的第1個引腳不動，紅表筆依次測量其余23個引腳。
②萬用表16次顯示1.500～3.500范圍內的數字且點陣顯示器LED出現16次發光， 即有16個LED導通發光，如圖13—22（a）所示，表明點陣顯示器為共陽型，紅表筆 接的第1個引腳為行引腳，16個發光的LED所在的行，1腳就是該行的行引腳，測量 時LED發光的第16個引腳為16個列引腳，根據發光LED所在的列和發光顏色，區分 出各個引腳是哪列的何種顏色的列引腳。測量時萬用表顯示溢出符號“1”（或“OL”） 的其他7個引腳均為行引腳，再將接第1個引腳的紅表筆接到其中一個引腳，黑表筆 接已識別出來的8個紅列引腳或8個綠列引腳，同時查看發光的8個LED為哪行則紅 表筆所接引腳則為該行的行引腳，其余6個行引腳識別與之相同。
③萬用表8次顯示1.500～3.500范圍內的數字且點陣顯示器LED出現8次發光（有 8個LED導通發光），如圖13—22（b）所示，表明點陣顯示器為共陰型，紅表筆接的 第1個引腳為列引腳，測量時黑表筆所接的LED會發光的8個引腳均為行引腳，發光 LED處于哪行相應引腳則為該行的行引腳。在識別16個列引腳時，黑表筆接某個行引 腳，紅表筆依次測量16個列引腳，根據發光LED所在的列和發光顏色，區分出各個 引腳是哪列的何種顏色的列引腳。
