要點總結：
- 羅姆和日沖半導體開發了配合Atom E6xx處理器的芯片組
- 芯片組包含IOH、電源管理IC和時鐘發生器IC
- 此次開發的IOH特別針對車載娛樂和IP電話配置了專用接口
2010年9月的IDF上，Intel發布了面向嵌入式應用的Atom E600處理器。E600的開放互連性可以讓廠商自行設計輸入/輸出控制器(IOH)來搭配系統單芯片，以支持車用信息娛樂系統、IP電話、智能電網裝置、自動化裝置等應用。為配合Atom E600，羅姆和日沖半導體共同開發完成一套專用芯片組及參考板，芯片組由3部分組成：Input-Output Hub LSI (IOH)、芯片組電源管理LSI（PMIC）、時鐘發生器LSI（CGIC）。相比于Intel的IOH LSI EG20T，日沖半導體開發的IOH分別針對車載娛樂和IP電話增加了專用接口，更加適合特定應用。
IOH包含2款LSI，分別是車載信息娛樂系統專用的ML7213和IP媒體電話專用的ML7223。ML7213具備Video輸入、SDVO轉換器、USB、SATA等標準接口，還搭載了支持MOST網絡的MediaLB接口。MOST是Media Oriented System Transport，是由歐洲車輛廠主導的標準化多媒體網絡技術。MediaLB（Media Local Bus）是在IC之間高效傳輸多媒體數據的規格，用于將多個IC連接到MOST網絡接口控制器的本地串行總線，與MOST同步運行。
ML7223具備SATA、USB等IP媒體電話所需的接口，還內置了千兆以太網MAC、IPsec硬件加速器，可選配回聲及噪音消除器，從而實現免提通話。高速BUS可以將外部FPGA多段連接至ML7223即可實現IOH的功能擴展。IPsec是具有安全功能的通信協議，使用加密技術可防止IP數據包遭到篡改和竊取。

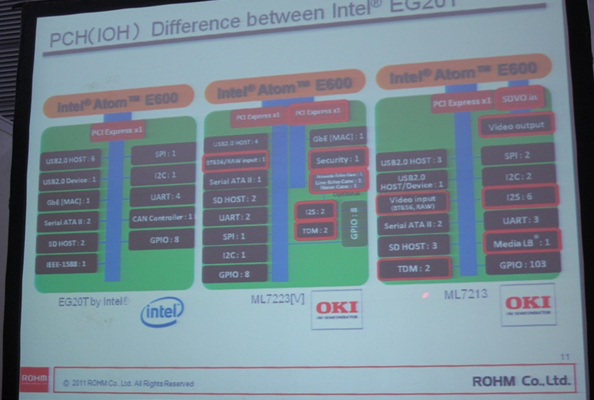

相比Intel的EG20T，OKI開發的ML7213/ ML7223針對車載娛樂和IP電話應用進行了優化
車載信息娛樂系統專用IOH LSI ML7213搭載了支持MOST網絡的MediaLB接口
IP電話專用IOH LSI ML7223內置了千兆以太網MAC、IPsec硬件加速器
ML7213/ ML7223由羅姆集團日沖半導體開發完成。電源管理IC和時鐘發生器IC BU7335MWV則由羅姆負責研制。此次開發的電源管理IC分為12V的BD9594MWV和5V的BD9591MWV，是20ch系統電源，運用了羅姆在PC電源領域積累的CPU電源控制技術和良好的過渡響應性的H3reg開發而成。由于內置1ch DC/DC控制器、4ch DC/DC調節器、8ch LDO、6ch Load SW、1ch VTT for DDR等芯片組需要的全部電源供應功能，所以可以節省59%的空間。該系列電源IC為使用Intel Atom E6xx系列的系統內置了最佳的電源開關順序控制器，因此無需以往使用微機或PLD進行構造的復雜電源順序設計，可以實現高性能。時鐘發生器IC BU7335MWV采用了羅姆高頻率精度的PLL專利技術，采用了擴頻技術來降低EMI，配置CPU（3線），內置了PCIe、SATA、Graphic（1線）、USB等芯片組所需的全部時鐘。

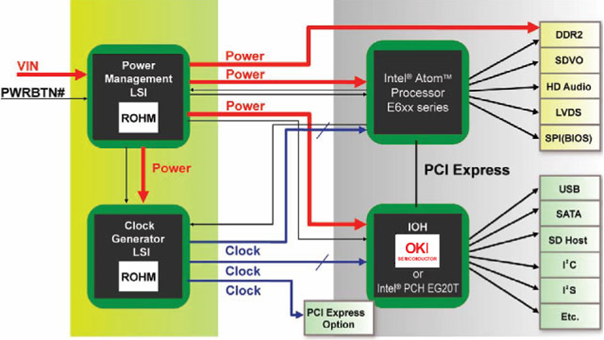

羅姆和日沖半導體芯片組配合Intel Atom E6xx系列處理器的系統圖解
