中心議題：
- MEMS振蕩器的構造
- MEMS振蕩器與石英晶振的比較
- 全硅MEMS三級時鐘方案替代恒溫晶振和溫補晶振
傳統晶振的頻率來自石英。石英晶片施加電場后，晶片會產生機械變形，反之，若施加壓力使石英晶片發生變形，則在晶片上會產生電場，這就是石英的壓電效應?，F(xiàn)在，MEMS技術的應用使得MEMS元件可以取代晶振中的石英晶片產生頻率，MEMS振蕩器正在挑戰傳統石英晶振的地位。
MEMS振蕩器的構造
晶振的核心的石英晶體切割而成的薄片，MEMS振蕩器的核心是MEMS諧振器。圖1是MEME振蕩器的內部構造，右邊的MEMS諧振器四邊的梁可以前后振動，從而產生頻率。SiTime是一家提供MEMS全硅時鐘方案的無晶圓廠模擬IC設計公司。SiTime市場營銷副總裁Piyush Sevalia介紹說，將MEMS諧振器進行真空封裝，然后與一顆模擬IC封裝在一起就可以構成一個完整的MEMS振蕩器。相比與石英晶振的金屬或陶瓷封裝，MEMS振蕩器采用低成本的塑料封裝。

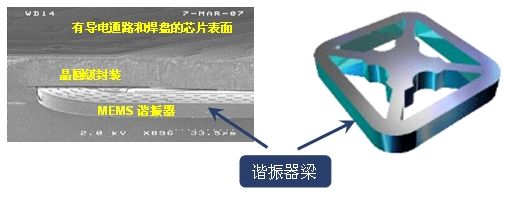

圖1：MEMS諧振器四邊的梁前后振動產生時鐘頻率
圖2：MEMS諧振器與模擬IC集成在一起，可以采用低成本的塑料封裝
SiTime的MEMS時鐘技術來自博世（Bosch）。2005年，SiTime從博世分拆出來專注于全硅時鐘解決方案。對于MEMS時鐘方案取代石英晶振的意義，Piyush Sevalia認為，這樣的取代如同集成電路取代電子管器件、存儲芯片取代光盤和膠卷一般偉大！
MEMS振蕩器VS石英晶振
基于不同原理，MEMS振蕩器相對石英晶振有一些比較優勢：
- 可以集成在內部標準塑料封裝中
- 集成實現高精度時鐘 (±5 PPM 至 ±25 PPM)
- 無需任何外部時鐘，簡化了系統設計
- 無 PCB 布板或 XTAL 匹配問題
- 較低擁有成本
[page]
對于較低擁有成本，MEMS振蕩器本身成本比石英晶振低，而且工程師在使用時可以設置輸出頻率，一顆器件能夠輸出多種頻率，不必像石英晶振一樣，為不同的頻率安裝不同的晶振。Piyush Sevalia介紹說，這一點對于用戶端的工程師和器件生產廠家都是利好。石英晶振在晶片切割時頻率就已經固定，無法通用，MEMS振蕩器讓時鐘產品成為標準品一樣的生產和使用。

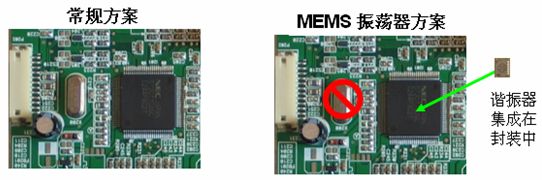

圖3：MEMS振蕩器解決方案不需外部時鐘，簡化了系統設計
目前，SiTime MEMS振蕩器的批量應用市場包括：存儲服務器、EPON/GPON網關、計算服務器、10G交換機、以太網交換機、平板電腦、電子書、筆記本電腦、機頂盒、SSD、基站、MFP、VoIP電話、DVR/CCTV/IP攝像機、DSC、對講機、智能電表、視頻電話、汽車黑匣子等。由于功耗與相位噪聲暫時達不到手機應用的要求，所以應用在手機中的MEMS振蕩器還在開發中。Piyush Sevalia介紹說：到2011年9月為止，SiTime已經交付了7500萬顆MEMS振蕩器，在MEMS時鐘市場占有85%的市場份額，計劃明年出貨量做到1億顆。電腦OEM 5強中的4家、消費電子OEM 5強中的3家、合同制造商5強中的3家、ODM 5強均已批量使用SiTime的產品。
全硅MEMS三級時鐘方案替代恒溫晶振和溫補晶振
近日，SiTime推出了SiT530x系列全硅MEMS三級時鐘(Stratum 3)解決方案，以替代傳統的恒溫晶振和溫補晶振產品。Yole Développement首席執行官和創始人Jean-Christophe Eloy,表示：“MEMS時鐘替代傳統恒溫晶振和溫補晶振產品代表著了一個新的里程碑，因?yàn)檫@在幾年前還被認為是無法通過MEMS時鐘技術實現的。”

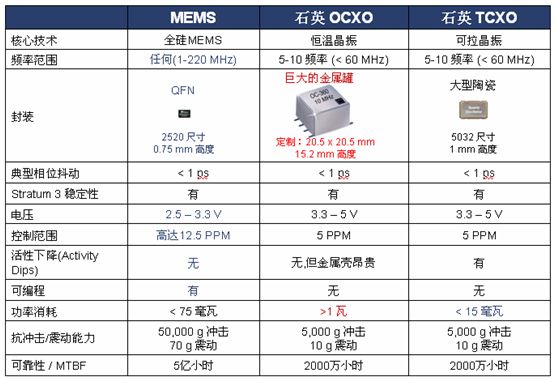

圖4：MEMS三級鐘和傳統OCXO和TCXO三級鐘的比較
SiT5301和SiT5302定位于電信和網絡基礎設施，如基于同步光纖網（SONET）和同步以太網的核心及邊緣路由器、無線基站、IP時鐘和智能電網等應用。SiT530x系列兼具三級鐘(Stratum 3)穩定性、小尺寸、低電壓運行和可編程特性，支持客戶方便快捷地實現產品的差異化和定制。SiTime首席執行官Rajesh Vashist表示：“SiTime的革命性技術能夠集成全硅MEMS和模擬集成電路，從而實現創新解決方案。石英行業用了幾十年時間才實現該精密度，而SiTime僅用了5年時間便突破了這一性能水平。通過將高性能、低成本和易用性完美結合，我們已成功使500多家客戶放棄了傳統的石英產品，轉而采用我們的產品。”
SiTime代理商艾睿電子全球市場和Asset Management高級副總裁Jeff Eastman指出：“SiTime可編程架構可保證艾睿隨時有現貨。我們許多客戶都以在收益于SiTime全硅方案的優點。艾睿遍布全球的銷售渠道和SiTime獨一無有的技術，可使我們更有力更快速在電子市場中全面的推廣SiTime具有創新性的時鐘產品。”
