【導讀】本文通過分析干擾來源、性質、傳播途徑、耦合方式以及進入傳感器電路形式、接收干擾的電路等，在噪聲源、耦合通道和干擾接收電路方面采取措施來抑制電磁干擾。
消除或抑制噪聲源
消除或抑制噪聲源是最積極主動的措施，因?yàn)樗軓母旧舷驕p小干擾。在實際工作中，只有一部分在設計者管理權限范圍內的噪聲源可以消除或抑制;而大多數噪聲源是獨立存在的，是無法消除或抑制的，如自然噪聲源、周圍工廠的電器設備產生的噪聲等。還有這種情況，本傳感器電路視為噪聲，而對另一設備則是有用信號，對這類信號就不能進行抑制?？傊?，消除或抑制噪聲源的方法是有一定限度的。
破壞干擾的耦合通道
干擾的耦合通道，即傳遞方式可分為兩大類，一種是以“路”的形式，另一種是以“場”的形式。對不同傳遞形式的干擾，可采用不同的對策。

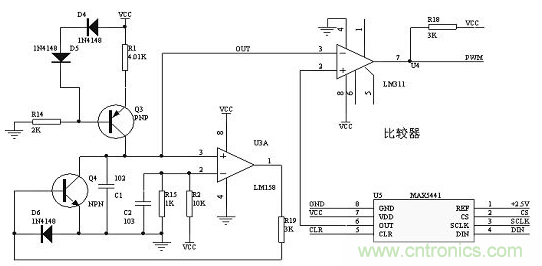

圖1：前端模擬器件的電磁干擾
對于以“路”的形式侵入的干擾，可以采用阻截或給予低阻通路的辦法，使干擾不能進入接收電路。例如提高絕緣電阻以抑制漏電干擾;采用隔離技術來切斷地環路干擾;采用濾波、屏蔽、接地等技術給干擾以低阻通路，將干擾引開;采用整形、限幅等措施切斷數字信號干擾的途徑等。
對于以“場”的形式侵入的干擾，一般采用屏蔽措施并兼用“路”的抑制干擾措施，使干擾受到阻截并難以以“路”的形式侵入電路。
圖2：電磁干擾得到抑制
消除接收電路對干擾的敏感性
不同的電路結構形式對干擾的敏感程度(即靈敏度)不同。一般高輸入阻抗電路比低輸入阻抗電路易接收干擾;模擬電路比數字電路易于接收干擾。為消弱電路對干擾的敏感性，可以采用濾波、選頻、雙絞線、對稱電路和負反饋等措施。
采用軟件抑制干擾
對于有些已進入電路的干擾，用硬件措施又不易實現或不易奏效，可以考慮在采用微處理器的智能傳感器電路中，通過編入一定的程序進行信號處理和分析判斷，達到抑制干擾的目的。
