【導讀】連接器是電子測量中必不可少的重要部件，無論測試儀表還是DUT，無論線纜還是附件，處處都有形形色色的不同連接器的身影。對于測試工程師而言，經常用到的連接器有N型、BNC型、SMA型、3.5 mm、2.92 mm、2.4 mm、1.85 mm、1 mm這幾種。我們先來選取一些比較常用的連接器了解一下：

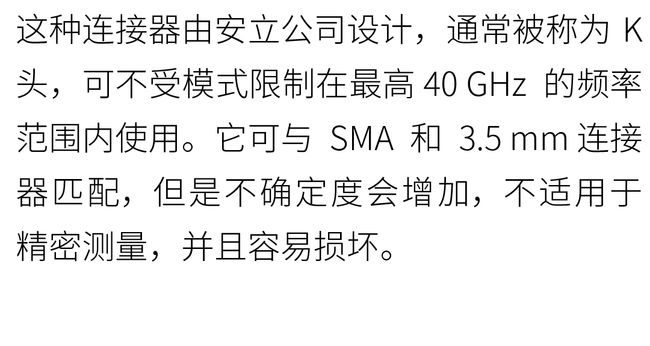

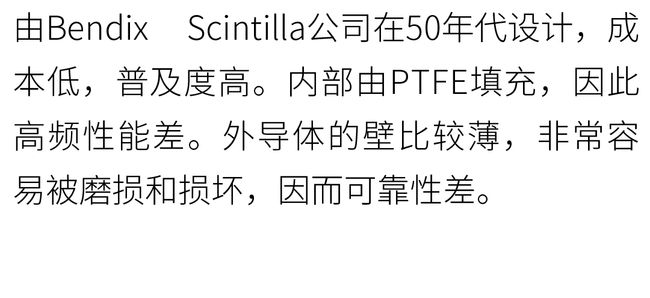

SMA連接器

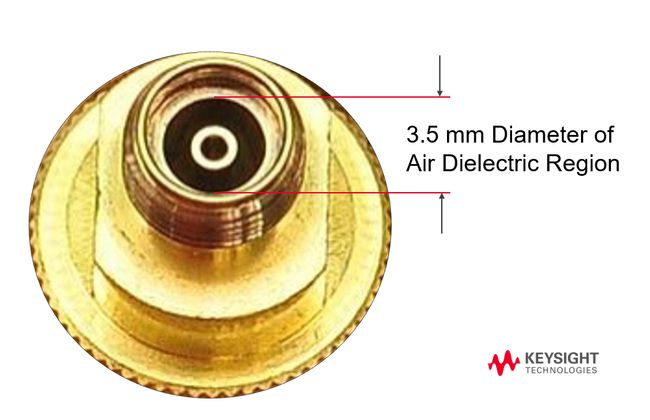

3.5 mm連接器
2.92 mm連接器
2.4 mm連接器
1.85 mm連接器
1.0 mm連接器

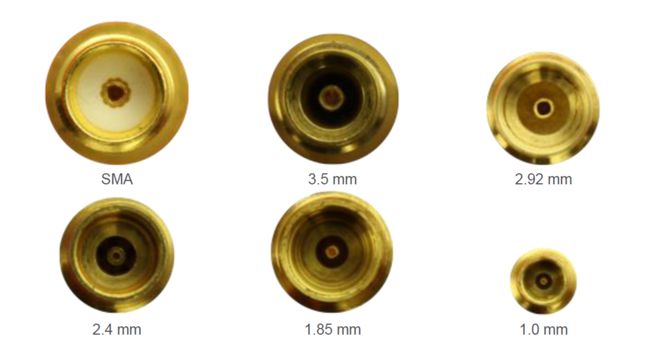

以上這些耳熟能詳，朝夕相處的連接器名字里都帶有直徑尺寸。這個標注的尺寸指的是外導體的內徑。這一尺寸和內導體的外徑一起，直接決定了連接器的最高工作頻率以及散射性能（S參數）。
因此，不正確地使用連接器會導致錯誤的測試結果，而另一方面，劣質或磨損的連接器會損壞其他昂貴儀表和線纜的接口。所以，日常使用連接器必須千萬小心避雷。
雷區一：使用錯誤的連接器或有故障的連接器
2.4 mm的連接器不能與2.92 mm，3.5 mm，SMA的連接器混用。不正確的使用方法會造成永久性機械損壞。有問題的連接器需要及時棄用，否則會影響到與之連接的其他設備。例如偏針的陽性連接器會損壞與之相連的陰性連接器內導體。
雷區二：徒手?jǐn)Q連接器

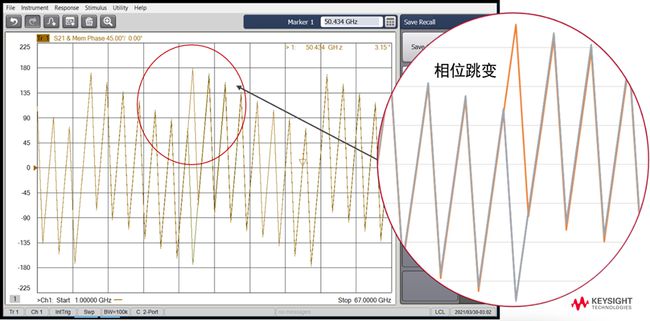

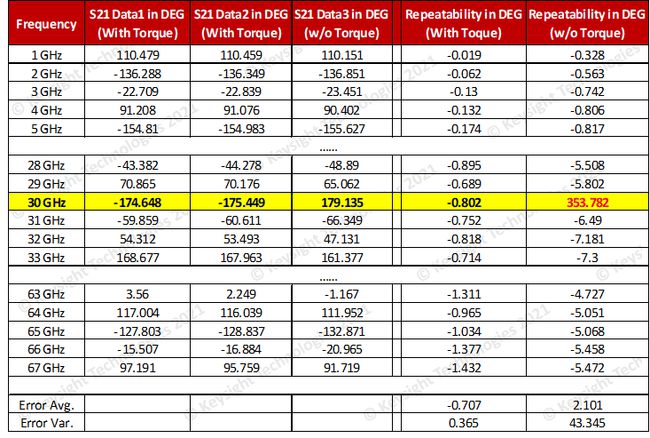

徒手?jǐn)Q連接器時，會帶來很差的測試結果。下圖是一個真實的1.85 mm連接器S21相位的重復性實驗結果。由于沒有使用力矩扳手，相位結果在30 GHz發生跳變。后面的數據表格詳細比較了測量誤差——頻率越高，誤差越大。
雷區三：使用錯誤的力矩扳手來擰連接器

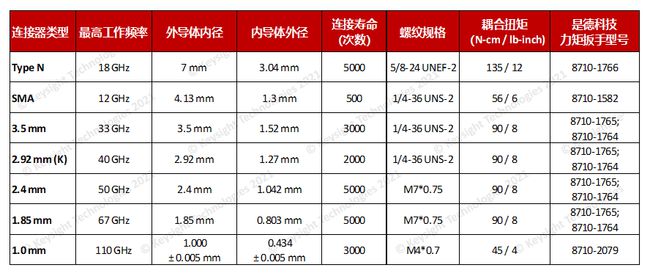

第三個大雷區，就是使用錯誤的力矩扳手來擰連接器。使用力矩扳手的原因， 是確保每次連接所施加的力都是一樣的，也就是每次都一樣松緊，這樣可以獲得可重復的測量結果，并且保證不會由于用力過猛傷害連接頭。所以，不同的連接頭由于其尺寸、材料、屬性的不同，需要使用不同的力矩扳手，下面這個表給大家做參考。
雷區四：不正確使用力矩扳手來擰連接器

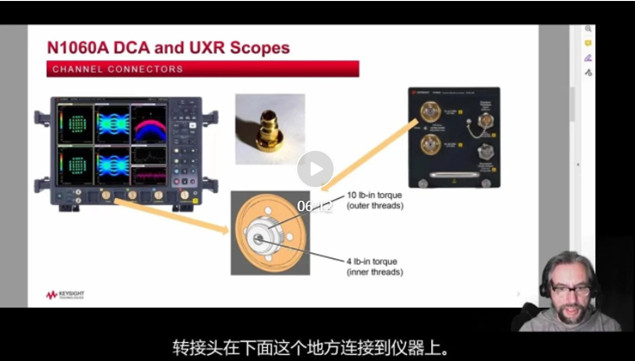

還有些時候，力矩扳手都選對了，但是，依然造成了連接器的損壞。這又是為什么？很簡單，您的方法錯了。是的，方法很重要，比如，力矩扳手把握的位置、角度，等等。我們剛才所說的這么多連接器中，1.0 mm連接器尤為脆弱，因此在連接時更需要嚴格遵循操作步驟。我們特意準備了下面這個小視頻，給大家詳細講解1.0 mm連接器連接的操作步驟。
雷區五：把連接器放在一起收納管理
我們在有些用戶的現場，發現大家把所有的連接器都裝在一個盒子里的情況。這樣的好處是存取方便。但是帶來的問題就是，每次尋找連接器的時候，需要在盒子里翻找，連接器會發生碰撞，容易造成機械磨損，由于尺寸的改變影響阻抗，從而導致性能下降；甚至可能最終導致連接器的損壞。因此，我們建議連接器分開收納。如果一定要集中在一起，可以找一塊防靜電的材料，按照連接器尺寸挖一些凹槽，把連接器分別放入。這樣一目了然，方便存取，也能很好的保護連接器不受損壞。
意猶未盡？還有更多更詳細的關于連接器，或其他電子儀器保養維護的小貼士，您可以關注我們后續的一些市場活動，我們會詳細給大家講解。
同時，大家在使用儀器，以及連接器的時候有任何疑問，別忘了善用您的KeysightCare權益 —— 可以登錄KeysightCare門戶網站尋找技術文章或者尋求技術支援。
