AD8495 T型熱電偶接口

發布時間:2023-02-09 責任編輯:lina

【導讀】熱電偶是在寬溫度范圍內進行精密溫度測量的常用且廉價的方法。T型熱電偶(銅康銅)靈敏、穩定、易于制造且耐濕,并且與印刷電路板的銅對銅連接消除了對等溫塊的需求。這些是T型熱電偶被選用于許多應用的一些主要原因,從導管到食品加工,這些應用不需要其他熱電偶(如K型)提供的全部溫度范圍。


熱電偶是在寬溫度范圍內進行精密溫度測量的常用且廉價的方法。T型熱電偶(銅康銅)靈敏、穩定、易于制造且耐濕,并且與印刷電路板的銅對銅連接消除了對等溫塊的需求。這些是T型熱電偶被選用于許多應用的一些主要原因,從導管到食品加工,這些應用不需要其他熱電偶(如K型)提供的全部溫度范圍。

ADI公司生產的熱電偶放大器具有內置冷端補償功能,但不生產T型熱電偶。幸運的是,T型和K型放大器在高達約100°C的溫度下具有相似的電壓特性。 K型熱電偶調理器(如AD8495或AD8497)可以利用這種相似性來測量誤差極低的T型熱電偶。較高溫度下的輸出電壓將偏離AD8495的理想5 mV/°C傳遞函數,因此有必要使用查找表或多項式來解釋差異。該圖是使用NIST的T型熱電偶表和AD8495的傳遞函數生成的,以顯示AD8495在不同參考結溫下的輸出。


AD8495 T型熱電偶接口

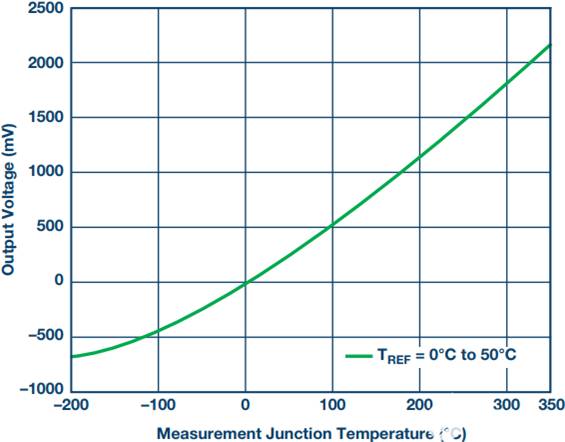

圖1.AD8495計算輸出,采用T型熱電偶。


圖表或此 6千階多項式可用于將輸出電壓映射到測量溫度。V外(mV) = a0+ 一個1× T + A2× T2+ ... + a6× T6,其中系數為:


一個6

一個5

一個4

一個3

一個2

一個1

一個0

2.115 × 10–16

–2.116 × 10–12

2.602 × 10–9

–4.238 × 10–6

5.548 × 10–3

4.728

1.099


在整個–200°C至+350°C測量溫度范圍和0°C至50°C參考結溫范圍內,該多項式的計算誤差約為–2.50 mV至+2.28 mV,小于約±0.5°C。 必須增加熱電偶容差和AD8495放大器誤差。

請注意,當溫度低于0°C時,輸出電壓為負。 輸出電壓是相對于基準引腳(REF)測量的,因此可以提高REF處的電壓,以適應采用單電源供電的負輸出電壓。有關使用熱電偶進行設計時的重要考慮因素,包括接地、濾波干擾和布局實踐,以使器件溫度等于基準結溫。
