輸入偏置電壓是指有差分輸入電路的運算放大器或比較器帶有的誤差電壓。理想運算放大器或比較器的偏置電壓為0V。
給運算放大器或比較器的輸入引腳輸入同相（相同）電壓時，理想運算放大器不會輸出偏置電壓，但存在輸入偏置電壓時，就會輸出與輸入偏置電壓相應的輸出電壓。
將該輸出電壓控制為0V所需的輸入引腳間的電壓差被稱為輸入偏置電壓，該值為輸入換算值。
作為輸入換算表示的優點是，由于運算放大器、比較器可在各種放大率或電路結構中使用，若作為輸入換算電壓表示，那么就可以輕松地估量其對輸出電壓的影響。
偏置電壓的單位一般表示為[mV]或[µV]。
值越接近0越趨于理想狀態。

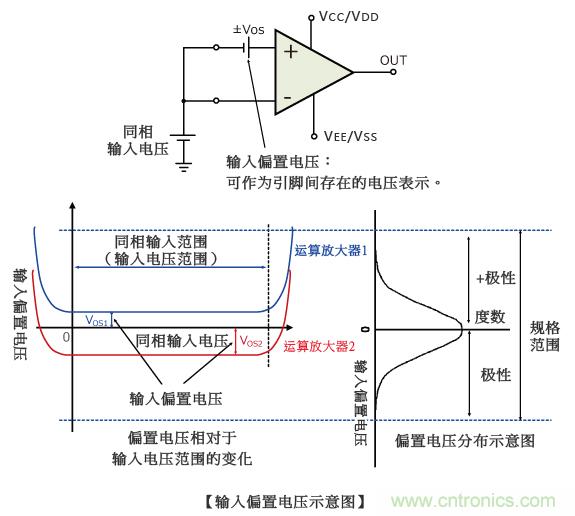

輸入偏置電壓示意圖
在同相輸入范圍外的領域，偏置電壓急劇增加，此領域內不再作為運算放大器或比較器進行工作。
另外，對偏置電壓的出現頻率進行觀測，發現其以0V為中心正常分布。 即，在規定范圍內隨機分布。
通常，規格值的表示以絕對值記載，因此實際上具有+極性和-極性兩種偏置電壓。
（來源：羅姆）
