【導讀】厚膜電阻憑借高功率密度、耐高溫及抗脈沖沖擊等特性，成為汽車電子系統的關鍵元器件。在電動化與智能化趨勢下，其應用場景從傳統的ECU控制單元延伸至高壓電池管理系統（BMS）。本文聚焦 CAN總線終端匹配 與 BMS電流檢測 兩大核心場景，結合車規認證與真實案例，解析厚膜電阻的選型策略及頭部原廠解決方案。
引言
厚膜電阻如何護航汽車電子安全？
厚膜電阻憑借高功率密度、耐高溫及抗脈沖沖擊等特性，成為汽車電子系統的關鍵元器件。在電動化與智能化趨勢下，其應用場景從傳統的ECU控制單元延伸至高壓電池管理系統（BMS）。本文聚焦 CAN總線終端匹配 與 BMS電流檢測 兩大核心場景，結合車規認證與真實案例，解析厚膜電阻的選型策略及頭部原廠解決方案。
一、ECU控制單元：CAN總線終端匹配電阻的嚴苛要求
CAN總線作為車載通信主干網絡，其終端電阻需確保信號完整性并抑制反射。典型設計要求如下：
1. 技術需求分析
● 阻值精度：120Ω±1%（ISO 11898標準）；
● 車規認證：AEC-Q200 Grade 1（-40°C~+125°C）；
● 抗振能力：機械振動≥20g（頻率10Hz~2kHz）；
●長期穩定性：1000小時高溫高濕（85°C/85%RH）后阻值漂移<±2%。

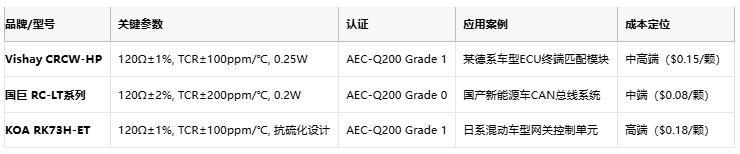

2. 原廠方案對比
案例解析：某德系車企ECU模塊采用Vishay CRCW-HP系列電阻，在-40°C~125°C環境下實測阻值偏差<±0.8%，10年路試故障率為0，滿足ASIL-B功能安全等級。
二、電池管理系統：電流檢測電阻的高壓挑戰
BMS需實時監測電池組充放電電流，檢測電阻的精度與可靠性直接關系高壓系統安全。
1. 技術需求分析
● 耐壓等級：工作電壓≥1000V，脈沖耐壓>10kV（ISO 6469-3）；
● 低阻值高精度：0.5mΩ±1%，TCR≤±50ppm/℃；
● 抗脈沖沖擊：耐受100kA短路電流（持續10ms）；
● 散熱設計：熱阻<50°C/W，避免溫升導致阻值漂移。

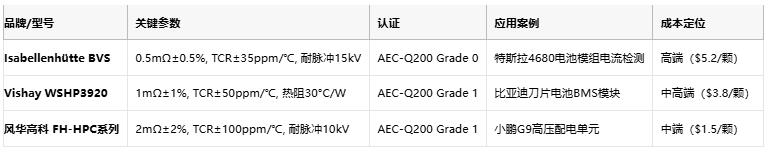

2. 原廠方案對比
案例解析：特斯拉4680電池模組采用Isabellenhütte BVS電阻陣列，在1000V系統電壓下實現±0.3%電流檢測精度，耐受150°C電芯溫度，并通過10kV脈沖測試。
三、選型要?jiǎng)t與未來趨勢
1. 選型核心原則
● 車規認證：ECU場景需Grade 1（-40°C~+125°C），BMS優先Grade 0（-55°C~+150°C）；
● 成本與性能平衡：高端車型優選Vishay/Isabellenhütte，經濟車型可選用風華高科；
● 散熱設計：BMS檢測電阻需搭配銅基板散熱，熱阻降低50%以上。
2. 技術趨勢
● 集成化檢測模組：電阻+溫度傳感器+信號調理IC三合一封裝（如TI INA700）；
● 新材料突破：金屬基厚膜電阻（如AlSiC）將耐壓能力提升至2000V；
● 智能化補償：內置MCU的電阻陣列可實時校準溫漂（精度提升至±0.1%）。
結語
厚膜電阻驅動汽車電子安全進化
從CAN總線的信號完整性保障，到BMS高壓電流的精準監控，厚膜電阻通過材料創新與工藝升級，持續突破汽車電子的可靠性邊界。國際大廠憑借高精度與車規認證主導高端市場，而國產廠商正通過成本優勢與快速響應能力搶占新能源賽道。未來，隨著800V高壓平臺普及與SiC器件應用，厚膜電阻將在耐壓能力與熱管理技術上迎來新一輪迭代，為智能電動汽車的安全架構提供基石保障。
