案例分析:LED照明雷擊保護電路的設計

發布時間:2014-03-05 來源:TE電路保護 責任編輯:cicy

【導讀】本文是網友在給客戶調試LED電路板中遇到的一些問題,結合具體案例給大家分享一下LED照明雷擊保護電路的設計,得出的結論為要根據客戶的具體電路和應用才能實現可靠的電路防雷擊方案。從本案例中,你是否也遇到相同的問題呢?

大家知道,2Pro AC 器件將 PolySwitch 聚合物正溫度(polymeric positive temperature coefficient, PPTC)過電流器件和金屬氧化物壓敏電阻(metal oxide varistor, MOV)元件集成在一個創新的熱保護器件中,用于過電壓故障中的過電流保護和電壓箝位。采用這種單一器件可以幫助制造商滿足行業測試要求、減少元件數目并提高設備可靠性。

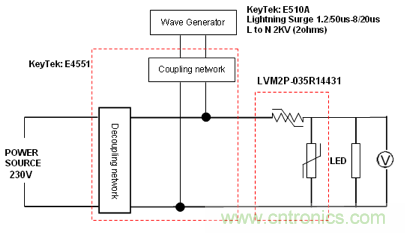

2Pro AC 器件一個常見的應用是 LED 照明,其雷擊的保護要求都小于 2kV surge,2Pro AC 正好可以防護 2kV 的雷擊。下圖是不久前網友調試的一塊客戶 LED 電路板示意圖,雷擊要求是 2kV,把 2Pro AC 放置于 LED lighting 電路輸入端,再加上雷擊波形發生器和交流耦合。

但是奇怪的事情發生了!打完 2kV surge 之后,LED 燈不亮了,由于電路板還是通著220V 電源,明顯這次 2Pro AC 沒有保護后級的驅動芯片,經檢查驅動芯片后發現確實是損壞了。后來降低到 1kV surge,還是通不過,驅動芯片還是被打壞。筆者就此分析了一下客戶的電路,發現客戶電路的拓撲是采用的單級 PFC 結構,其好處是電路比較簡單,并且可以達到較高的 PFC 值。但是電路中沒有采用電源開關電路中常見的電解電容(一般取 47uF/400V 左右),取而代之的是小電容值的高壓電容。正是由于沒有了這個大電解電容,導致了單級 PFC 結構電路的防雷擊能力大幅降低,雷擊 surge 發生的時候就損壞了驅動芯片。也可以說,2Pro AC 是和大電解電容一起協調配合才能通過 surge 脈沖,同時也保護了后級的電子電路,缺少哪一個保護性能都會大打折扣。

從以上案例分析可以看出,2Pro AC 器件通過客戶的 surge 要求是與客戶端的電路拓撲息息相關的??蛻舳?PCB 板需要 2Pro AC 來進行雷擊保護,同時 2Pro AC 也需要客戶端電路(如電解電容)一起配合來保護后級脆弱的電子線路。所以一定要根據客戶的具體電路和應用才能實現可靠的電路防雷擊方案。
