【導讀】到了夏天，雨水總是分外的充足。不知不覺的可能自己的電動車就不動了誒，一看，原來是充電器壞了啊。這對于我們這些騎車上班的人來說，無異于是晴天霹靂??！公交車擠不上去，走路又太遠，這可如何是好？別慌！今天小編就告訴你怎么去維修自己的愛車，讓你出行無憂！
拆開后發現燒毀不少地方：進線電路板銅箔燒毀2處，14007整流二極管壞了4個，貼片電阻270壞。還有4個并聯的2Ω貼片電阻壞，場效應管壞。全部予以更換后測量輸出電壓56V修理完畢。

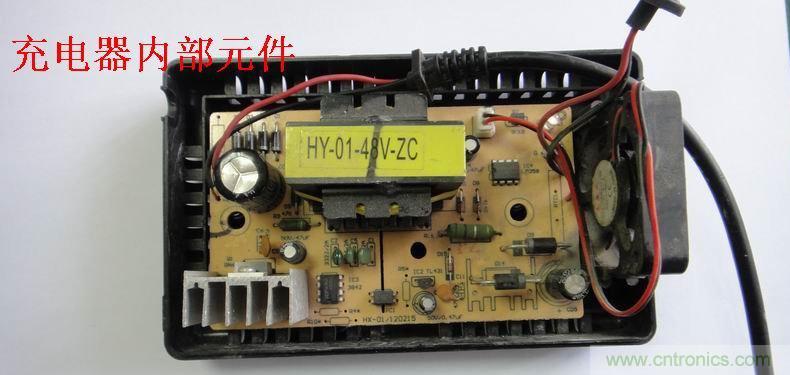

充電器內部元件

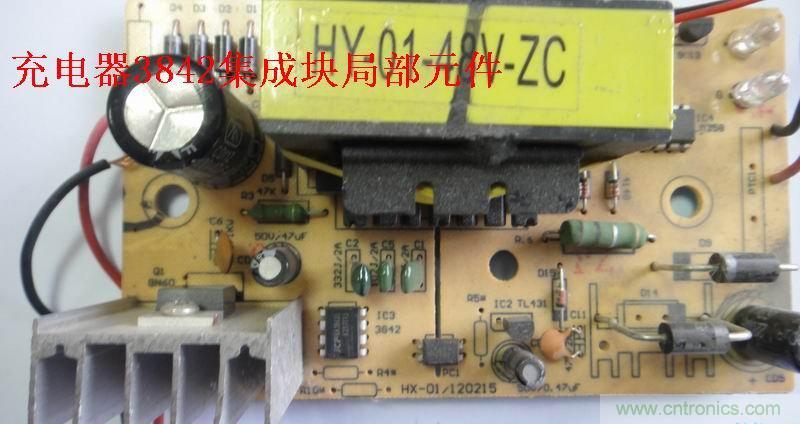

充電器3842集成塊局部元件

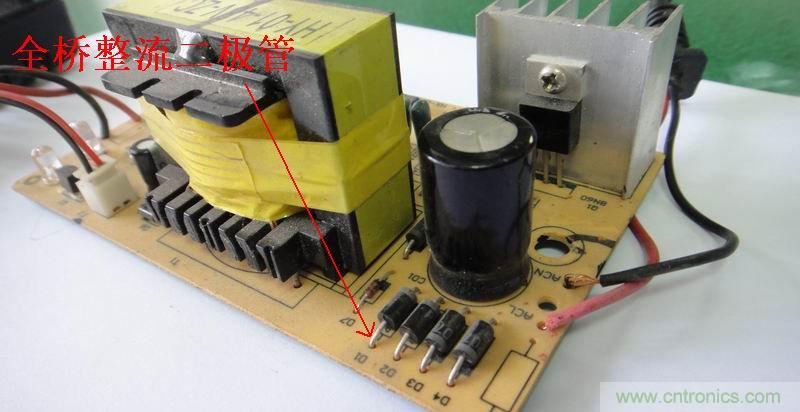

全橋整流二極管

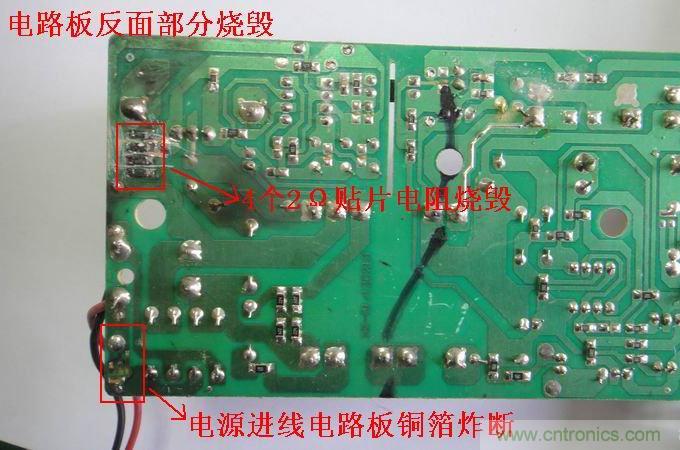

電路板反面部分燒毀。1個2歐姆貼片電阻被燒毀。電源進線電路板銅箔 炸斷。

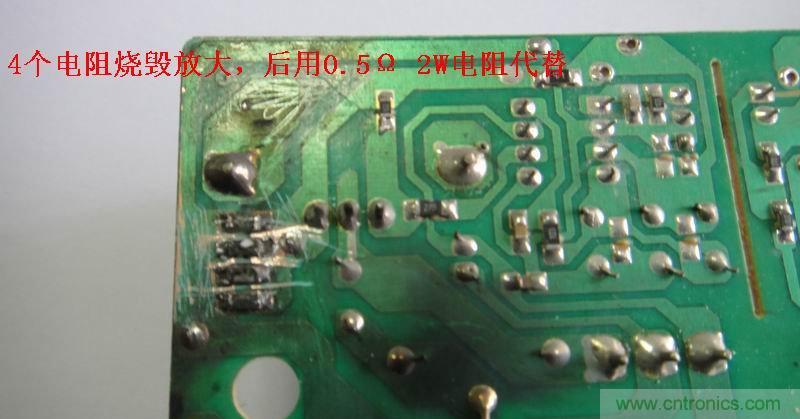

4個電阻燒毀后放大，后用0.5-2W電阻代替

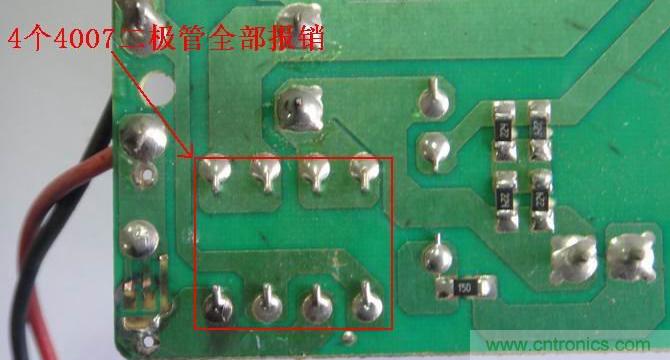

4個4007二極管全部報銷

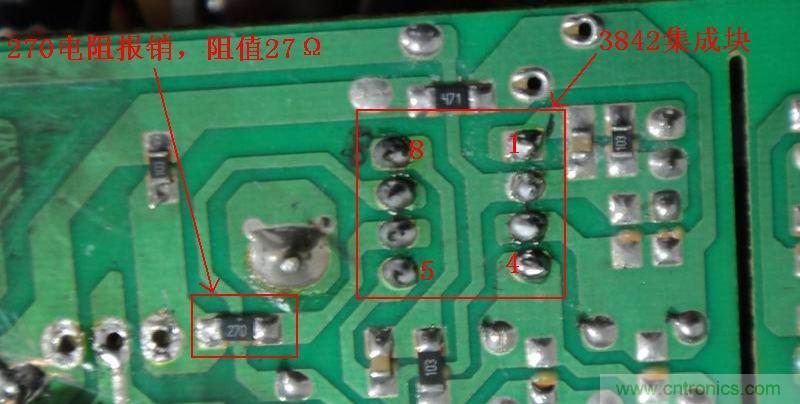

270電阻報銷，組織27歐姆，3842集成塊。

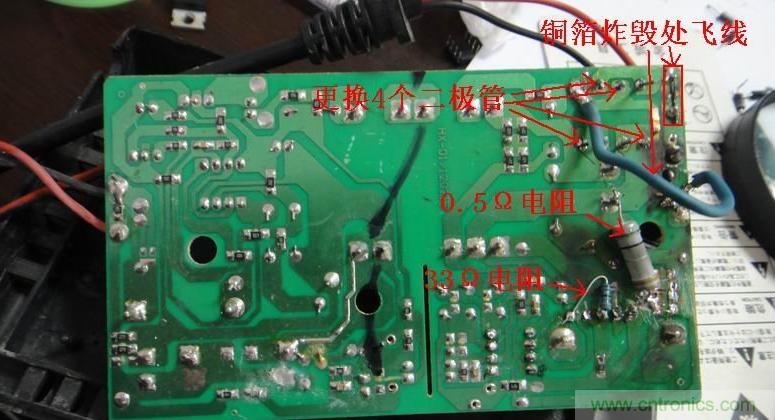

銅箔炸毀處飛濺，要更換4個二極管。

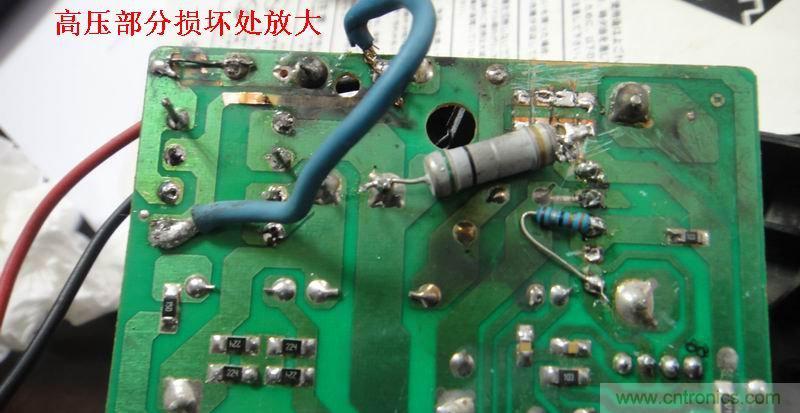

高壓部分損壞處放大

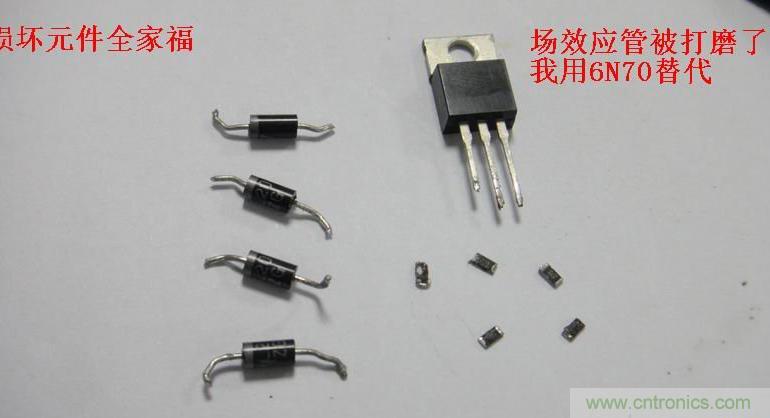

損壞元件全家福！場效應管被打磨了，用6N70替代。
