【導讀】PLC（Programmable Logic Controller，可編程控制邏輯控制器）以微處理器為基礎，融合計算機技術、自動化技術和通訊技術的新型工業控制裝置，實現工業自動化控制中的聯網通訊、人機交互、過程控制、邏輯編程等功能，具有操作簡單、可靠穩定等特點。
什么是PLC？

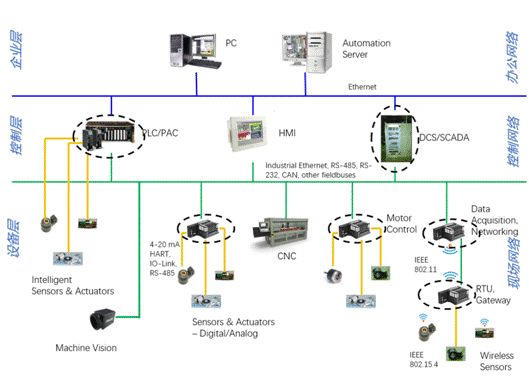

PLC（Programmable Logic Controller，可編程控制邏輯控制器）以微處理器為基礎，融合計算機技術、自動化技術和通訊技術的新型工業控制裝置，實現工業自動化控制中的聯網通訊、人機交互、過程控制、邏輯編程等功能，具有操作簡單、可靠穩定等特點。PLC控制系統由處理器、存儲器、I/O接口、通訊模塊、外部設備等部分組成。與通用計算機不同，PLC專門設計用于多種輸入和輸出排列、擴展溫度范圍、免疫電氣噪聲以及抗振動和沖擊?？刂茩C(jī)器操作的程序通常存儲在備電支持或非易失性存儲器中。PLC是硬實時系統的一個例子，因?yàn)楸仨氃谟虚g內響應輸入條件并產生輸出結果，否則會導致意外操作。如下圖所示，是工廠自動化控制系統，PLC主要是在整個系統的控制層。
PLC的主要結構？

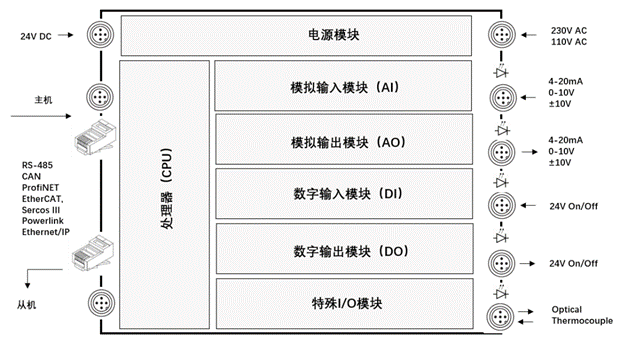

下圖給出了PLC的結構中主要包括的功能模塊。
1. 處理器，PLC的大腦，執行程序并控制輸入輸出。
2. 電源模塊，實現110V/230V AC電源轉換，并給PLC上所有功能模塊部分供電。
3. 模擬輸入模塊（AI），接收模擬量輸入并轉換成數字信號給CPU。
4. 模擬輸出模塊（AO），將CPU的指令轉換成模擬量輸出。
5. 數字輸入模塊（DI），接收數字量輸入并轉換成數字信號給CPU。
6. 數字輸出模塊（DO），將CPU的指令轉換成數字量輸出。
PLC的分類？
小型PLC I/O點數 256點以下
體積小、價格低、功能以開關量控制為主，相對單一。適用于控制單臺設備或開發機電一體化產品。市場準入門檻低，產品同質化嚴重，國產化程度較高，主要面向OEM市場。
中型PLC I/O點數 256點~2048點
在小型PLC功能基礎上，具有較強的通信功能、數字計算能力和模擬量處理能力。適用于較為復雜的邏輯控制生產系統和連續生產過程控制。技術壁牟高，主要面向項目型市場，目前主要由外國廠商壟斷。
大型PLC I/O點數 2048點以上
具有計算、控制和協調功能和強大網絡結構。監視系統采用CRT顯示能夠顯示動態流程。適用于設備自動化、過程自動化的控制和過程監控系統等。技術壁壘高，主要面向項目型市場，目前主要由外國廠商壟斷。
