【導讀】前面小編介紹了電容的參數ESR和ESL，以及電容并聯與串聯，本節將面對PDN目標阻抗的設計要求，我們?nèi)绾芜x擇電容？其實目標阻抗計算也是有很多爭議性問題的，比如轉折頻率如何確定，電流隨頻率的變化如何界定與評估。
上一篇文章提出的問題是：2.5V電源，最大工作電流為5安培，手冊上要求設計電源噪聲小于5%，那么我們?cè)O(shè)計的目標阻抗是多大？很多朋友都回答正確，答案是50毫歐，大家一起加3分。其實目標阻抗計算也是有很多爭議性問題的，比如轉折頻率如何確定，電流隨頻率的變化如何界定與評估。這些問題討論起來篇幅很長，也歡迎大家移步到PCBTime的相關帖子進行交流。

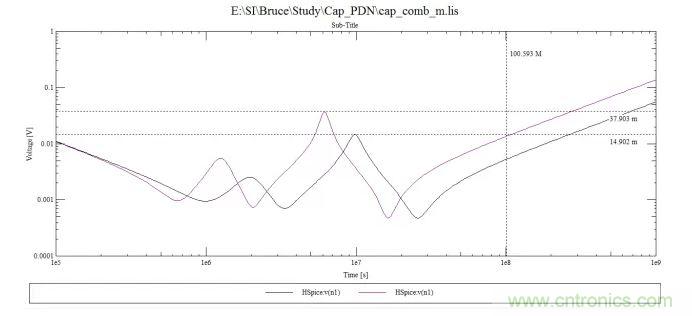

圖1是采用100uf，10uf和0.1uf電容組成的阻抗曲線。黑色曲線沒有考慮安裝電感，紫色曲線簡單評估了一下安裝電感。這是我們大部分項目采用的電容組合，能看到基本可以滿足100M以?xún)?nèi)50毫歐的目標阻抗設計要求。這也驗證了我們現在使用這樣的電容組合是符合電源設計要求的。唯一的缺點就是在部分頻段，電容的數量有點過設計。
圖1
但是隨著電壓降低，電流增大，最直接的后果就是目標阻抗減小。部分的低壓Core電源，設計目標阻抗在10毫歐以下，甚至只有幾毫歐。這時候可以有兩種方法達到這個目標。
1、繼續增加各頻段電容的數量，通過電容并聯的效果，拉低諧振頻率點的PDN阻抗，從而拉動整個阻抗曲線降低。這個做法往往事倍功半，大量的同種類電容（如0.1uf電容）起的效果并不好，對反諧振的抑制作用很小。

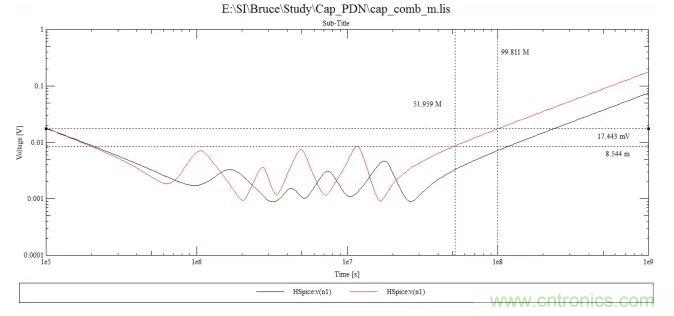

2、增加電容種類，可以用最合適的電容組合來實現PDN的設計要求。如圖2所示，沒有增加電容的總數量，只是優化了電容容值選擇，就基本實現了50M以?xún)?nèi)8毫歐的阻抗設計，100M以?xún)?nèi)的阻抗設計也比圖1要小很多。
圖2
（注：圖1和圖2采用了Hspice仿真，模擬多種電容并聯的效果，由于等效電路網表的寫法，縱坐標單位顯示是電壓V，但是取值等效于阻抗。大家如果對這個Hspice網表有興趣，可以在PCBtime論壇上進行討論交流）
（注：其他軟件，如Designer和ADS也可以實現多種電容并聯效果的仿真，電路的處理會有不同的技巧，也可以在PCBtime論壇上進行討論交流）
從以上的討論可以看出，電容取值的技巧，可以很大程度上改變PDN的阻抗曲線，從而影響到電源噪聲。如何進行電容取值，會有很多的經驗與技巧，需要在實踐中進行摸索。當然，現在也有很有很多智能式的軟件可以幫助我們進行評估，如Sigrity的Optimize PI工具，功能就非常強大。
當然，電容取值是不是滿足自阻抗的Target要求就夠了，還是需要考慮更復雜的如EMC設計需求，業內也還有一些不同的看法。
不管是同事，還是自媒體網友，大家都希望高速先生給出一些簡單實用的設計規則。在現實的世界里，設計的復雜性越來越高，簡單的規則很難保證準確性。很可能我們的文章在介紹誤區，然后我們又繼續給出一些還是“誤區”的規則。
電容選擇總結，先做一些限定，方便后面描述：
Ø 常規電源設計：在本文定義為目標阻抗要求在20毫歐以上的電源設計，普遍來說，要么就是電壓不是很低，或者電流不是非常大。
Ø 低電壓大電流的設計：在本文定義為目標阻抗要求在10毫歐以下的電源設計。
1、常規的電源設計，現在普遍采用的電容選擇方案是可行的，可以滿足電源的噪聲需求。但是電容數量過多，導致浪費，同時浪費了板上的有效布局布線空間。
2、常規的電源設計，可以通過PDN的仿真評估，或者一些芯片公司提供的電容設計Excel表格工具來進行評估，大幅減少電容的使用。
3、低電壓大電流的設計，推薦進行直流電壓跌落仿真和PDN仿真，可以有效改善電源設計質量。
4、低電壓大電流的設計，如果不做仿真，電容取值可以遵循10倍容量范圍選擇三種電容的方案，增多電容的種類，降低反諧振。
