【導讀】“接地”這個名詞相信大家都很熟悉，但是在日常測試和使用中并沒有得到很多人的重視，就連有經驗的技術工程師都會在這里犯錯誤，這里跟大家一起來深究一下。
在大部分的測量測試系統中，接地的性質基本上可以分成四類：
1、電氣接地：原本是電路與大地之間的導電連接。但是，在電子設備制造業中，這個詞的意義已經放寬成用作零電壓參考的一個點或幾個點；
2、電源地：提供儀器工作所需電源的電流的返回路徑；
3、信號地：所有信號電流的參考點和返回路徑；
4、屏蔽地：通常是儀器的金屬外殼以及電纜的屏蔽。
一個良好的接地系統，會給測量上減少很多不必要的麻煩，儀器設備要正常使用必須保證良好的接地，良好的接地有多種目的，有最求安全的，有追求電路穩定的，主要有如下幾點：
1、將機器接地，在漏電情況下可以使儀器殼體不會帶電，使用更加安全；
2、建立一個零電壓基準點或者一個回路路徑給整合在一起的各訊號，以達正常測量目的；
3、接地良好可以有效屏蔽電場和磁場的干擾，包括外界對儀器的干擾，儀器電源對測量的干擾，儀器對外部的干擾。

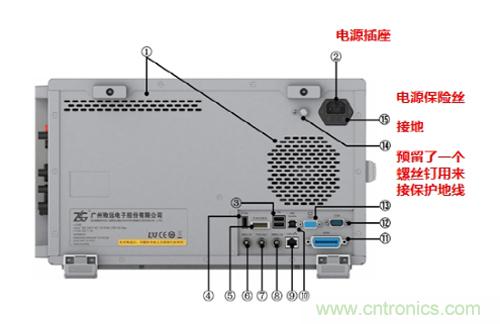

為了更好的接地，所以在儀器設備的制造中往往會預留專門的接地端子來接保護地線。
接地不良會產生觸電危險！

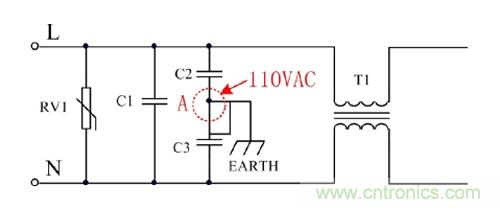

儀器類產品AC電源端口電路中EARTH與產品金屬外殼相連，一旦出現接地不良時，產品金屬外殼上將存在110VAC高壓。
C2和C3為安規電容，當失效后擊穿不會短路，而是斷路，確保了安全。
以一個實際舉例來說明下不接地線危害：

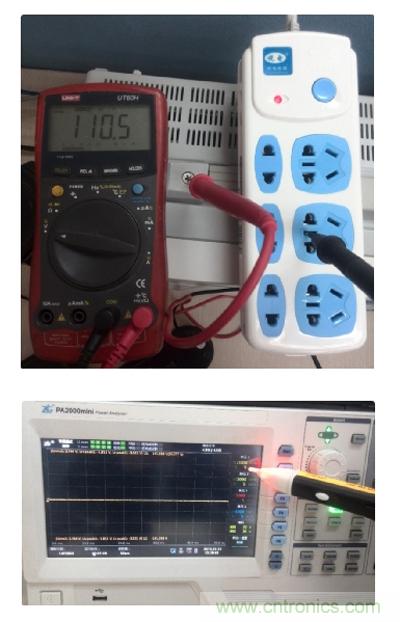

故意減掉PA2000mini功率分析儀的地線，這時候儀器處于接地不良的狀態，機殼會帶110V電壓，會發生觸電危險！
推薦使用感應式試電筆進行檢測。
接地不良會對儀器的通信產生干擾！

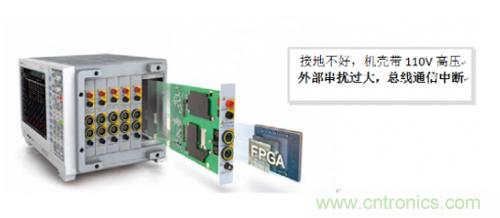

雖然功率分析儀設備通道間都是帶有隔離的，但根據物理規律，兩個絕緣導體之間會形成電容，高頻信號是可以通過的，接地不良，會導致外部的干擾竄到機器內部，如果此時干擾過大，而機器通訊正好處于重要數據傳輸時，將會影響機器內部通訊，輕者導致測試不準確，嚴重則導致機器通訊中斷。

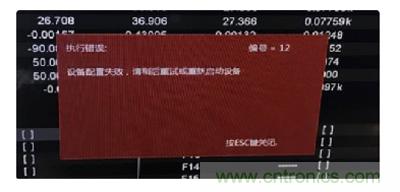

在接地不良的情況下，給機器大規模的干擾模擬，最終導致機器通訊失敗，主機與子卡間的PCIE通信異常。
相信大家看到以上舉例對接地的危害也有了一定的理解，雖然我們是以功率分析儀來舉例的，但儀器設備都可以一致看待，如示波器、電源等。
儀器產品接地注意事項
針對接地危害，我們可以總結出如下經驗：
1.電源線使用原配原包裝的電源線；
2.上電前請萬用表確認排插或電源插座的PE端連接性良好；
3.凡存在保護端子的產品必須將保護端子與大地連接；
4.接地線盡量不能超過1m，接地線越粗越好；
5.多個系統共地時，盡量采用沒有共阻抗的單點接地，避免共阻抗干擾。
