【導讀】在LED照明設計中需要考慮到調光因素，因此驅動LED面臨著許多挑戰，本文介紹的一款LED驅動電路設計，采用PWM調節方式使得驅動電路更簡單，不僅降低了制造成本，還可以獲得較精確的亮度步進調節。
LED的排列方式及LED光源的規范決定著基本的驅動器要求。
LED驅動器的主要功能就是在一定的工作條件范圍下限制流過LED的電流，而無論輸入及輸出電壓如何變化。最常用的是采用變壓器來進行電氣隔離。下文論述了LED照明設計需要考慮的調光因素。
正是因為調光的要求所以驅動LED面臨著不少挑戰，如正向電壓會隨著溫度、電流的變化而變化，而不同個體、不同批次、不同供應商的LED正向電壓也會有差異；另外，LED的“色點”也會隨著電流及溫度的變化而漂移。
下文LED采用多個串聯的方式，供電電源為12V電，所以使用了一級升壓電路。
LED調光系統組成

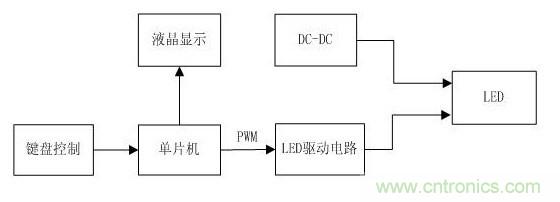

LED調光系統組成框圖如圖1所示。
圖1：LED調光系統組成框圖
單元硬件電路的設計

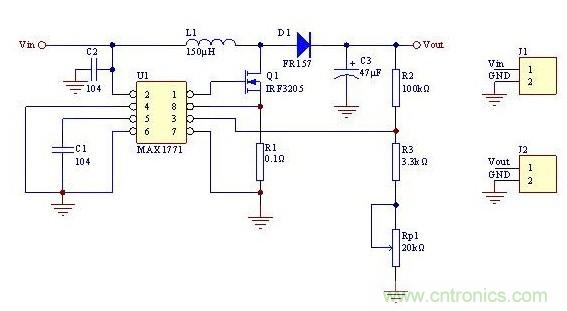

1、基于MAX1771的升壓(Boost)電路
圖2：基于MAX1771的Boost電路原理圖
2、LED驅動電路的設計

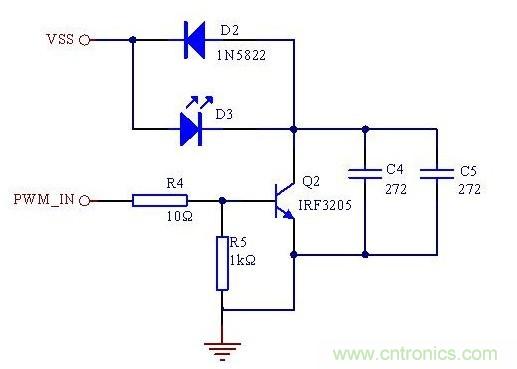

LED驅動電路原理圖如圖3所示。由于Buck電路的驅動比較復雜，故使用如下的電路，使在場效應管關斷后讓LED的負極電壓升高，使得LED關閉。當場效應管導通時，LED的負極電壓被拉低，使得LED發光。PWM調節方式使得驅動電路更簡單，降低了制造成本，并可以獲得較精確的亮度步進調節。
圖3：LED驅動電路原理圖
[page]軟件設計

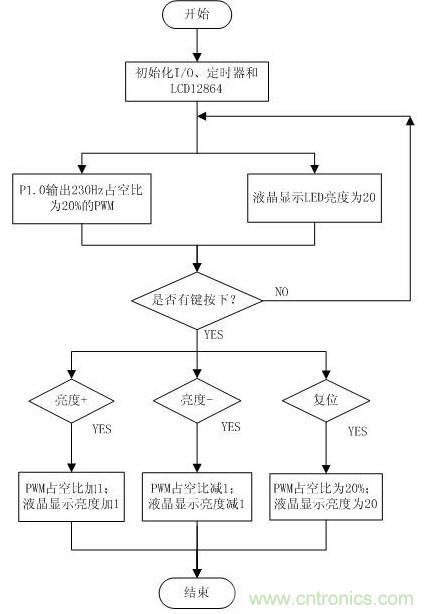

采用STC89C52單片機輸出頻次為230Hz的PWM來驅動場效應管IRF3205的開斷，其中用獨立鍵盤來實現PWM占空比1%-99%連續可調，步進值為1%。同時使用液晶YJDC-1對LED的亮度即PWM的占空比進行顯示，形成了良好的人機界面。軟件流程圖如圖4所示。
圖4：軟件流程圖

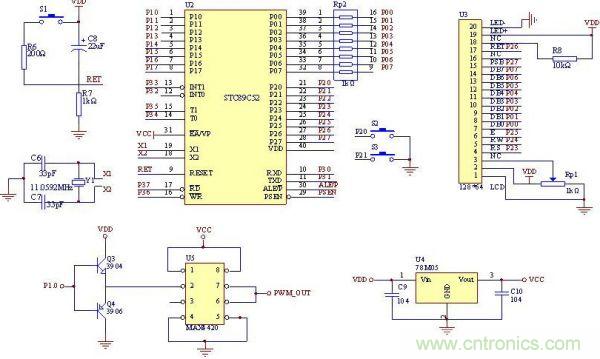

電路原理圖及印制板圖
圖5：電路原理圖及印制板圖
